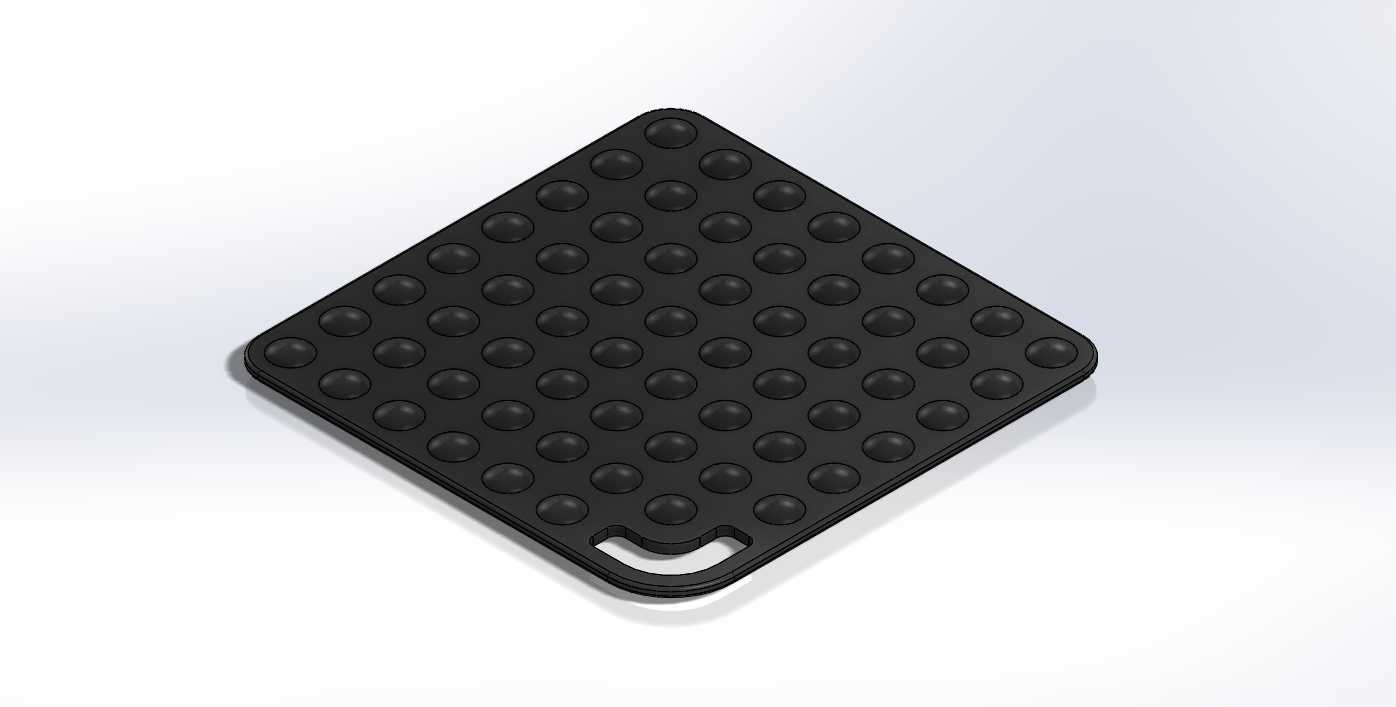

带挂孔凸点防滑方形橡胶干燥垫结构

　　这款方形带凸点的橡胶垫，最初是为实验室玻璃器皿干燥工位设计的配套承托件，实际落地后也常被用于厨房台面隔热、车间小型精密零件临时放置、电子元器件组装工位防滑承托等场景，适配多种需要防滑、隔水、缓冲的平面放置需求。从结构设计来看，整体采用正方形对称布局，主体厚度控制在5mm左右，既保证足够的支撑强度避免受压变形，又不会因为过厚导致放置物品重心过高失稳。垫体表面均匀排布半球形凸点，凸点高度2mm，相邻凸点中心间距8mm，这种排布方式一方面让放置在垫面的物件与垫体基底之间留出均匀的通风间隙，空气可以在间隙内自由流通，避免物件底部与垫面贴合形成密闭水膜，加速残留水分蒸发，实现干燥承托的核心功能；另一方面凸点的橡胶材质本身摩擦系数较高，

　　接触物件底部后可以形成多点位摩擦限位，即使垫体放置在略有倾斜的光滑台面上，承托的物件也不会轻易滑移。垫体其中一个边角位置设计了一体化的挂孔结构，挂孔为长圆形，开孔长度15mm，宽度6mm，边缘做了R3的圆角过渡，既可以穿入挂绳悬挂收纳，也可以直接挂在墙面的挂钩上，不用时可以垂直悬挂存放，减少台面占用空间，同时悬挂状态下垫体表面残留的水分可以自然滴落沥干，延长橡胶材质的使用寿命。设计过程中特意将所有边角做了R5的圆角处理，没有尖锐直角，避免日常使用过程中剐蹭操作人员手部，也不会刮花接触的台面漆面。材质选用耐温范围在-20℃到120℃的丁腈橡胶，邵氏硬度控制在65度左右，既保证足够的支撑性，承托10kg以内的物件不会出现过度凹陷，

　　又有合适的弹性缓冲能力，放置玻璃器皿、精密零件时可以抵消轻微的碰撞冲击力，避免物件磕碰破损。安装使用时不需要额外的固定结构，直接平铺在干燥平整的台面即可，垫体底部为平整磨砂面，与台面接触时可以形成足够的静摩擦力，正常使用过程中不会出现移位。如果用于机床加工工位的临时零件放置，还可以在垫体底部涂抹少量清水，利用水膜的吸附力进一步提升固定效果，避免机床运行的微振动导致垫体滑移。需要注意的是，这款垫体的设计承重上限为15kg，不适用于承托重型工件，也不建议长期接触强酸强碱类有机溶剂，避免橡胶材质被腐蚀老化。凸点的排布经过多次迭代调整，最初的方案凸点间距为10mm，实际测试时发现直径小于20mm的小型零件容易卡在两个凸点之间，

　　调整为8mm间距后，最小可以稳定承托直径10mm的圆柱类零件，不会出现卡料或者滑落的问题。挂孔的位置也经过优化，没有设置在垫体的边侧中间位置，而是选在边角处，悬挂时垫体可以自然形成倾斜角度，表面积攒的灰尘、水渍可以顺着倾斜面自然滑落，不需要额外擦拭清理。垫体的整体边长为180mm，这个尺寸是参考常规实验室烧杯、家用餐盘、小型精密零件的常见底座尺寸确定的，既可以承托直径150mm以内的圆形物件，也可以稳定放置边长160mm以内的方形物件，覆盖绝大多数日常使用的承托需求。
