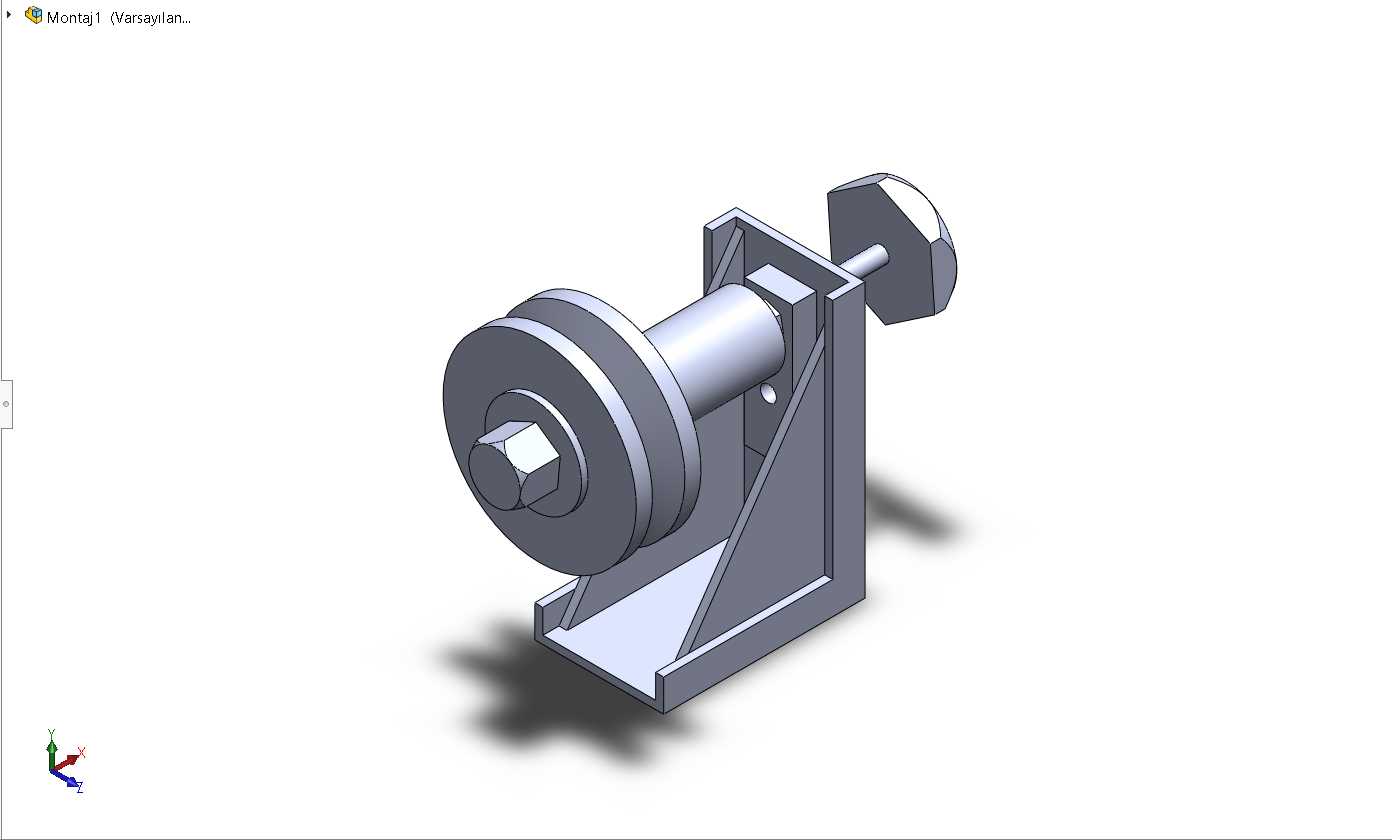

带支架侧装式螺栓压紧滚轮组件结构

　　这套滚轮压紧组件在轻工输送、小型物料导向、线材张紧工位的应用十分普遍，很多桌面级输送线、小型加工工位的料带导向环节，都会用到这类结构来实现料带的侧向压紧与导向，避免料带在输送过程中出现跑偏、跳动的问题。从实际使用场景来看，这类组件常安装在输送线的侧边机架上，通过支架底部的安装面与设备机架型材或钢板连接，不需要额外设计复杂的安装基座，适配性较强。

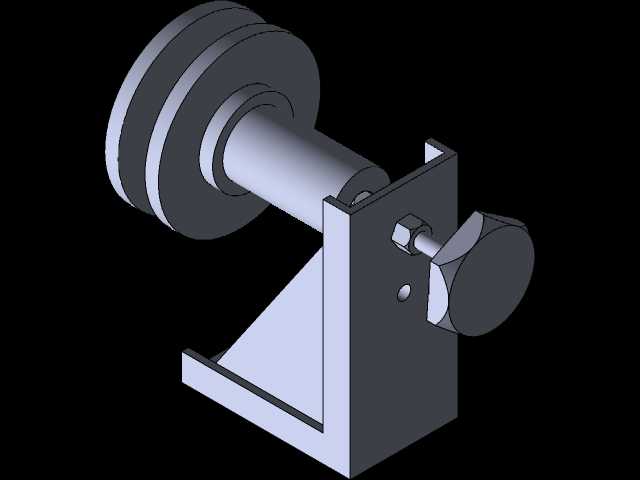

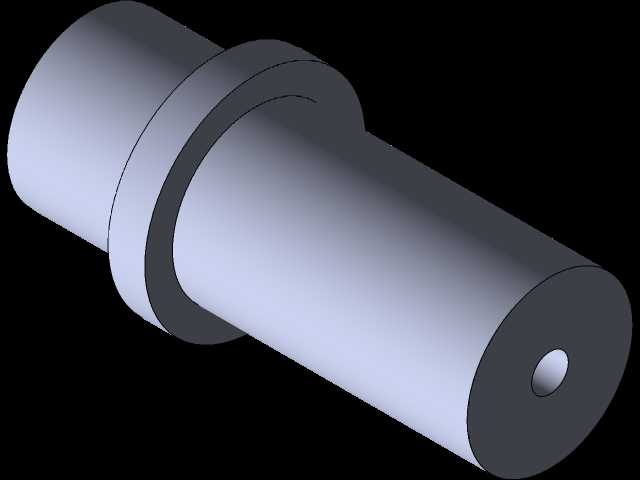

　　从功能特性来看，组件核心的滚轮部分采用带轴肩的圆柱结构，滚轮内孔与穿装的销轴配合，销轴两端通过六角螺栓结构实现轴向限位，一侧的螺栓头直接卡在支架的立板外侧，另一侧的螺母可以调节滚轮的轴向压紧间隙，既可以保证滚轮转动顺畅无卡滞，又能避免滚轮在工作过程中出现轴向窜动。支架采用L型折弯焊接结构，立板与底板之间设置了三角形加强筋，能够承受滚轮受到的径向压紧力，避免支架在长期受力后出现变形，底板上预留的安装孔可以适配不同规格的安装螺栓，方便现场根据实际安装位置调整固定点位。

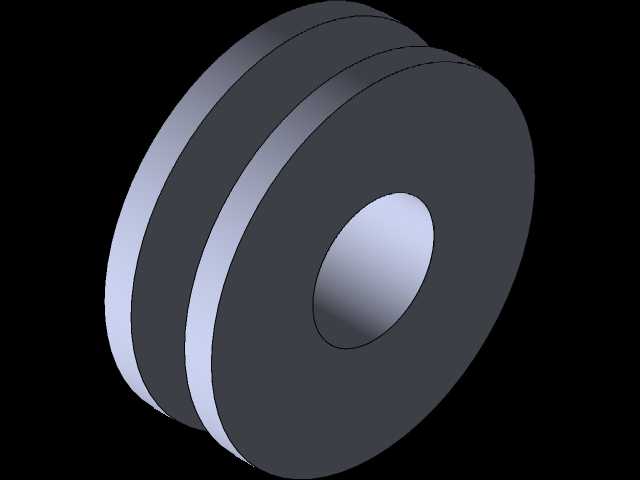

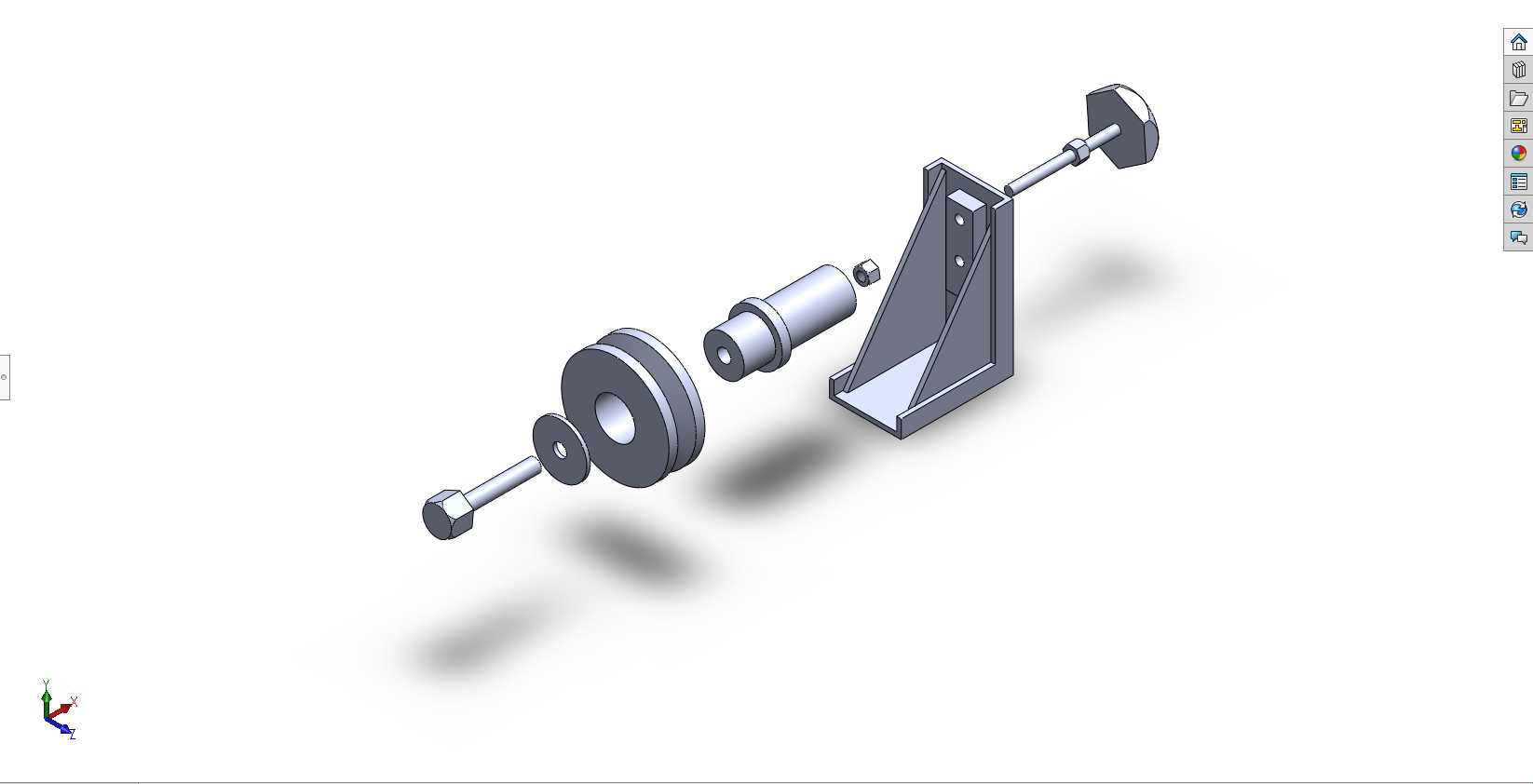

　　设计思路上，这套结构优先考虑了安装调试的便捷性，没有采用一体化的焊接轴结构，而是用穿装螺栓加销轴的组合方式，后期维护时只需要松开一侧的螺母就可以抽出销轴更换滚轮，不需要整体拆卸支架，大幅降低了现场维护的时间成本。滚轮的轮面做了圆弧过渡处理，避免尖锐棱边对输送的料带、线材造成刮伤，适配薄膜、薄金属带、塑胶线材等多种材质的输送导向需求。支架的立板上开设的销轴安装孔采用间隙配合，公差控制在H8级别，既保证销轴穿装顺畅，又不会因为间隙过大导致滚轮出现倾斜，影响导向精度。

　　从安装边界尺寸来看，支架底板的长度方向尺寸适配40系列工业铝型材的安装孔距，不需要额外加工转接板就可以直接固定在常规的铝型材机架上，整体组件的高度控制在100mm以内，宽度方向加上两端螺栓头的尺寸不超过120mm，不会占用过多的设备安装空间，适合在空间紧凑的小型工位上使用。滚轮的直径设计为50mm，轮面宽度20mm，能够适配宽度15mm以内的料带导向，当需要适配更宽的料带时，只需要更换对应宽度的滚轮和更长的销轴，不需要修改支架的主体结构，具备一定的模块化拓展能力。

　　在实际工况使用中，这套组件的受力方向主要是垂直于滚轮轴线的径向力，加强筋的设置刚好对应受力方向的支撑，能够将滚轮受到的压力直接传递到底板的安装面上，避免立板与底板的焊接位置长期受交变应力出现开裂。滚轮与销轴之间可以根据使用场景选择加装铜套或者微型轴承，在低速轻载的场景下直接使用钢对钢的配合配合润滑脂即可满足使用需求，在转速较高的场景下加装轴承能够降低转动阻力，减少滚轮的磨损。两端的螺栓采用标准外六角件，现场调试时用普通扳手就可以完成松紧调节，不需要特殊工具，适配车间的常规运维条件。

　　这类结构没有复杂的传动部件，整体零件数量少，加工难度低，支架部分采用普通Q235钢板折弯焊接后做喷塑处理即可，滚轮可以采用45号钢车削加工后做表面发黑处理，也可以根据使用需求采用POM、尼龙等工程塑料材质加工，避免刮伤软质的输送物料。在设计建模过程中，所有配合面的公差都按照常规机械加工的精度要求设置，没有过高的精度要求，普通机加工车间就可以完成全部零件的加工，制造成本较低，适合批量应用在各类小型输送、导向工位上。
