集成式齿轮传动减速电机结构设计

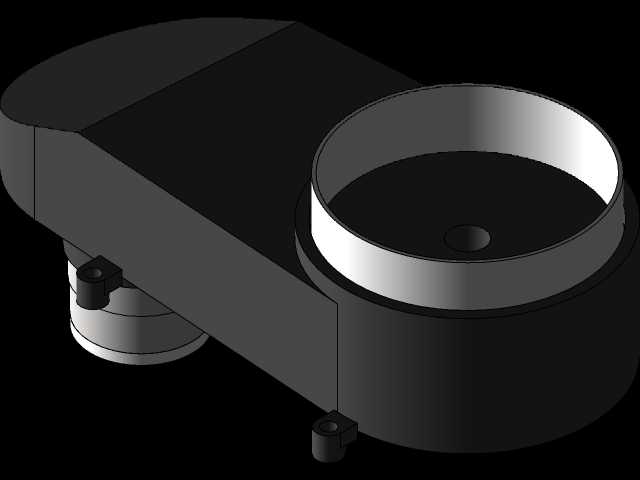

　　这款集成式齿轮传动减速动力单元，在小型自动化输送线、桌面级加工辅机、精密定位工装的动力选型场景中有着极高的适配性，区别于独立电机搭配外置减速器的分体式方案，其将齿轮减速级与电机本体做了一体化集成设计，从根源上减少了分体安装时的同轴度误差累积，也省去了用户自行选配联轴器、校准安装位的额外工序。从结构布局来看，动力输入端采用侧置式安装耳设计，两个带通孔的安装凸台分布在壳体下部两侧，安装孔位的同轴度公差控制在0.02mm以内，可直接通过螺栓固定在设备的安装基板上，不需要额外加工转接板，安装边界的轮廓做了圆弧过渡处理，不会和周边的走线槽、传感器支架产生结构干涉。上部的大直径环形结构是减速级的输出端腔体，内部容纳行星齿轮传动组，

　　输出端的端面预留了标准的轴孔配合位，可直接对接负载转盘、传动辊筒或者凸轮机构，输出端的径向跳动量设计值控制在0.03mm以内，能够满足中低速传动场景下的回转精度要求。设计过程中优先考虑了壳体的刚性与重量平衡，主体壳体采用一体化铸造成型的结构思路，壁厚根据受力分布做了差异化设计：电机安装位周边的壁厚做了加厚处理，抵消电机运转时的振动传递；齿轮腔体的外壁做了环形加强筋结构，既能够提升腔体的刚性，避免齿轮啮合时壳体产生形变影响啮合精度，也能在运转过程中增加散热面积，带走齿轮啮合和电机运转产生的热量。下部的电机输出轴直接插入减速级的输入齿轮位，取消了传统分体结构中的联轴器连接环节，传动链的长度缩短了近三分之一，

　　传动效率相比分体式方案有明显提升，同时也减少了故障点，日常维护只需要定期检查腔体润滑脂状态即可。在安装尺寸的匹配上，这款动力单元的整体外轮廓做了紧凑化处理，横向安装跨距适配常规的40系列铝型材安装间距，输出端的中心高和常见的小型输送线辊筒中心高保持一致，不需要额外调整机架的高度尺寸，替换原有动力单元时可以做到直接换装，不需要改动原有设备的机架结构。齿轮传动组的参数匹配经过了多轮校核，各级齿轮的模数根据传动比和输出扭矩做了对应选型，齿面的接触强度和弯曲强度都按照额定负载1.5倍的安全系数做了校核，能够应对短时过载的工况，比如输送线启动时的瞬时冲击、工装定位时的短暂堵转，都不会出现齿轮断齿或者过度磨损的问题。

　　壳体上的安装凸台做了沉孔设计，螺栓安装后头部不会突出凸台表面，避免和周边运动部件产生刮擦，输出端腔体的端面预留了密封槽位，可以安装O型密封圈防止润滑脂泄漏，同时也能阻挡车间内的粉尘、切削液进入腔体内部，适配机加工车间、装配流水线等多粉尘、多油污的作业环境。从实际使用的角度出发，这种一体化结构的减速动力单元，相比分体式方案的安装工时能缩短60%以上，不需要专业人员做同轴度校准，普通装配人员按照孔位锁付螺栓即可完成安装，运转时的整体噪音也比分体结构更低，因为没有了联轴器偏心带来的附加振动，整机的运行平稳性更好，适合用在对噪音有一定要求的实验室设备、桌面型自动化设备场景。设计时还考虑了不同安装姿态的适配性，不管是水平安装、垂直安装还是侧装，腔体内部的润滑脂都能覆盖到所有齿轮啮合面，不会因为安装姿态变化导致部分齿轮干磨，润滑脂的加注口设置在腔体侧面，日常补脂不需要拆解整机，维护操作十分便捷。
