航模用外转子无刷动力电机结构设计

　　这款外转子无刷电机的结构设计，核心面向小型航模、桌面级小型移动机器人的动力输出场景，在航模固定翼、多旋翼飞行器以及小型竞速类机器人的动力选型中，这类KV值的外转子电机是兼顾扭矩输出与转速响应的常用方案。从结构布局来看，采用外转子设计的核心逻辑是将转子外壳直接作为动力输出的连接载体，相比同尺寸内转子无刷电机，外转子结构能够在相同定子体积下获得更大的扭矩输出，省去了部分场景下额外搭配减速组的需求，直接适配螺旋桨、小型驱动轮等负载的安装需求。

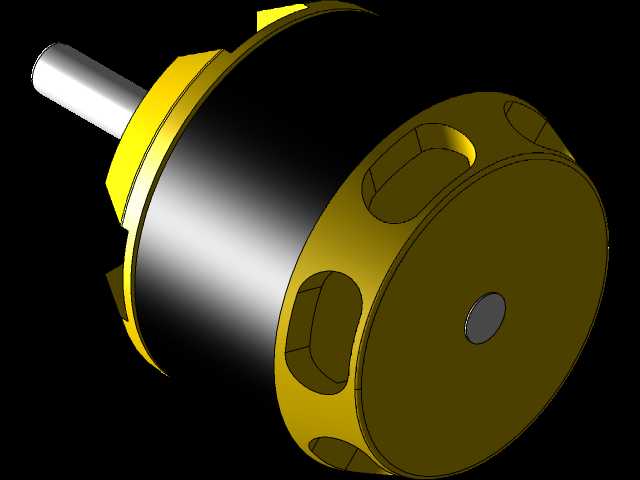

　　从设计思路上拆解，电机的定子部分固定在中心基座上，绕组嵌放在定子铁芯槽内，中心轴采用台阶式定位结构，输出轴端做了光轴配合设计，能够直接适配标准航模桨夹的安装孔径，轴肩位置预留了卡簧槽，用于限制转子的轴向窜动间隙，保证高速运转下转子不会出现轴向偏移。转子外壳采用一体化杯型结构，外壳侧壁均匀开设了多个圆形镂空窗口，一方面是为了降低转子自身的转动惯量，提升电机的动态响应速度，在飞行器做机动动作时能够更快跟随油门指令调整转速；另一方面镂空结构能够形成空气对流通道，在电机高速运转时引导气流穿过定子绕组间隙，带走绕组通电产生的热量，避免长时间大负载运转下出现绕组过热退磁的问题。

　　转子外壳的前端做了阶梯式凸台结构，凸台外径匹配常规桨夹的定位止口，安装时不需要额外做同轴度校准，就能保证螺旋桨与电机轴的同轴度，降低高速运转时的动不平衡量。电机的出线端设置在基座尾部，出线位置做了圆角过渡处理，避免安装时尖锐边角割破绕组绝缘层，基座端面上预留了多个均匀分布的安装孔位，孔位间距符合小型航模、机器人动力舱的通用安装标准，能够直接通过螺丝固定在设备的动力安装座上，不需要额外制作转接支架。

　　在安装边界的设计考量上，电机的最大外径控制在适配30-40mm级动力舱的尺寸范围内，整体轴向长度从输出轴端面到基座尾部的尺寸，能够兼容多数小型固定翼机头、多旋翼机臂的安装空间，不会出现安装后突出机身过多影响气动外形的问题。输出轴的伸出长度经过匹配设计，既能够满足常规两叶、三叶螺旋桨的桨夹安装厚度需求，又不会因为轴伸过长导致轴端受力点距离轴承过远，增大轴的弯曲力矩，提升高速运转下的轴系稳定性。电机内部的轴承采用双轴承支撑布局，两个轴承分别布置在定子基座的前后两端，支撑跨距经过优化，能够抵消转子运转时产生的径向力，即使在螺旋桨出现小幅动不平衡的情况下，也能保证轴系运转平稳，降低轴承的磨损速率。

　　从功能特性来看，这款900KV值的电机适配常规3-4S锂聚合物电池供电，在搭配对应尺寸螺旋桨时，能够输出足够的拉力满足1-2kg级起飞重量的航模飞行需求，扭矩特性能够支撑小型机器人在平地、小幅爬坡场景下的驱动需求。转子磁钢采用表贴式固定方式，磁钢与转子外壳之间做了过盈配合加耐高温胶粘接的双重固定，避免高速运转时磁钢受离心力作用出现脱落。定子铁芯采用高导磁率的硅钢片叠压而成，叠片之间做了绝缘处理，能够降低高频运转下的铁损，提升电机的能量转换效率，减少无效发热。

　　在实际应用场景中，这类电机除了航模动力之外，也可作为小型自动化设备的动力执行元件，比如小型传送带模组、桌面级机械臂的关节动力，只需要搭配对应的电调驱动板，就能够实现精确的转速控制。设计时充分考虑了不同场景下的安装兼容性，基座的安装孔位同时适配径向安装与轴向安装的需求，用户可以根据自身设备的安装空间选择合适的固定方式。电机的整体重量经过轻量化设计，外壳在保证结构强度的前提下尽可能做了壁厚优化，在转子镂空减重的基础上，基座部分也采用了轻量化的结构设计，不会给搭载设备带来过多的无效负载，对于对重量敏感的航模、小型移动机器人场景来说，重量控制能够直接提升设备的续航能力与动态表现。
