八位集成式接线端子共轨连接结构

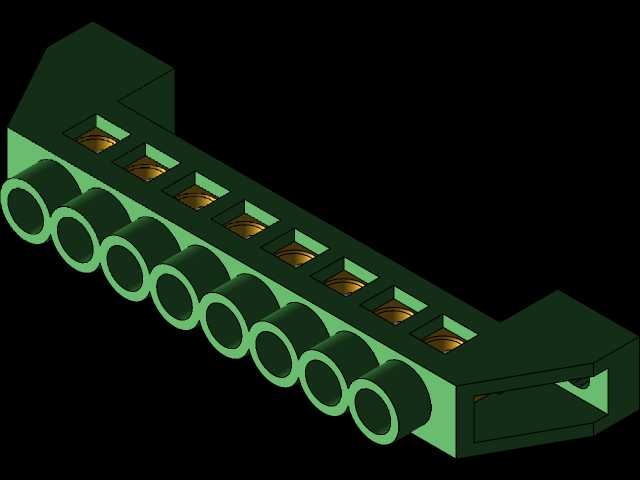

　　这类多工位集成端子共轨结构，最常出现在低压电气控制柜的二次回路接线、小型自动化设备的信号转接工位、机床操作面板的线束汇总区域，日常做设备电气装配时，但凡遇到多组同规格信号线需要统一转接、规整布线的场景，这类共轨式端子都能大幅降低接线的杂乱程度，减少后期运维查线的工作量。不同于零散安装的单个接线端子，这款共轨结构把8个独立的接线工位集成在同一条绝缘基座上，基座两端自带安装固定的折边结构，不需要额外搭配端子导轨就能直接通过螺丝锁附在安装板上，对于内部空间紧凑、没有预留标准导轨安装位的小型设备来说，这种设计能省出不少横向安装空间。从结构设计逻辑来看，基座采用深绿色绝缘工程塑料作为主体材质，接触导电部分内嵌铜质接线夹，

　　每个接线工位上方预留了方形的螺丝操作窗口，接线时不需要额外掀开防尘盖，直接用十字螺丝刀就能拧紧压线螺丝，完成导线的固定；基座朝向接线侧的位置做了8个等距排布的圆形过线孔，每个孔位对应一个独立的接线腔，腔室之间有绝缘隔层隔开，能避免相邻接线位的导线铜丝外露造成短路风险，孔位的内径适配常规0.5-2.5平方毫米的多股铜芯导线，刚好覆盖工业现场低压信号、小功率控制回路的常用线径范围。做结构建模的时候要特别注意安装边界的尺寸控制，整个共轨的总长度要匹配8个等距端子的排布间距，常规这类8位端子的孔位中心距保持在3.8-5mm区间，既不会因为间距过小导致接线时操作空间不足，也不会因为间距过大浪费安装空间；基座的整体厚度控制在12-15mm，

　　两端的固定折边要比主体基座低2mm左右，锁附安装时螺丝头不会突出到基座上方，避免和上层布置的线束产生干涉。实际选型使用时，要注意这类共轨端子的载流上限，因为是集成式绝缘基座，散热条件比导轨式零散端子稍差，单路持续载流建议控制在10A以内，适配控制信号、传感器接线这类小电流场景，不要用在主回路的大电流接线工位。另外基座底部做了浅槽式的避让结构，贴装在安装板上时不会因为板面的轻微不平整出现翘边，每个接线腔内部的铜夹做了防滑齿结构，压接多股导线时能咬入铜丝间隙，避免设备运行过程中因为振动导致导线松脱，相比普通的直片式压线结构，防松脱的表现更好。在设备布线工艺里，这类共轨端子一般布置在靠近线缆进线的位置，

　　外部进来的多组信号线先统一接在共轨的外侧孔位，内侧再通过短接线转接至PLC输入端子、继电器线圈等工位，能把外部线束的应力全部释放到共轨结构上，避免设备运输、移动过程中线束拉扯直接拉坏内部电路板的焊盘。建模时还要注意每个接线位的同轴度，圆形过线孔和内部的铜夹安装腔要保持同轴，偏差控制在0.1mm以内，不然穿线时导线会被腔室边缘卡住，增加现场接线的操作难度；基座两端的固定孔位要做沉台设计，锁附M3规格的安装螺丝时，螺丝头能完全沉入沉台内，不会突出基座表面影响后续的盖板安装。
