3mm直插黄色发光二极管结构设计

　　直插式3mm黄色发光二极管是电子电路领域应用极广的基础光电器件，在各类工业控制设备、消费电子产品、仪器仪表的状态指示回路中承担核心的光信号输出作用。不同于表贴封装的LED器件，这类带长引脚的直插封装结构，更适配传统波峰焊生产工艺，在多品种小批量的工控板卡、教学实验装置、老旧设备维修替换场景中，依然是不可替代的元器件选型方案。

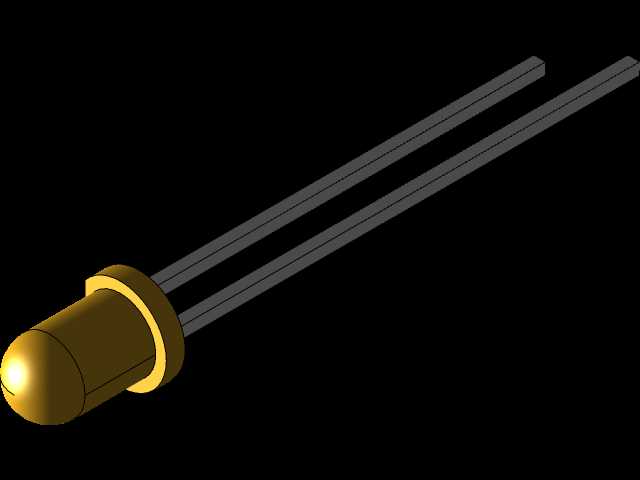

　　从结构设计逻辑来看，该器件的外形尺寸完全遵循行业通用的3mm直插LED封装规范，头部环氧封装段的圆柱直径控制在3mm公差范围内，顶端的半球形聚光结构经过曲面曲率优化，能够将内部芯片发出的光线进行定向汇聚，在常规20mA正向工作电流下，可实现15°-30°的有效出光角度，满足近距离状态指示的可视性要求。封装基座处的环形凸台结构，是设计中专门预留的安装限位结构，当器件插入PCB板的对应安装孔时，凸台下端面会与PCB板面贴合，既可以控制引脚穿入板后的焊接长度，避免引脚过长触碰板下其他元件或结构件，也能在波峰焊过程中阻挡熔融焊锡顺着封装间隙向上渗透，减少器件封装受热失效的风险。

　　引脚部分采用平行直出线设计，两根引脚的中心间距严格匹配标准2.54mm网格PCB的孔位间距，无需额外弯折整形即可直接插装，适配量产过程中的自动插件机作业要求，也能降低手工焊接时的引脚调整工作量。引脚长度预留了足够的操作余量，设计人员可根据实际安装的板厚、板后空间高度、是否需要加装绝缘套管等需求，对引脚进行裁剪或弯折，适配不同的安装边界条件：比如在薄型面板指示灯应用中，可将引脚弯折90°后贴板焊接，让LED头部从面板开孔处伸出，降低整体安装厚度；在需要加高指示灯高度的场景中，也可保留引脚全长，配合绝缘隔套实现高位安装，避免板上其他高大元件遮挡出光路径。

　　在实际设备应用中，这类黄色LED常被用于电源待机指示、故障预警提示、信号通路状态显示等场景，相较于红色、绿色LED，黄色光源的视觉警示等级介于两者之间，既不会像红色那样传递强烈的故障告警信号造成操作人员过度紧张，也不会像绿色那样仅传递正常运行的平缓提示，非常适合用于提示设备处于待机、参数预警、流程等待等中间状态。在机床操作面板、配电柜信号回路、小型家电控制板、实验教学电路板等场景中，该规格的黄色LED都是选型优先级极高的光指示元件。

　　建模过程中需要重点把控几个关键尺寸的公差配合：首先是头部封装圆柱的直径公差，需控制在±0.1mm范围内，确保器件能够顺利穿过面板或PCB上的安装开孔，同时不会出现间隙过大导致的器件歪斜问题；其次是两根引脚的平行度与中心距公差，中心距偏差不能超过0.15mm，否则会出现插装时引脚无法对准焊盘孔的问题，影响量产插件效率；另外是头部半球面的曲率一致性，曲面偏差过大会导致出光角度偏移、光斑不均匀，影响实际指示效果。封装部分的环氧材质特性也需要在建模时做对应考量，材质本身具备一定的绝缘性能与机械强度，能够承受常规焊接过程中的短时高温，同时对内部发光芯片起到密封防护作用，隔绝空气中的水汽、粉尘对芯片的侵蚀，提升器件在复杂工业环境下的工作可靠性。

　　在结构装配层面，该器件不需要额外的固定配件，仅依靠焊锡将引脚与PCB焊盘焊接固定即可，配合限位凸台的定位作用，能够承受常规设备运输、使用过程中的振动冲击，不会出现引脚脱焊、器件移位的问题。对于需要在面板上外露安装的场景，也可配套使用3mm规格的LED灯座，进一步提升安装牢固度，同时实现面板与内部电路板之间的绝缘隔离，避免金属面板与引脚接触造成电路短路。
