电动车用多边形壳体车速传感仪表结构

　　日常做两轮代步车配套结构设计时，这类车速传感仪表是骑乘交互类部件里很容易被忽略，但对安装适配、骑乘体验影响很大的零件，很多新手做配套建模时容易只盯着显示面板做，忽略壳体背面的接插、安装位和整车前部的空间干涉问题。先从实际装车场景说，这类仪表一般布置在电动两轮车的车把中部位置，正对骑乘人员的视线区域，既要保证骑乘时不用大幅低头就能看清车速数值，又不能突出过多遮挡前方骑行视野，同时还要适配车把上的走线空间，避免和刹车手柄、灯光开关、转把等部件产生装配干涉。从功能层面看，这个部件核心是采集车辆行驶的转速信号，转换为直观的车速数值反馈给骑乘者，部分同结构的衍生款还会集成电量显示、灯光状态提示、故障码反馈的功能，壳体本身需要承担内部电路板、显示模组的防护作用，应对日常骑行遇到的雨水泼溅、路面颠簸震动、夏季高温暴晒、冬季低温脆化等实际使用工况。

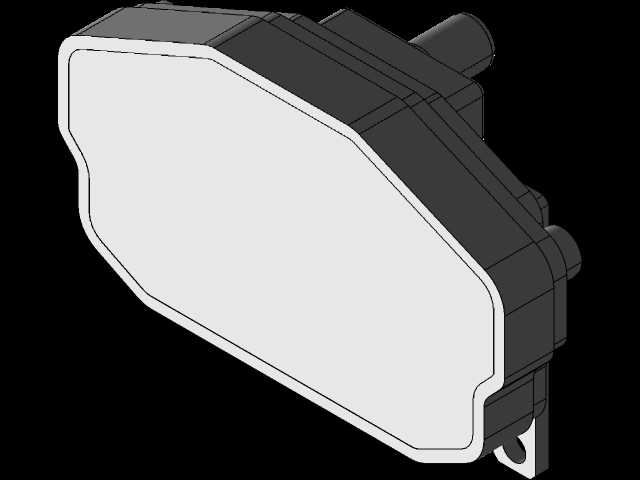

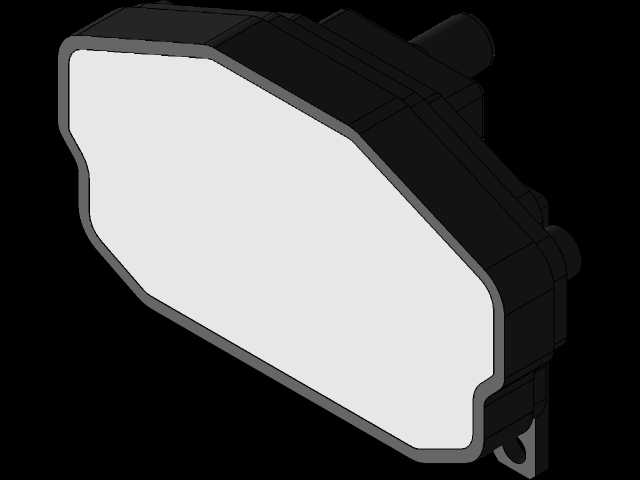

　　做这个结构的三维建模时，首先要敲定的是正面显示区域的轮廓，这次采用的是切角多边形的造型，区别于常规的圆形、矩形仪表，这种切角造型一方面可以匹配特定车型的前部装饰罩造型，让整车前部的设计语言更统一，另一方面切角位置可以预留安装卡扣的点位，不用额外在显示区域周边打固定孔破坏正面的视觉完整性。建模过程中要先确定显示窗口的边界，窗口边缘做一圈均匀的凸台，用来贴合透明防护面板的背面，凸台的宽度要控制在合理范围，太窄会导致打胶固定时胶层溢出到显示区域，太宽又会压缩有效显示面积，影响骑乘时的读数效率。

　　壳体的壁厚设计要兼顾强度和注塑成型的工艺性，整体采用均匀壁厚设计，避免出现壁厚突变导致的注塑缩痕、填充不满问题，在壳体的边角位置做均匀的圆角过渡，既可以消除注塑时的应力集中点，提升部件受冲击时的抗裂能力，也能避免装配时尖锐边角划伤安装人员或者骑乘人员。壳体背面的结构是建模时的重点，首先要预留接插件的安装位，接插件的伸出方向要顺着车把走线的方向，避免线束弯折角度过大导致的线芯断裂，接插件周边要做一圈挡水筋，当雨水顺着线束流到接插位置时，挡水筋可以把水流导到壳体外部，不会顺着接插缝隙渗入壳体内部腐蚀电路板。

　　安装边界的尺寸控制是这类部件适配性的核心，首先要确定两个安装固定脚的孔位间距，这个尺寸要和车把上的仪表安装支架的孔位完全匹配，固定脚的位置要做局部的加厚处理，加设加强筋连接到壳体主体上，避免车辆长期颠簸后固定脚出现断裂。壳体的整体厚度要控制在安装支架和前部装饰罩的间隙范围内，装配完成后壳体背面不能和车把上的主线束产生挤压，否则长期震动会磨破线束外皮引发电路故障；正面的透明面板要比周边的装饰罩表面低1mm左右，避免擦拭车辆或者发生轻微剐蹭时直接刮花透明面板，影响读数清晰度。

　　结构细节上，壳体的上下盖配合位置采用止口结构设计，止口的配合间隙控制在合理范围，既方便装配时的对位，又能在配合位置形成迷宫式的防水结构，配合密封胶圈可以达到日常骑行的防水要求，不用额外做复杂的密封结构就能应对雨天骑行的泼溅问题。内部的电路板固定柱要和壳体一体注塑成型，固定柱的高度要精准控制，保证电路板装配完成后显示模组和正面透明面板的距离一致，避免出现显示偏移、局部显示模糊的问题，固定柱顶端要做火山口设计，打自攻螺丝固定电路板时不会出现柱体开裂的问题。

　　很多人做这类仪表建模时容易忽略使用中的震动问题，电动车行驶在非铺装路面时震动频率很高，除了固定脚的加强设计，内部电路板和壳体之间还要预留缓冲泡棉的安装空间，泡棉的压缩量要控制在合理范围，既能吸收路面传递的震动，避免电路板上的贴片元件出现虚焊脱落，又不会因为泡棉过厚顶到显示模组导致显示异常。另外壳体侧面的预留出线槽位置要做圆角打磨，避免线束和壳体硬接触磨破绝缘层，线槽的宽度要匹配线束的外径，保证装配时线束可以顺利排布，不会被上下盖配合时夹破。

　　从实际选型适配的角度说，这类多边形壳体的仪表适配很多休闲款电动两轮车、轻便电动摩托车的前部造型，相比传统圆形仪表的复古风格，这种切角造型更偏向简约的现代设计，和目前主流的简约款代步车的设计风格匹配度更高。建模时所有的拔模角度都要按照注塑工艺的要求设置，外表面的拔模角度稍大，保证注塑件可以顺利脱模，内部筋位的拔模角度在不影响脱模的前提下尽量做小，保证内部安装尺寸的精度，避免出现装配时卡扣对位不准、接插件偏移的问题。
