BB105可变电容二极管三维结构设计

　　在消费电子、通信射频类电路的结构设计环节，直插式半导体元件的三维建模精度，直接决定了PCB布局阶段的干涉校验准确率，也会影响后续整机装配的工艺可行性，BB105这类可变电容二极管作为射频调谐回路里的核心无源器件，其三维模型的还原度，是硬件结构工程师做板级堆叠设计时必须把控的细节。从实际电路应用场景来看，这类变容二极管常出现在FM收音调谐模块、VCO压控振荡器、小型射频信号发射接收前端的匹配回路中，依靠反向偏置电压变化改变PN结势垒电容的特性，实现回路谐振频率的连续调节，相比机械可调电容，它没有活动结构件，可靠性更高，调节响应速度更快，适合量产的小型化电子设备使用。做这款元件的三维建模时，首先要明确安装场景的边界约束：

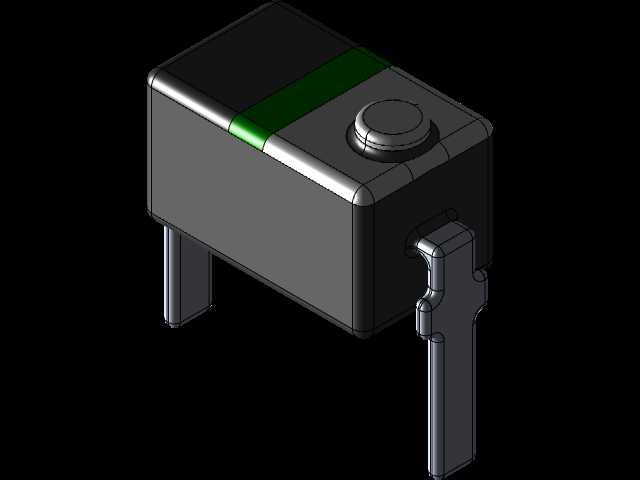

　　直插式封装的元件在波峰焊工艺中，引脚伸出PCB板面的长度、引脚与本体的相对位置公差，都会影响焊盘设计与过炉治具的适配，因此建模时优先锁定引脚线距为5.1mm的核心安装尺寸，这个参数是匹配标准2.54mm间距网格PCB的关键，两个引脚分别对应阴极与阳极，其中带绿色色环标识的一侧为阴极，建模时特意保留了本体上的色环特征，避免装配环节出现极性反接的低级错误。本体部分的尺寸严格按照实物测绘的4.1×2.5×2.4mm进行还原，本体顶部的圆形凸台是封装注塑时的进胶位残留特征，建模时没有做过度简化，保留这个细节能让模型在做整机外观评审、透明外壳设备的内部结构展示时，更贴近实物的真实状态。引脚部分的结构做了贴合工艺的还原：

　　靠近本体的位置做了加宽的应力释放弯折，这个结构是直插元件成型时的标准设计，能避免插件时引脚受力直接传导到本体内部的晶圆键合点，造成器件内部开路失效，建模时把这个弯折的弧度、引脚的截面尺寸都做了1:1还原，在做PCB装配仿真时，可以准确模拟引脚插入焊盘后的形变空间，避免设计出的焊盘间距与引脚成型尺寸不匹配，导致插件时本体浮高、倾斜等工艺问题。从结构设计的思路来看，这类小型半导体元件的建模不需要做内部晶圆、键合线的细节还原，因为结构工程师的核心需求是做装配干涉校验、布局空间预留，因此模型的重点放在外部安装尺寸、极性标识特征、引脚成型形态三个核心维度，既保证模型轻量化，不会拖慢整板装配的仿真运算速度，又能完全满足结构设计的精度要求。

　　在实际选型应用中，这款元件的安装高度2.4mm是板级堆叠的关键尺寸，在做轻薄型手持设备的PCB布局时，这个高度参数直接决定了上壳与PCB板面之间的预留间隙，如果间隙预留不足，装配时元件本体就会顶到外壳内壁，造成壳体变形或者元件受压损坏。另外引脚的伸出长度设计也贴合常规波峰焊的工艺要求，引脚从本体底部伸出的长度适配1.6mm标准厚度PCB的焊接需求，过炉后剪脚的预留长度也能通过模型直接模拟，提前预判剪脚后引脚与周边走线、其他元件的安全距离。很多初级工程师在做这类元件建模时，容易忽略本体上的极性标识特征，把本体做成光滑的方块，导致后续装配指导文件里无法明确极性方向，产线作业时容易出现插反的问题，直接导致整板电路功能失效，这款模型特意保留了本体侧面的绿色色环、顶部凸台的方位特征，不管是做装配动画还是生成工程图，都能清晰标识极性方向，减少生产环节的出错概率。从射频电路的结构适配角度来说，这类变容二极管的引脚长度会直接影响回路的寄生参数，建模时准确还原引脚的成型长度，也能辅助射频工程师在做场路协同仿真时，更准确地评估引脚寄生电感对回路谐振频率的影响，让仿真结果更贴近实际电路的测试表现。在做维修类设备的结构设计时，这类通用直插元件的准确模型也能帮助设计维修工装的定位槽，比如做电路板维修台的元件定位座时，可以直接调用这个模型生成对应的定位型腔，保证维修更换元件时的定位精度。
