内燃机活塞结构三维数模

　　活塞作为内燃机核心往复运动构件，其结构设计直接决定动力输出效率、运行可靠性与整机服役寿命，在车用动力、通用发电机组、小型工程机械动力单元等场景中承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心作用。从实际工况来看，活塞工作时需要承受最高可达十余兆帕的瞬时燃气压力，同时在缸套内做高频往复直线运动，顶部直接接触两千摄氏度以上的高温燃气，裙部则需要和缸套内壁保持稳定配合间隙，既要避免热膨胀导致的卡滞拉缸，又要防止间隙过大造成的敲缸、漏气、机油窜烧等故障。

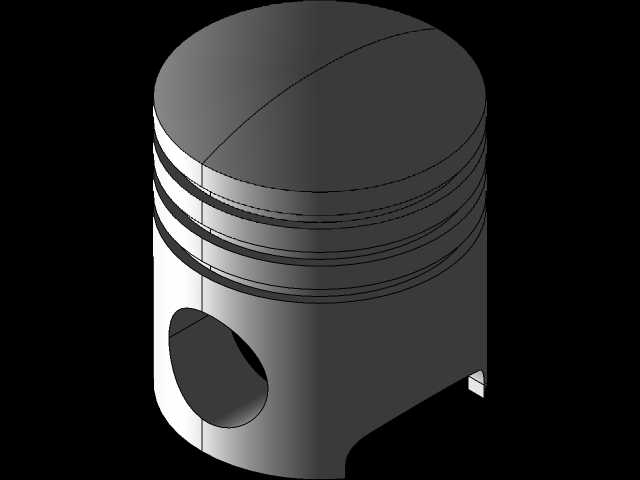

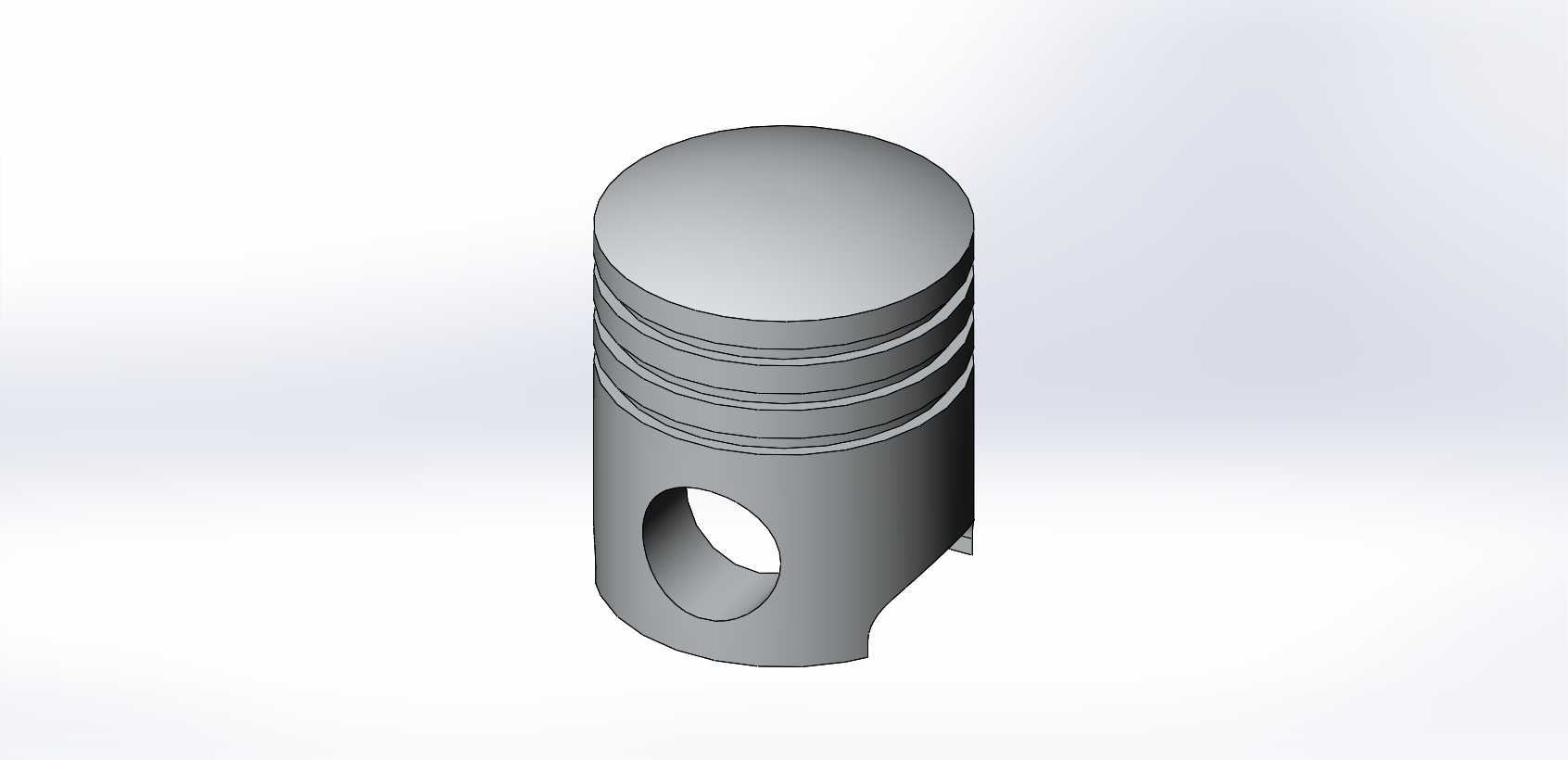

　　本次建模的活塞结构，头部设置了四道环槽结构，从上至下分别适配两道气环与两道油环，气环的核心作用是密封燃烧室与曲轴箱之间的通道，防止高温高压燃气下窜导致动力损失，油环则负责刮除缸套内壁多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与排放超标。环槽的轴向宽度、径向深度以及槽底的过渡圆角都经过匹配设计，能够适配常规规格的活塞环组件，安装时活塞环开口需要按照规定角度错开，避免开口对齐造成漏气通道。活塞裙部采用了变椭圆中凸型线的设计思路，常温状态下裙部横截面为椭圆形，长轴垂直于活塞销孔轴线方向，短轴沿活塞销孔轴线方向，这种设计能够抵消活塞工作时因热膨胀、侧压力作用产生的变形，保证热态下裙部与缸套的接触面积均匀，避免局部应力集中造成的磨损加剧。裙部开设的活塞销孔为贯通式结构，孔内加工有高精度的配合面，用于安装活塞销，连接活塞与连杆小头，销孔两端设置有卡环槽，用于安装弹性挡圈限制活塞销的轴向窜动，防止销子窜出刮伤缸套内壁。

　　从安装边界来看，该活塞的外径尺寸适配常规中小排量内燃机的缸径规格，活塞总高度满足压缩比设计的行程要求，销孔中心到活塞顶部的距离决定了发动机的压缩余隙，安装时需要保证活塞顶部的燃烧室凹坑方向与发动机设计的喷油、点火位置匹配，避免出现气流组织紊乱、燃烧效率下降的问题。活塞顶部采用平顶设计，这种设计的优势是加工工艺简单、受热面积小，能够降低活塞顶部的热负荷，在汽油机、小缸径柴油机中都有广泛应用，顶部边缘做了小倒角处理，避免活塞运行到上止点时与气门、缸盖凸台发生运动干涉。

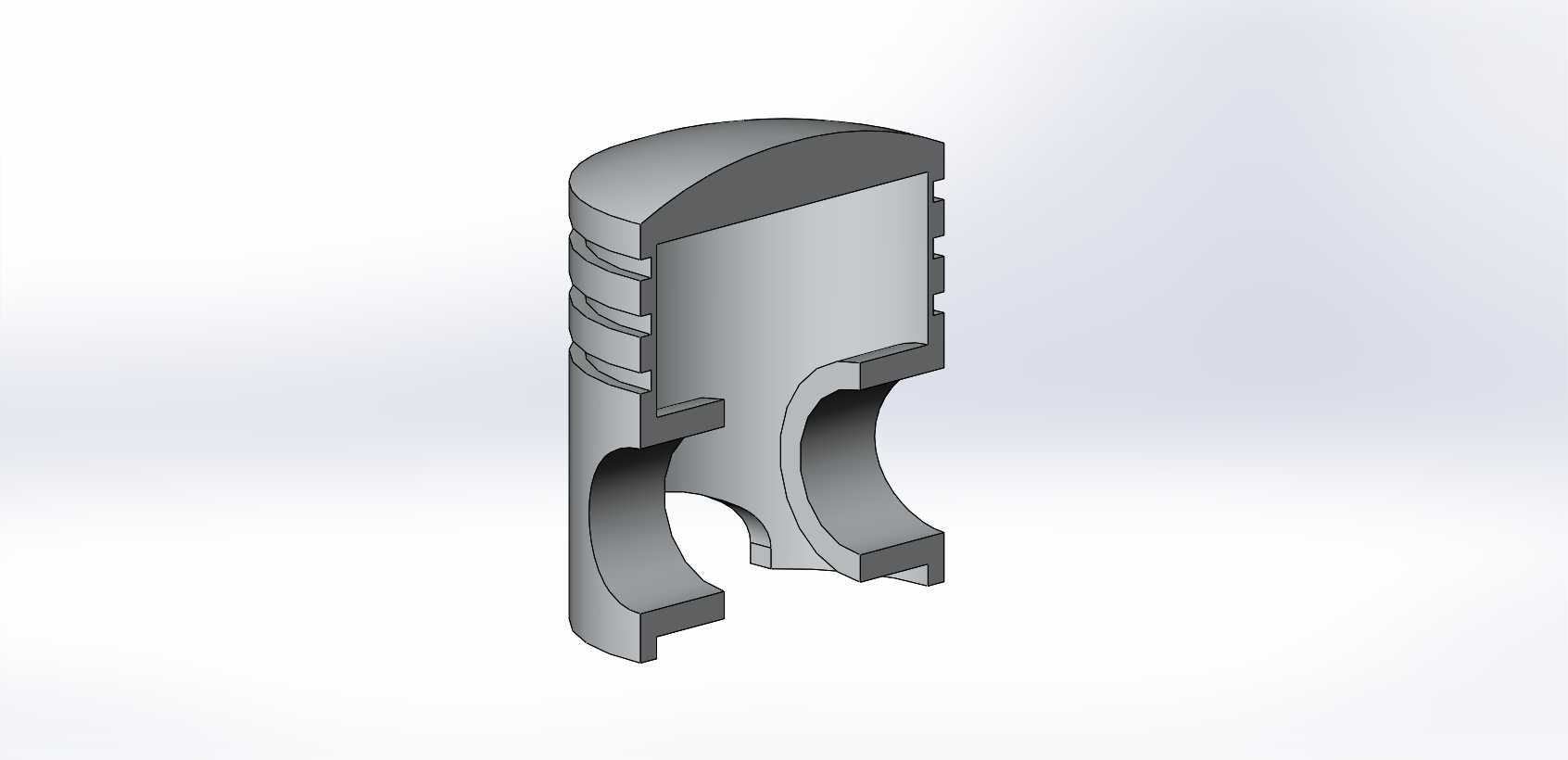

　　建模过程中重点还原了活塞各部位的壁厚过渡，活塞头部壁厚从顶部向环槽区域逐渐减薄，既保证了顶部的结构强度能够承受燃气冲击，又能够减轻活塞整体重量，降低往复运动惯性力，减少曲轴连杆机构的动载荷。活塞内部的销座部位做了加强筋结构连接，将活塞销承受的侧压力均匀传递到裙部整个接触面，避免销座部位出现应力集中导致的开裂问题。裙部下端做了缺口设计，为曲轴平衡块的运动预留避让空间，防止活塞运行到下止点时与曲轴旋转部件发生碰撞。

　　在实际选型匹配过程中，该结构活塞可以适配单缸、多缸往复式内燃机，配套时需要根据缸套的实际内径、连杆小头的孔径、发动机的额定转速与爆发压力选择对应的材质与热处理工艺，常规汽油机采用共晶铝硅合金材质即可满足强度与导热要求，高负荷柴油机则需要采用锻铝或者铸铁镶圈结构强化环槽部位的耐磨性。建模时所有配合面的尺寸公差都按照内燃机活塞的行业标准设定，销孔与活塞销的配合采用分组选配的间隙设计，保证冷态下有合适的装配间隙，热态下不会因为膨胀导致销子抱死。环槽的平面度、粗糙度都满足活塞环的密封要求，能够保证环在槽内可以自由浮动，同时不会出现过大的泵油效应。
