壁挂式信用卡读卡器终端结构设计

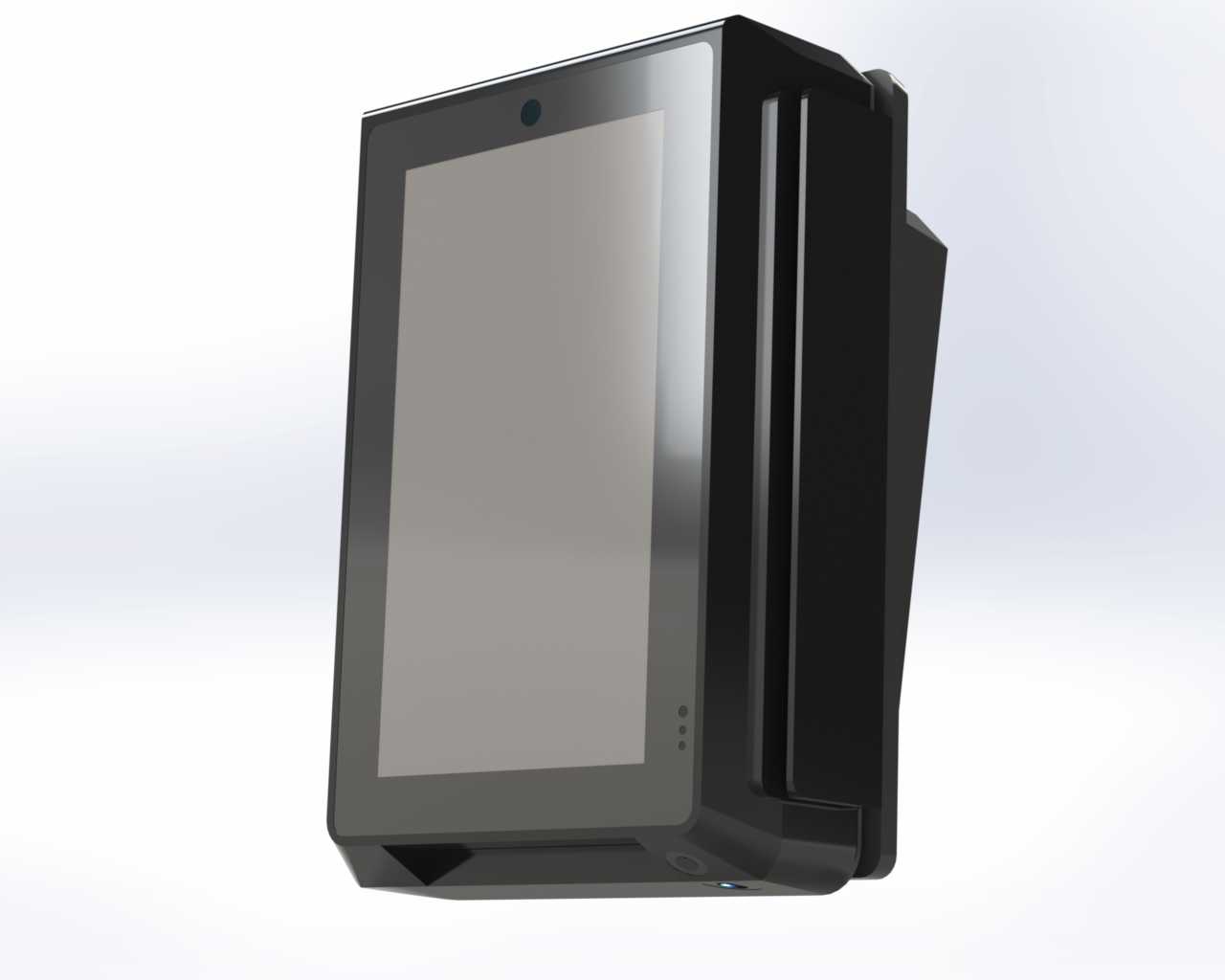

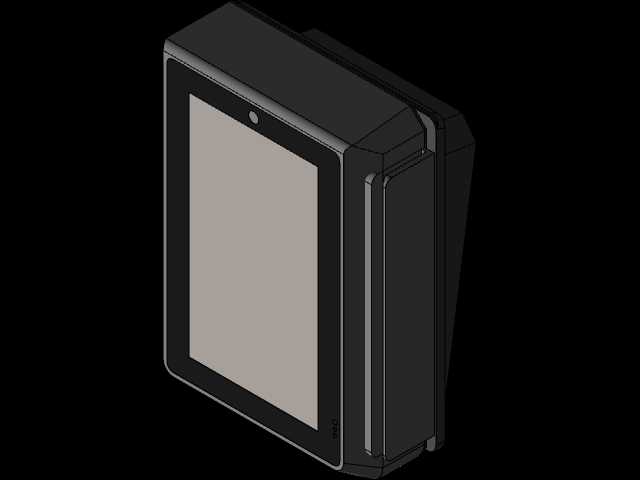

　　这款壁挂式信用卡读卡器终端，主要面向线下实体商业场景的自助支付环节设计，常见于自助收银台、无人零售终端、公共服务自助缴费机、停车场出入口缴费端等需要非接触或插卡支付的点位，承担银行卡信息读取、支付指令交互的核心功能，是线下自助交易链路里的关键人机交互节点。从结构设计逻辑来看，整机采用一体化封闭壳体设计，外壳选用高强度阻燃ABS工程塑料注塑成型，表面做哑光磨砂处理，既能够抵御日常使用中的轻微磕碰、刮擦，也能避免公共场景下高频触摸留下的指纹污渍残留，降低日常运维的清洁成本。正面区域集成了大尺寸电容触控显示屏，屏幕四周做了0.8mm的凸边防护设计，当设备受到正面意外撞击时，凸边会先于屏幕接触受力面，避免屏幕直接受冲击碎裂，

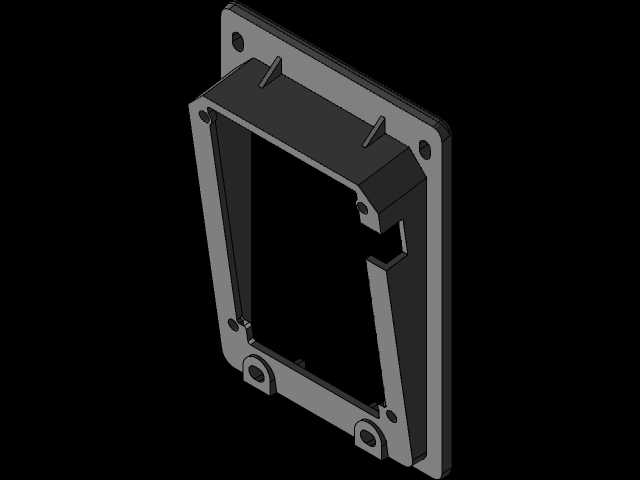

　　屏幕下方预留了非接触读卡感应区的内置安装位，感应线圈紧贴壳体内壁布置，保证卡片靠近时的信号识别灵敏度，同时壳体对应位置没有金属遮挡，避免射频信号被屏蔽。设备背部设计了壁挂式安装挂扣结构，挂扣的安装孔位间距符合商用电子设备壁挂安装的通用尺寸规范，适配标准86型底盒以及通用壁挂支架的安装孔距，安装时只需先将固定背板通过膨胀螺丝固定在墙面或设备柜体表面，再将主机沿挂扣滑槽推入即可完成固定，拆卸维护时只需向上推动主机即可脱离挂扣，无需额外拆卸螺丝，大幅提升现场运维的效率。设备侧面预留了隐藏式的接口仓，平时通过橡胶防尘塞封堵，内部集成了电源接口、通讯串口以及USB调试接口，既满足设备供电、数据传输的接线需求，也能避免公共场景下灰尘、

　　泼溅液体进入接口造成接触不良。从安装边界尺寸来看，整机厚度控制在65mm以内，壁挂安装后突出墙面的距离较小，不会占用过多公共通行空间，同时边角全部做了R3以上的圆角处理，避免人员经过时磕碰造成划伤，符合公共商用设备的安全设计规范。内部结构采用分层式布局，最上层为触控显示模组，中间层为主板与读卡感应线圈层，最下层为电源管理模块与接线端子层，各层之间通过定位柱与螺丝固定，走线全部沿壳体内部的走线槽布置，避免线材挤压造成的绝缘层破损，同时各模块之间预留了2mm以上的散热间隙，保证设备长时间连续运行时的热量能够自然散出，无需额外加装散热风扇，既降低了运行噪音，也减少了风扇进灰带来的故障点。设备正面下方预留了状态指示灯的透光孔，

　　指示灯采用柔光扩散材质，能够清晰显示设备的通电、联网、读卡状态，同时不会因为光线过强造成光污染。在结构强度设计上，壳体的壁厚均匀控制在2.5mm，挂扣位置做了局部加厚到4mm，并增加了加强筋结构，能够承受15kg以上的垂直拉力，避免设备被恶意拉扯脱落。考虑到公共场景的使用需求，壳体的拼接缝隙控制在0.2mm以内，能够防止细小的杂物、液体从缝隙进入设备内部，达到基础的防泼溅等级，适配便利店、地铁站、停车场等环境相对复杂的使用场景。读卡区域的倾斜角度经过人体工学优化，屏幕与垂直墙面呈12度仰角，用户站立操作时视线能够自然垂直于屏幕，无需刻意低头或抬手，提升长时间操作的舒适度，插卡/刷卡区域的高度设计在成年人站立时的手肘高度区间，适配大多数用户的操作习惯。
