翻转翼型垂直轴风力涡轮发电装置

　　这款翻转翼型风力涡轮属于垂直轴风能捕获设备，和常见的水平轴风机不同，它不需要复杂的偏航对风机构，任意方向来风都能驱动叶轮转动，适配风向多变的近地面、建筑顶部、分布式微网供电场景，比如偏远山区离网供电点、海岛小型基站备用电源、厂区分布式能源补能点位都能适配，不需要额外搭建高耸的塔架对风，安装门槛比水平轴风机低很多。

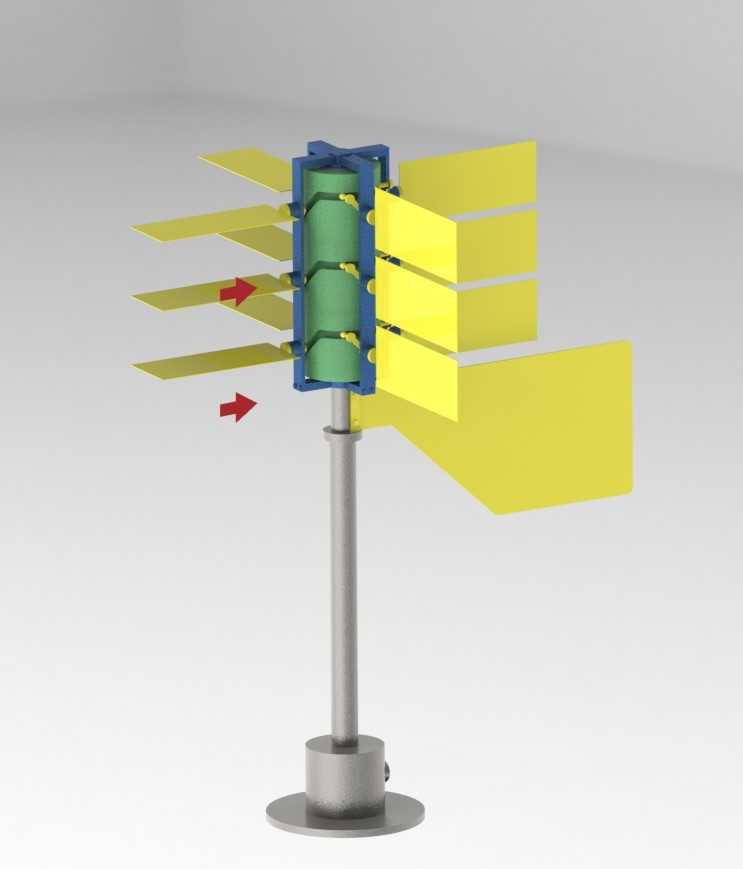

　　从结构设计逻辑来看，核心的翻转翼组采用分层排布的矩形翼片，每一组翼片通过铰接结构和中心轮毂连接，翼片会随着叶轮转动角度自动调整迎风角度：在迎风做功半周，翼片保持最大迎风夹角，最大化承接风的推力带动主轴旋转；在背风回转半周，翼片在气流作用下自动翻转至顺流角度，大幅降低回转过程的风阻损耗，相比固定翼垂直轴风机，这种结构能把风能利用效率提升15%以上，低风速下的启动性能也更优异，每秒2.5米的来风就能驱动叶轮启动转动，适配国内大部分区域的近地面年均风速条件。

　　中心轮毂采用三段式筒状结构，内部预留了传动轴、导电滑环的安装空间，轮毂和立柱之间采用深沟球轴承搭配推力轴承的组合支撑，既能承受叶轮转动的径向载荷，也能承载整套翼组的轴向重量，长期运行下的偏摆量能控制在0.2毫米以内，避免翼片转动过程中出现擦碰、动平衡失稳的问题。立柱采用等直径圆管结构，底部搭配圆形法兰安装底座，底座上预留了4个均匀分布的螺栓安装孔，整套设备的安装边界要求不高，只需要在混凝土基础或者钢结构平台上预留对应孔位就能完成固定，不需要做特殊的地基加固，单套设备的整体占地直径不超过1.8米，竖向安装高度可根据使用场景调整，常规配置下总高度在2.2米左右，不会对周边建筑、通行空间造成过多占用。

　　翼片采用等厚度矩形结构，边缘做了圆弧导角处理，降低气流经过翼片边缘的涡流损耗，每片翼片和铰接轴之间设置了阻尼限位结构，避免翼片翻转角度过大出现撞击、异响，同时能保证翼片在不同风速下都保持在最优的攻角区间，不会因为风速突变出现翼片剧烈抖动的问题。整套转动结构的输出端可以直接连接小型永磁同步发电机，不需要额外加装变速齿轮箱，减少了传动环节的机械损耗，也降低了后期运维的润滑、零件更换成本，日常只需要定期检查铰接点的磨损情况、轴承的润滑状态就能维持稳定运行。

　　在实际应用中，这类小型垂直轴翻转翼风机还可以多台阵列排布，因为垂直轴风机的尾流影响范围比水平轴风机小，阵列排布时的间距只需要保持2倍叶轮直径就能避免互相干扰，适合在厂区屋顶、园区开阔区域做分布式集群布置，凑成小型离网发电系统搭配储能电池，就能给公共照明、小型监测设备、户外便民设施提供稳定电力，不需要长距离铺设供电线路，在电网覆盖难度大的区域实用性很强。设计过程中需要重点校核铰接轴的疲劳强度，因为翼片每转动一圈就会完成一次翻转动作，长期交变载荷下铰接点是最容易出现磨损失效的位置，建模时需要预留耐磨衬套的安装空间，同时做动平衡仿真，把整套叶轮的动平衡精度控制在G6.3等级以内，避免高转速下出现共振问题。
