双远程轴反向同步驱动传动机构

　　这套双远程轴反向同步驱动传动机构，主要面向需要在有限安装空间内实现两根间隔布置的输出轴保持恒定反向转速比的传动场景，常见于小型专用加工设备的进给换向机构、轻工包装线的对向辊组驱动、小型试验台的对向加载轴系等应用场景，能够替代传统的齿轮反向啮合、皮带交叉传动等方案，解决跨距轴系传动时的安装干涉、维护空间不足问题。

　　从实际功能来看，这套机构的核心作用是将单端输入的旋转动力，通过对称布置的连杆传动组件，同步传递到两根平行且间隔一定距离的输出轴上，保证两根轴的转速完全一致、转向严格相反，传动过程中无滑动传动比偏差，相比带传动的反向方案不存在打滑丢转问题，相比齿轮啮合反向方案不需要在两轴之间布置啮合齿轮组，能够适配两轴之间存在安装障碍物、无法布置中间传动轮的特殊安装边界。

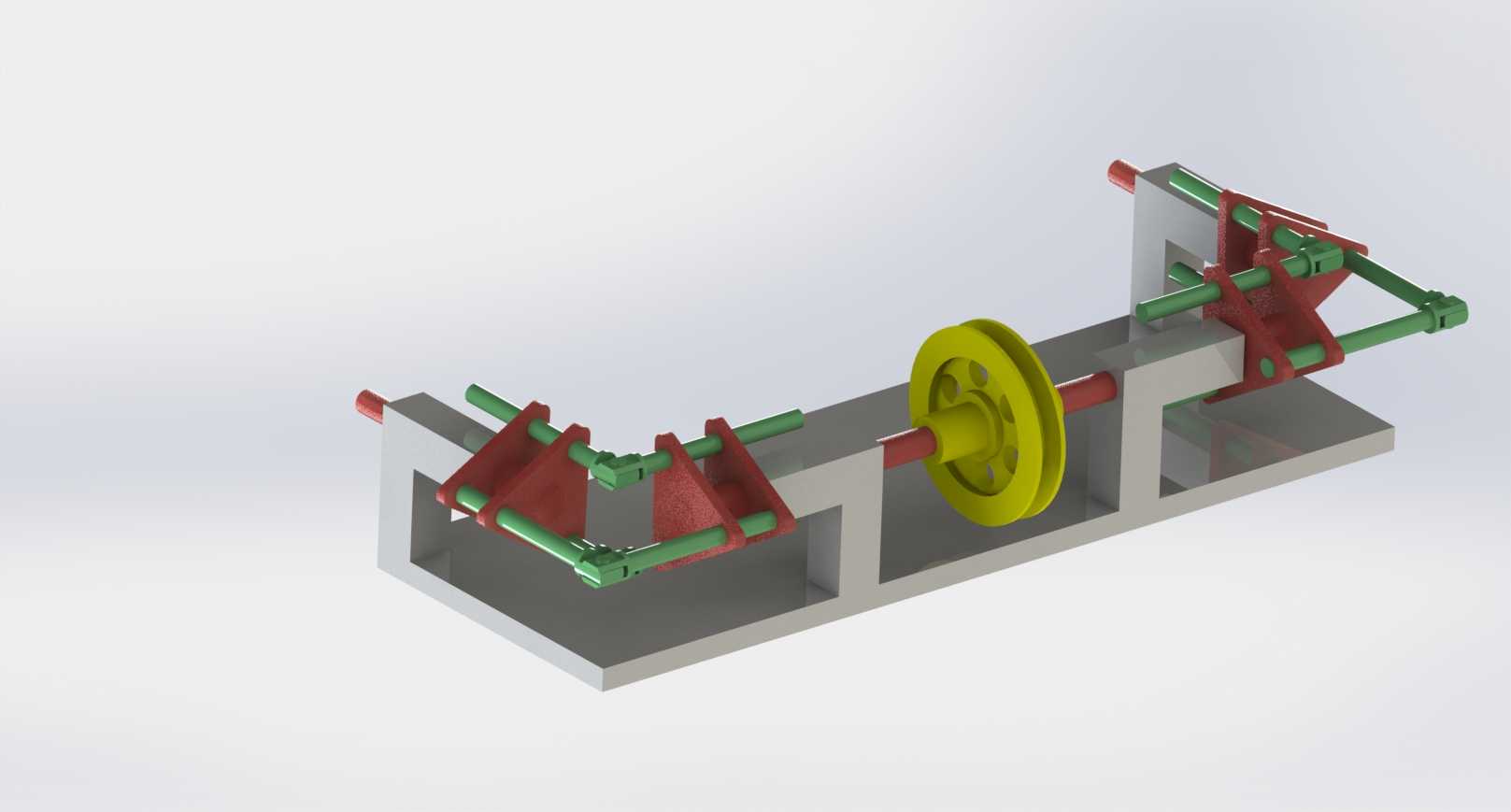

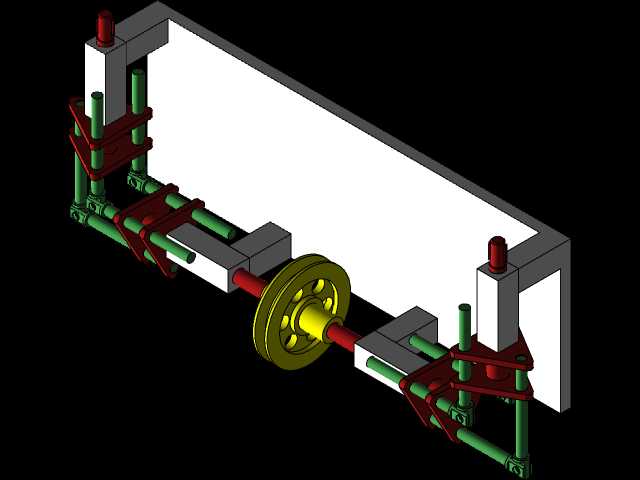

　　设计思路上，这套机构采用了对称式空间连杆布局，输入端设置带轮作为动力接入点，可匹配电机直连或者皮带轮输入的动力接入方式，输入轴的旋转运动通过铰接的绿色连杆组件，将旋转扭矩分解传递到两侧的红色铰接支座上，两侧支座分别与两根远程输出轴刚性连接，利用连杆的对称运动约束，保证两侧输出轴的角位移完全对称，从而实现恒定的反向旋转输出。整个支撑结构采用一体化的槽型安装基座，所有传动铰接点、轴系支撑座都集成在基座的安装平面上，不需要额外搭建支撑框架，安装时只需要将基座整体固定在设备的安装台面上，对齐输出轴与负载端的连接位置即可完成装配，大幅降低现场安装调试的对位难度。

　　从安装边界与尺寸适配来看，整个机构的轴向长度可根据两根输出轴的实际跨距调整连杆的长度，不需要改动核心的铰接结构与输入组件，适配的轴跨距范围可覆盖100mm到500mm的常规小型设备轴系布置需求，基座的宽度方向尺寸控制在输出轴径向尺寸外预留30mm的安装余量即可，整体径向占用空间远小于传统的锥齿轮换向+长轴传动的方案，尤其适合安装空间狭窄、轴系之间存在其他功能组件无法布置中间传动件的设备布局。铰接点全部采用标准销轴配合自润滑衬套的结构，日常维护只需要定期检查衬套磨损情况即可，不需要像齿轮传动那样定期加注润滑脂、调整啮合间隙，在粉尘较多的轻工加工、农副物料加工场景下的适应性更强。

　　实际使用过程中，这套机构的输入转速适配范围覆盖0到300rpm的常规低速传动场景，能够传递的扭矩范围匹配小型设备的负载需求，传动过程中连杆组件的运动轨迹全部在基座的轮廓范围内，没有外伸的运动部件，不需要额外加装安全防护外罩，能够减少设备的外围防护件成本。在输出轴的连接端设计有标准的轴伸与键槽结构，可直接连接联轴器、辊轮、夹具等负载组件，不需要额外加工连接接口。整套机构的所有结构件都采用规则的型材与板材加工成型，没有复杂的曲面加工件，加工工艺性好，普通的铣削、钻削设备即可完成所有零件的加工，制造成本远低于定制的锥齿轮换向传动箱，适合小批量专用设备的定制化设计选型。在结构刚度设计上，基座采用槽型截面的整体结构，自身具备足够的抗扭刚度，传动过程中不会因为连杆的作用力出现基座变形问题，铰接支座采用三角加强筋结构，能够承受连杆传递的交变载荷，避免长期运行出现支座变形导致的传动卡滞问题。
