迷你时钟功能电路板组件三维设计

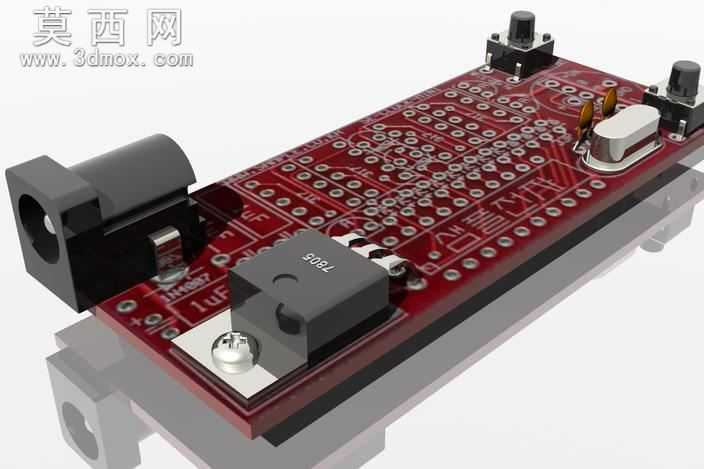

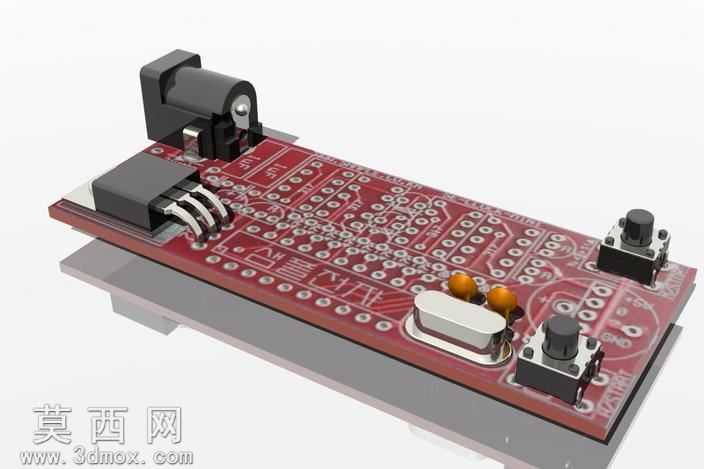

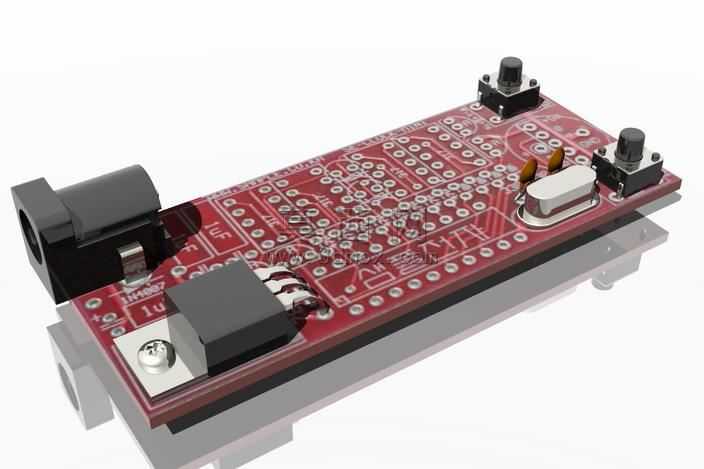

本作品为迷你时钟套件的电路板组件三维模型，建模过程严格遵循电子硬件设计的实际尺寸规范，在三维软件中首先完成PCB基板的基础轮廓搭建，按照真实电路板的层叠结构设置基板厚度与边缘倒角，还原红色阻焊层的哑光材质质感，同时精准复刻板身表面的丝印标识走线，通过凹凸纹理与色彩区分实现丝印层的视觉还原，保证板身标识的布局与实物完全一致。建模过程中对板载所有元器件进行独立建模处理：针对直流电源接口，还原金属插片的亮面金属材质与塑料外壳的磨砂质感，精准呈现接口的卡扣结构与引脚焊接点位；针对稳压元件，还原散热结构的金属光泽与塑封本体的哑光黑材质，准确匹配引脚的弯折角度与焊接位置；针对轻触按键，还原按键帽的防滑纹理与金属弹片的结构细节，区分按键底座与可动按键帽的材质差异；针对晶振元件，还原金属屏蔽外壳的拉丝质感与本体的标识印刷，匹配其卧式贴装的焊接点位；针对板载的橙色电容元件，还原陶瓷电容的圆润外形与橙色素体材质，准确对应其在板上的安装位置。整体装配阶段严格遵循电子元器件的贴装规范，所有元件的引脚均与PCB板上的焊盘位置精准对齐，还原波峰焊接后的引脚贴合状态，板身底部的支撑结构也按照实际装配需求做了对应建模，保证整体结构的装配合理性。渲染阶段采用柔和的工业产品展示光源，通过多角度打光凸显PCB板的走线纹理与各元器件的材质差异，调整反射参数让金属元件呈现真实的环境反射效果，同时避免过度反光遮挡板身的丝印细节，整体模型完整呈现迷你时钟电路板的硬件结构与装配状态，可用于电子教学演示、产品结构验证、装配流程模拟等场景，建模过程中对每一个元器件的尺寸比例都做了反复校准，确保模型与实物的结构一致性，无多余的结构偏差，能够清晰展现该时钟套件核心控制板的全部硬件组成与布局逻辑。
