CA6140车床铰接式连接支座结构设计

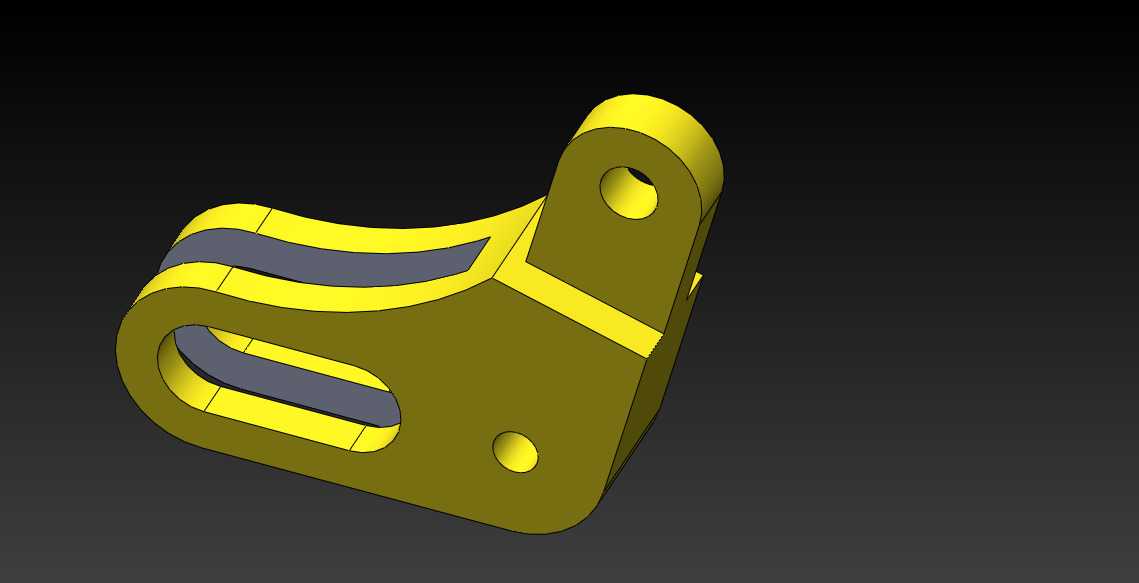

　　在普通卧式车床的进给传动与溜板箱辅助支撑体系中，这类带双铰接孔位的异形支座属于核心传力连接构件，主要承担进给机构中拨叉组件与操作连杆之间的载荷传递、运动轨迹约束功能，实际装配位置位于溜板箱内腔靠近光杆传动侧的安装基面，需要同时承受操作手柄传递的手动扳动力、进给过载时的冲击载荷以及床身运行带来的持续振动，因此结构设计阶段对刚性与铰接间隙的控制要求远高于普通紧固件。从结构形态来看，该零件采用一体化铸造成型后铣削加工的工艺路线，主体为带斜向支撑臂的块状基座，基座下部开设的大尺寸U型通槽为铰接主安装位，槽壁两侧预留的等厚凸缘用于镶嵌耐磨铜衬套，避免长期铰接转动造成基体磨损；上部斜向延伸的单耳板带同轴铰接孔，用于连接操作连杆的端部接头，

　　耳板与基座衔接处做了大圆角过渡处理，可有效分散扳动操作时的应力集中，避免交变载荷下出现根部断裂问题；基座平面上开设的两个小尺寸光孔为定位安装孔，装配时通过内六角圆柱头螺钉将整个支座固定在溜板箱的预制安装凸台上，孔位公差严格按照H7级精度加工，保证安装后铰接孔的同轴度误差不超过0.02mm，防止连杆运动出现卡滞。设计过程中首先需要匹配CA6140车床原有操作机构的运动行程，通过运动仿真验证U型槽的开口宽度与耳板的倾斜角度，确保手柄扳动到进给、车螺纹、空档三个档位时，连杆不会与槽壁发生运动干涉；其次要核算受力工况，当进给抗力达到额定值的1.5倍时，支座根部的最大应力需低于铸铁材料的许用应力值，因此在壁厚设计上，基座主体壁厚取8mm，

　　耳板厚度取12mm，U型槽两侧凸缘厚度各取5mm，既保证整体刚性满足使用要求，又不会造成材料冗余增加零件重量。安装边界方面，该零件装配后总高度不超过120mm，横向最大宽度不超过90mm，U型槽的铰接孔中心距基座安装面的高度为45mm，上部耳板的铰接孔中心与主铰接孔中心的水平跨距为62mm，垂直高差为38mm，所有安装孔的位置度公差控制在φ0.05mm以内，装配时需要先配做定位销孔完成初定位，再拧紧固定螺钉，最后装入铜衬套并加注润滑脂，保证铰接转动的灵活性。这类零件在实际使用中最常见的失效形式是耳板根部断裂、铰接孔磨损超差，因此建模阶段特意在应力集中区域做了加厚处理，同时对铰接孔的内壁粗糙度提出了Ra1.6的加工要求，

　　减少衬套装配后的配合间隙；另外零件表面采用黄漆涂装，和车床内部其他操作构件的标识色保持一致，方便设备检修时快速识别操作链路的连接部件，避免装配过程中出现零件错装的问题。从建模逻辑来看，先绘制基座的拉伸轮廓，再通过切除命令生成U型通槽，随后拉伸生成斜向耳板，对所有锐边做R2-R5的圆角过渡，最后添加安装孔与铰接孔的特征，整个建模过程完全遵循实际加工的工序顺序，特征树可直接对接后续的数控加工编程，不需要做额外的特征重构，能够直接用于工艺规程编制与加工路径生成。
