CA6140车床双立柱支撑安装结构件

项目分类:机床 发布时间:2023-11-23 ID:717397
  • CA6140车床双立柱支撑安装结构件

  该结构件应用于普通卧式车床的进给传动侧旁,主要承担轴类部件的定位支撑与管路走线的固定功能,是车床溜板箱上方辅助传动单元的核心承载构件。从实际装机场景来看,零件底部的异形安装面完全贴合床身对应位置的铸造凸台轮廓,五个分布在安装法兰边缘的沉孔,分别对应床身凸台上预先加工的M8螺纹孔位,安装时可通过内六角圆柱头螺钉实现无间隙锁紧,沉孔的深度设计刚好容纳螺钉头部,避免突出的螺钉头干涉周边溜板移动的行程边界。

  零件主体采用高低错落的双筒式支撑结构,左侧高度较低的圆柱筒用于安装进给操作手柄的回转轴,筒体内孔的公差带选取H7精度,可与铜套滑动轴承实现过渡配合,保证手柄转动时无径向窜动;右侧高度更高的圆柱筒用于穿装润滑管路的导向套,内孔壁预留的环形槽可嵌入O型密封圈,避免车床切削液顺着管路间隙渗入支撑结构内部造成锈蚀。两个筒体之间通过带加强筋的弧形连接板连为一体,加强筋的厚度设置为8mm,沿筒体受力方向呈三角分布,可在手柄频繁扳动产生的交变载荷下,避免筒体根部出现应力集中断裂的问题。

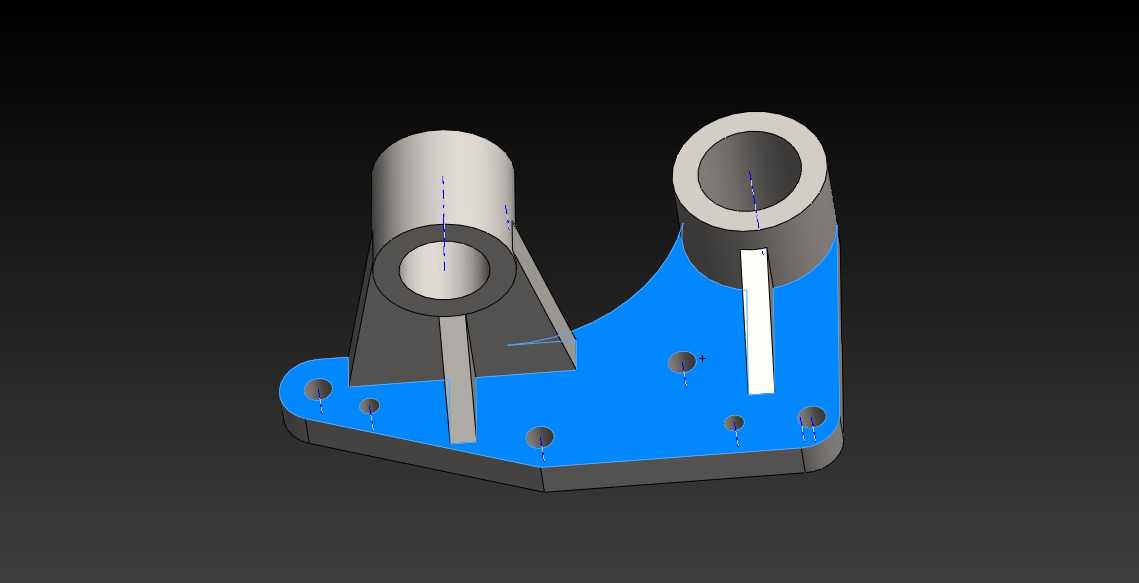

  设计阶段首先根据床身安装面的实测点云数据拟合出底部安装基准,再结合两个待支撑部件的中心距要求确定双筒的位置坐标,筒体的高度差完全匹配操作手柄与润滑管路的空间排布需求,避免与周边的光杆、丝杆传动部件产生运动干涉。零件的蓝色标注区域为安装时的配合贴合面,加工时需要保证该区域的平面度达到0.02mm以内,表面粗糙度控制在Ra1.6,确保安装后与床身凸台完全贴合,不会因贴合面间隙造成支撑筒的垂直度偏差。

  从安装边界来看,零件整体外轮廓的最大宽度为126mm,最大高度为98mm,安装后突出床身表面的最大距离为72mm,完全处于车床外防护罩的内部空间范围内,不会在车床高速运转时与旋转的卡盘、移动的刀架部件发生碰撞。连接板上预留的两个小直径光孔,用于固定润滑管路的管夹,可将通往溜板箱的润滑油管牢牢固定在结构件侧面,避免机床运行时的振动造成管路松动脱落。筒体侧面的开槽结构用于安装轴用弹性挡圈,可对筒体内安装的轴套、导向套实现轴向定位,防止部件在长期振动下出现轴向窜动脱出。

  在实际加工工艺排布上,该零件可采用45号钢整体铣削成型,加工完成后进行发黑处理提升防锈能力,也可采用球墨铸铁铸造成型后再做精加工,适配不同车床的成本与性能需求。零件的所有锐边均做了C1倒角处理,既避免安装时划伤操作人员,也能消除机加工产生的应力集中点,提升零件的长期使用寿命。对于车床的日常维护而言,该结构件属于长期免维护部件,仅需在设备大修时检查筒体的内孔磨损量,若磨损量超过0.1mm可更换配套铜套即可恢复精度,无需整体更换结构件,大幅降低设备的后期维护成本。
