VZ61适配380规格刀库备用组件结构

　　在常规卧式加工中心的刀库运维场景中，备用组件的结构适配性直接决定了换刀流程的故障停机时长，本次涉及的VZ61适配380规格刀库备件，核心作用是作为刀库传动与定位环节的替换构件，在原有组件出现磨损、形变导致换刀定位偏差时完成快速替换，保障刀库的刀爪定位精度维持在±0.02mm的公差范围内，避免因定位偏移出现掉刀、撞刀的加工事故。从实际加工场景的需求出发，这类备件的设计首先要匹配原有安装位的边界尺寸，其安装基面采用直角定位结构，与刀库侧安装板的贴合面平面度要求控制在0.01mm以内，基面侧边的导向凸台宽度与原有安装槽的配合公差选用H7/g6的间隙配合，既能够保证安装时的顺利对位，也不会在长期往复换刀的振动环境下出现横向窜动。

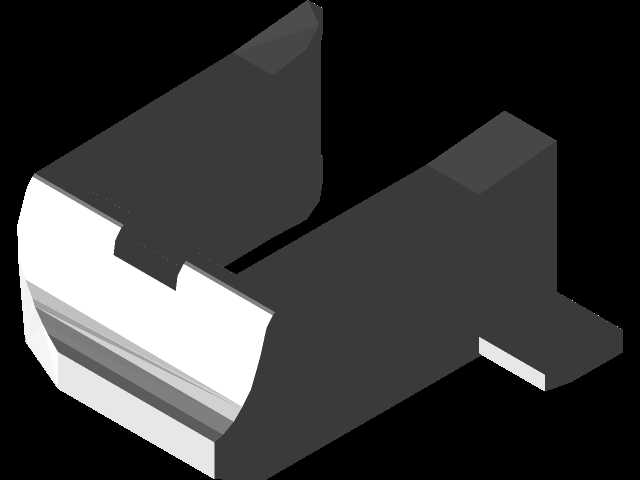

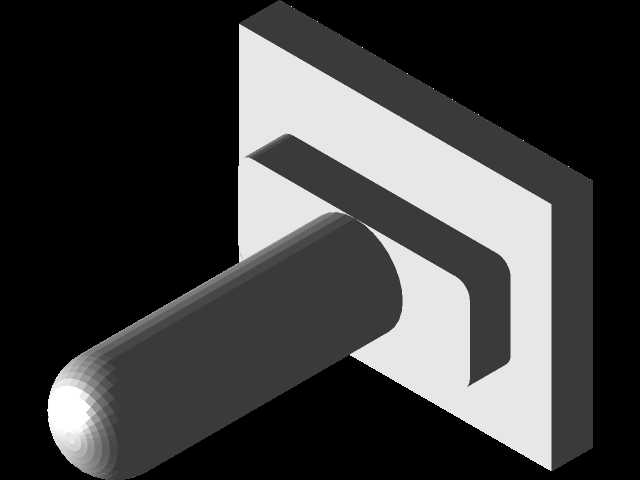

　　构件的伸出端为圆柱状定位轴，轴端做了圆弧过渡处理，避免安装时刮伤刀库内部的传动衬套，轴身的表面粗糙度要求达到Ra1.6，减少与配套轴套相对转动时的摩擦损耗，延长备件的实际使用寿命。设计过程中没有额外增设多余的装饰性结构，所有几何特征都服务于功能需求：安装板上的沉头孔位置完全匹配原有刀库安装位的螺纹孔坐标，不需要对原有刀库结构做二次打孔改造，现场运维人员可以直接使用原有紧固件完成安装，大幅缩短换件的停机时间。伸出圆柱的长度经过实际装配验证，刚好能够顶触到刀库内部的定位拨块，不会因为长度过长导致拨块过行程，也不会因为长度不足无法触发到位检测信号，从根源上避免换件后出现的信号误判问题。从安装边界来看，

　　整个构件的外轮廓最大尺寸不超过原有安装腔的内部净空间，安装完成后不会与刀库旋转过程中的相邻刀位、刀臂运动轨迹产生干涉，在刀库满刀旋转的工况下，构件的所有边角都预留了至少3mm的安全间隙，即使在机床高速运转产生轻微振动的情况下，也不会出现运动干涉的风险。这类备件在中小批量机械加工车间的设备运维中实用性较强，很多车间的加工中心刀库长期处于满负荷运转状态，定位组件的磨损速度远高于设备设计的预期寿命，提前储备适配的备用组件，能够在组件出现磨损前兆时及时更换，避免故障扩大导致刀库整体损坏，大幅降低设备的运维成本。在建模过程中，所有配合面的尺寸都严格遵循原有构件的实测尺寸，没有随意更改公差带的选取，安装基面的垂直度、

　　圆柱轴与安装面的平行度都按照实际装配要求做了几何公差约束，导出的模型可以直接用于后续的工程图生成、备件加工或者装配干涉验证，不需要设计人员再做额外的尺寸修正。考虑到车间现场的安装环境可能存在铁屑、切削液残留的情况，构件的所有棱边都做了C0.5的倒角处理，既能够去除加工后的毛刺，也能避免安装时尖锐棱边划伤运维人员，同时减少铁屑在棱边位置的堆积，降低日常清理的维护难度。圆柱轴与安装板的连接位置做了圆角过渡，减少应力集中的问题，即使在长期承受换刀冲击载荷的工况下，也不会在连接位置出现断裂失效的情况，整体结构的强度经过校核，能够承受刀库换刀过程中最大120N的径向冲击载荷，满足常规加工中心的刀库运行载荷要求。
