Arducam配套GoPro相机转接固定支架

　　这款转接支架主要面向机器视觉检测、户外影像采集、小型设备机载拍摄等场景的硬件适配需求，解决Arducam系列相机模块无法直接匹配GoPro标准快装生态的痛点，日常在工业巡检机器人、桌面视觉检测工位、小型无人机挂载、运动拍摄拓展等场景中都能用到，不需要额外定制非标转接件就能快速完成相机的装夹固定。

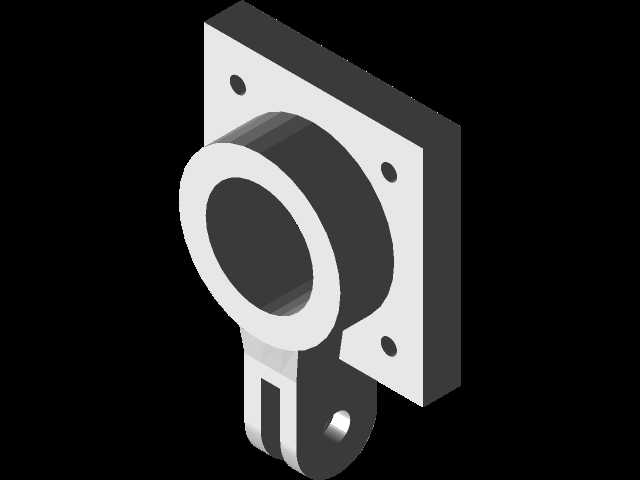

　　从结构功能来看，支架一端采用方形法兰安装面，法兰面上均匀布置三个安装孔，孔位间距匹配Arducam相机模块的标准安装孔距，安装时可以直接通过M3规格的紧固件将相机模块锁紧在法兰端面上，法兰端面与相机接触面做了0.2mm的沉台设计，能够避免安装时螺丝头部突出干涉相机底部的电路元件，同时保证相机安装后光轴与支架中心轴线的同轴度控制在0.1mm以内，避免拍摄画面出现倾斜偏移。法兰端向内延伸出圆筒形的相机容纳腔，腔体的内径尺寸匹配Arducam相机镜头端的外径，安装时相机镜头端可以嵌入腔体内部，腔体侧壁预留了0.3mm的间隙公差，既可以方便相机快速装入，又能限制相机径向的晃动量，保证拍摄过程中相机不会因为设备振动出现位置偏移。

　　支架的另一端是标准的GoPro接口叉形结构，叉耳位置开有贯通的销轴孔，孔位尺寸与GoPro原厂快装底座的销轴直径完全匹配，可以直接适配市面上所有通用的GoPro快装夹、延长臂、头盔固定座、车载吸盘等配件，不需要额外做接口改装。叉形结构与法兰主体之间做了斜向的加强筋连接，筋板厚度设置为2.5mm，在保证整体结构强度的前提下尽可能控制支架的整体重量，避免挂载在小型无人机或者运动设备上时增加过多的负载。整个支架的外形轮廓没有尖锐的棱角，所有边角都做了R1的圆角处理，既可以避免安装时划伤操作人员，也能减少应力集中的问题，提升支架的抗冲击性能。

　　设计过程中优先考虑了安装边界的适配性，法兰端面的外形尺寸控制在32mm×32mm，不会遮挡相机侧面的数据线接口，安装完成后USB排线或者FPC软线可以从法兰侧边的缺口位置顺利引出，不会出现线材被支架压折的问题。支架整体的轴向长度控制在28mm，安装后相机镜头端面距离GoPro接口安装面的距离经过反复校核，既不会因为长度过长导致挂载时重心过于靠前影响设备平衡，也不会因为长度过短导致镜头与快装配件出现碰撞。安装孔的位置做了对称度校验，三个安装孔相对于法兰中心的位置度公差控制在0.05mm，保证不同批次的支架都能顺利与相机模块匹配，不会出现孔位错位无法安装的问题。

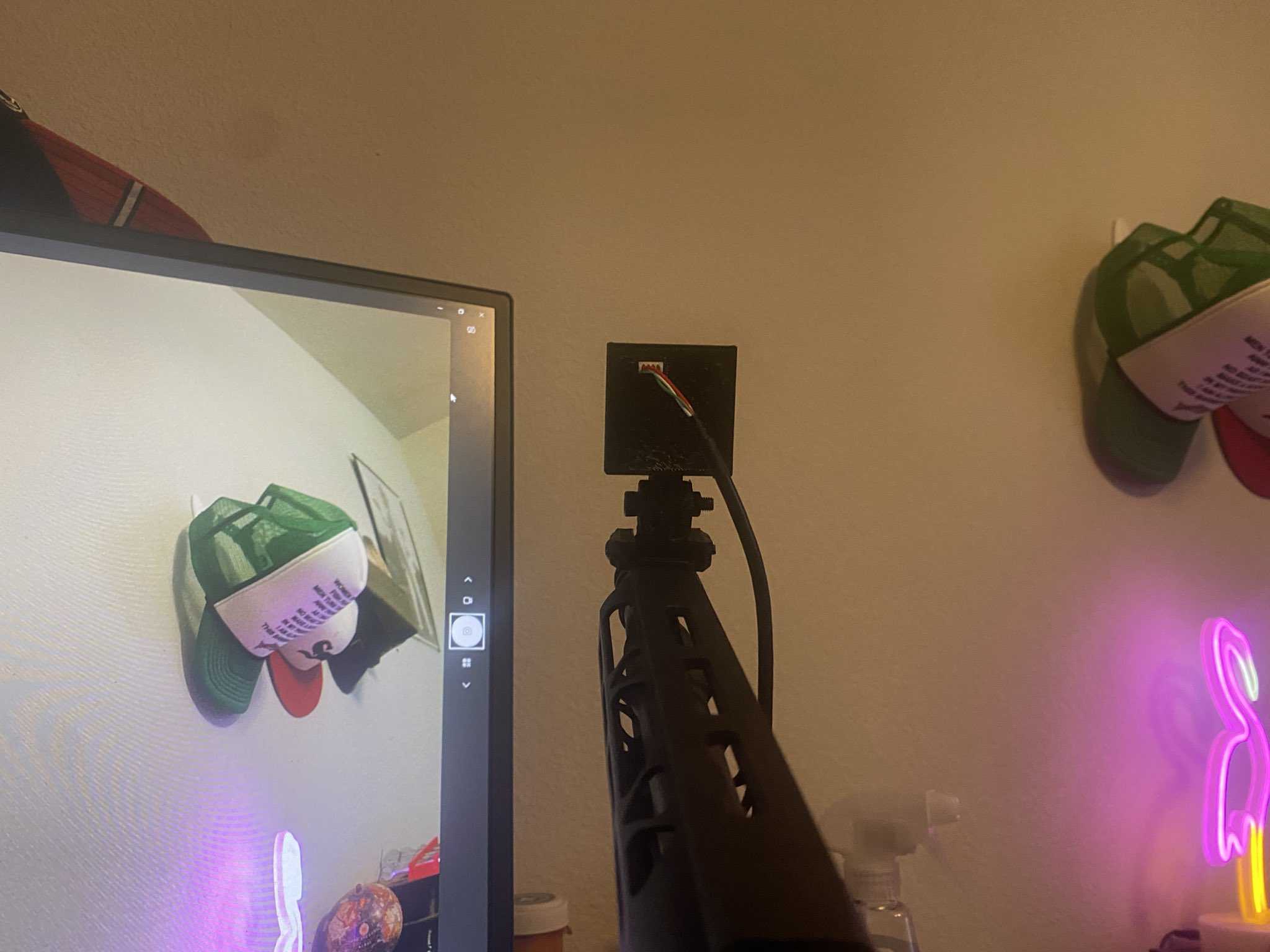

　　在实际使用过程中，这款支架可以搭配不同的GoPro配件实现多场景的固定需求，比如搭配磁吸底座可以快速吸附在设备金属外壳上做临时视觉检测，搭配万向延长臂可以灵活调整相机的拍摄角度，搭配绑带固定座可以将相机绑定在管道、设备支架等异形结构表面做巡检拍摄。支架的结构设计充分考虑了3D打印加工的工艺性，所有结构都没有倒扣特征，不需要添加支撑就可以直接打印成型，打印完成后只需要简单去除毛边就可以投入使用，也适合小批量的机加工生产，采用铝合金材质加工时可以获得更好的结构强度和散热性能，满足工业场景下长时间使用的需求。叉耳位置的销轴孔做了公差优化，与标准销轴配合时采用间隙配合，既可以保证销轴顺利穿入，又不会出现旷量过大导致相机角度下垂的问题，调整拍摄角度时锁紧两侧的紧固螺丝就可以稳定固定角度，在设备持续振动的工况下也不会出现角度偏移。
