CA6140机床用L型定位支撑块结构

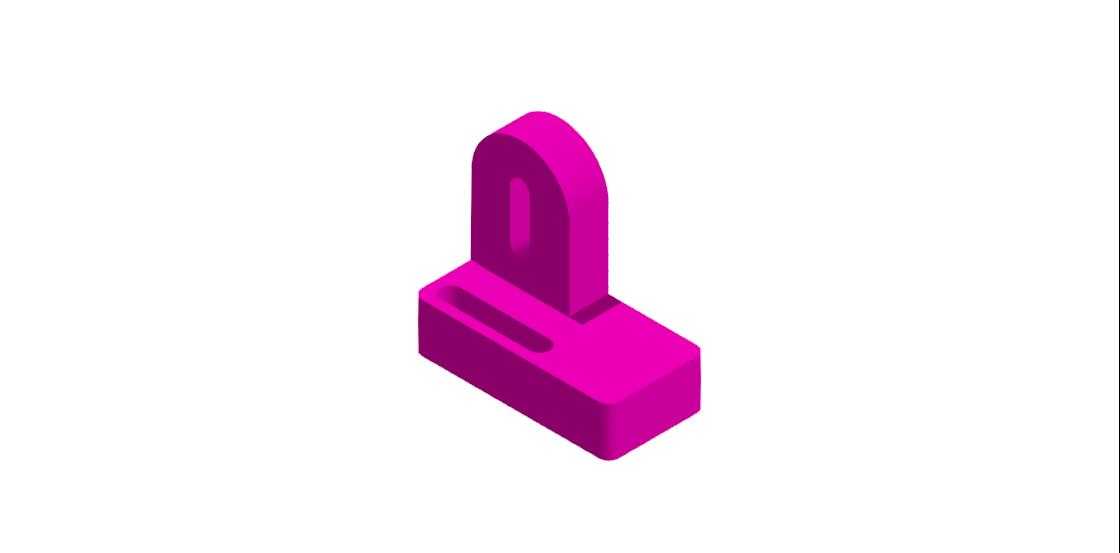

　　在普通车床CA6140的日常加工与工装改造场景中，这类L型一体式支撑定位结构是工位辅助装夹环节的常用功能件，主要承担工件装夹过程中的侧向定位、高度方向支撑以及行程硬限位的作用，区别于分体式拼接的支撑组件，该结构采用一体化成型设计，不存在拼接缝隙带来的定位累积误差，在小批量零件的快速装夹作业中，能够有效减少工装调试的辅助时间。从结构设计逻辑来看，该零件的底座部分为矩形实体结构，底部平面设计为全接触式安装面，安装时可直接贴合机床工作台的T型槽台面或者专用工装基板的上平面，底座上开设的长条形通槽为安装调节槽，槽宽匹配常用的机床压紧螺栓规格，安装时可根据工位的实际定位需求，沿槽的长度方向调整支撑块的固定位置，

　　调整到位后通过T型螺栓配合压块即可完成锁紧固定，无需额外加工定制安装孔位，适配性更强。竖直向上的立臂部分与底座为垂直一体式结构，立臂上同样开设长条形调节槽，该槽的作用一方面是降低零件整体的自重，减少不必要的材料冗余，另一方面可配合加装的可调式定位螺钉，根据待加工工件的定位高度需求，调整定位触点的上下位置，满足不同尺寸工件的侧向抵靠定位需求。从实际使用的工况适配性来看，该支撑块的立臂与底座衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，在承受工件装夹时的侧向挤压力、以及机床运行过程中产生的振动载荷时，过渡圆弧能够分散应力传递路径，避免衔接位置出现开裂变形，延长零件的使用寿命。在外形尺寸与安装边界的设计考量上，

　　底座的长宽尺寸控制在适配CA6140机床工作台常用工位间距的范围内，不会占用过多的工作台装夹空间，立臂的高度设计参考了CA6140车床加工常见轴类、盘类零件的装夹定位高度，既不会因为立臂过高导致支撑刚性不足，也不会因为高度不足无法满足常规工件的定位需求。在实际加工生产场景中，这类支撑块通常成对配合使用，分别布置在待加工工件的两侧或者单侧定位基准面位置，配合卡盘、尾座顶尖的装夹，能够有效防止工件在切削过程中出现径向位移，尤其是在加工细长轴类零件、或者不规则外形的异形零件时，该类支撑块的辅助定位作用能够大幅提升装夹稳定性，减少切削过程中的振刀问题，提升零件加工的表面质量与尺寸精度。不同于通用型的可调式支撑组件，该结构的整体刚性更强，

　　不存在活动关节带来的定位间隙，在承受较大切削载荷的粗加工工位也能稳定使用，立臂与底座的垂直精度在加工时可通过一次装夹铣削成型，定位面的垂直度公差能够控制在0.02mm以内，满足普通车床加工的IT7级精度定位需求。在安装使用过程中需要注意，安装前需要清理工作台面与支撑块底座的贴合面，避免切屑、油污等杂质夹在贴合面之间导致安装倾斜，影响定位精度；锁紧固定螺栓时需要对称施力，避免底座因为压紧力不均出现翘起变形；长期使用后如果立臂的定位面出现磨损，可通过平面磨削的方式修复定位面精度，修复后不影响整体的使用性能，维护成本较低。该结构的建模过程采用参数化设计思路，底座长度、宽度、高度，立臂的高度、厚度，以及两个调节槽的位置、宽度、长度都可通过参数调整快速修改，能够快速适配不同型号机床、不同装夹工位的尺寸需求，无需重新从零开始建模，可大幅提升工装设计的效率。
