CA6140车床L型安装固定支座结构

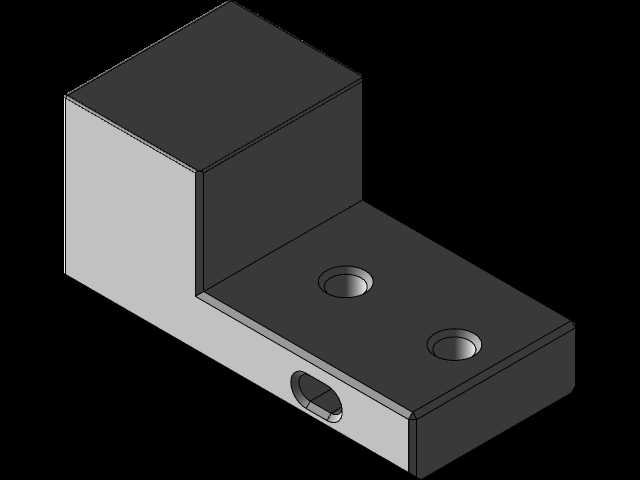

　　在普通卧式车床的进给传动与刀架附属组件安装场景中，这类L型结构的固定支座是承担部件定位、载荷传递的核心连接零件，日常作业中主要用来承载小型行程开关、润滑管路分油块或是进给限位检测元件，避免外置组件在车床高速进给、主轴启停带来的振动工况下出现移位、松脱问题。从结构设计逻辑来看，整体采用直角折弯式的块体构型，竖直立面与水平底板呈90度垂直布局，两个安装面的平面度公差控制在0.02mm以内，保证贴合安装时不会出现间隙累积带来的定位偏差。水平底板上开设的两个沉头安装孔，采用通孔加沉孔的组合设计，装配时内六角圆柱头螺钉可以完全沉入沉孔内部，不会在底板表面突出螺头干涉其他移动部件的行程，沉孔的深度按照对应螺钉的头部高度预留0.1mm的压紧余量，

　　既保证螺钉锁紧后端面不突出安装面，也能避免螺钉拧入过深导致底板螺纹咬合长度不足的问题。竖直立面侧方开设的横向螺纹孔，主要用来连接外接组件的固定螺杆或是润滑管路的接头，螺纹孔的轴线与水平底板的平行度公差控制在0.03mm/m，保证外接组件安装后不会出现偏斜，避免检测元件的触发位置出现偏差。设计阶段特意将两个安装面的交接处做了R0.5的内圆角过渡，一方面是消除直角处的应力集中，避免车床长期振动下拐角处出现疲劳裂纹，另一方面也能在装配时给两个配合面的边缘留出避让空间，避免零件加工时的毛刺、飞边导致两个安装面无法完全贴实。从安装边界来看，水平底板的长度方向尺寸适配车床床身侧面预留的T型槽间距，两个沉孔的中心距与床身T型槽的标准间距完全匹配，

　　安装时不需要额外打孔改造床身结构，直接通过T型螺栓就能将支座固定在床身的对应位置，竖直立面的高度尺寸控制在不超出床身导轨的侧面投影范围，不会干涉大拖板的纵向进给行程，横向螺纹孔的中心高度与床身侧面预留的检测元件安装基准高度一致，装配时不需要额外调整垫片就能保证检测元件的触发位置准确。零件的材质选用45号钢调制处理，整体硬度控制在HB220-250之间，既保证足够的结构强度承受振动载荷，也具备一定的韧性避免受冲击时出现崩裂，两个安装面都做了发黑防锈处理，长期在车床切削液飞溅、油雾浸润的工况下也不会轻易锈蚀。在实际装配调试过程中，这类支座的定位精度直接影响到限位检测的准确性，如果支座出现偏斜，

　　会导致行程开关的触发滚轮无法准确接触到拖板上的碰块，要么出现提前触发导致进给行程不足，要么出现触发滞后导致拖板超程碰撞导轨的问题，因此设计时特意将两个沉孔的孔径比螺钉外径大0.2mm，给安装时的微调留出足够的调整余量，锁紧螺钉前可以通过百分表打表校正竖直立面的垂直度，确认位置准确后再完全锁紧螺钉。另外在结构细节上，水平底板的底面做了0.01mm的刮研处理，保证与床身安装面的接触面积达到85%以上，避免长期受载后支座出现下沉移位，竖直立面的安装面也做了同样的平面度处理，保证外接元件安装后不会出现翘曲。这类支座虽然是车床上的小型附属零件，但在整个进给系统的安全防护中起到不可替代的作用，很多车床的超程故障都源于这类固定支座的松动、移位，因此在结构设计时充分考虑了车床的实际工况，在零件重量、安装便捷性、结构强度之间做了平衡，整体块体结构没有多余的减重镂空，避免镂空处积存切削液和铁屑难以清理，同时也保证了整体的刚性，即使在车床重切削、主轴满负荷运转的强振动工况下，支座也不会出现共振松动的问题。
