4040规格工业铝型材截面结构设计

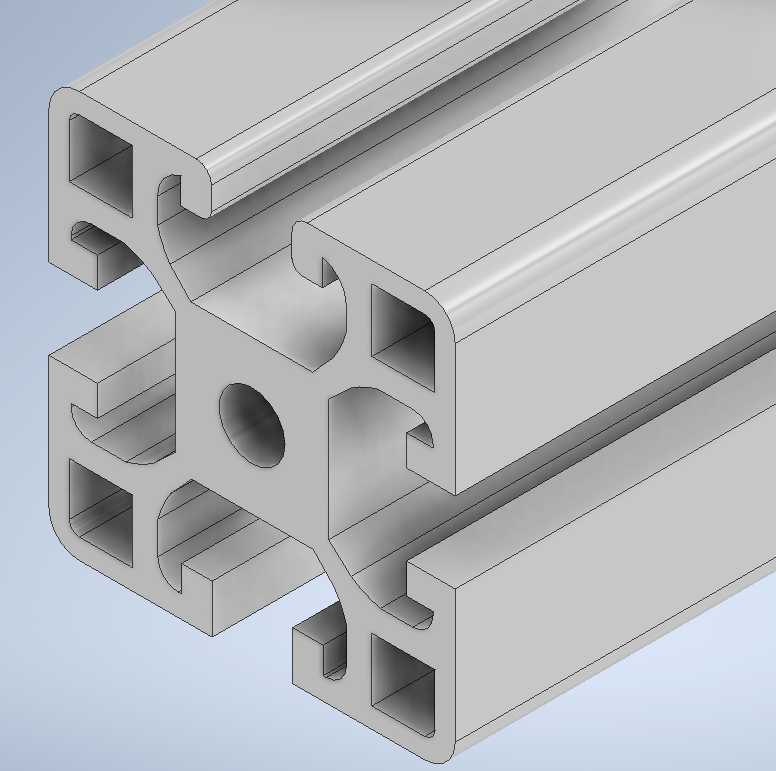

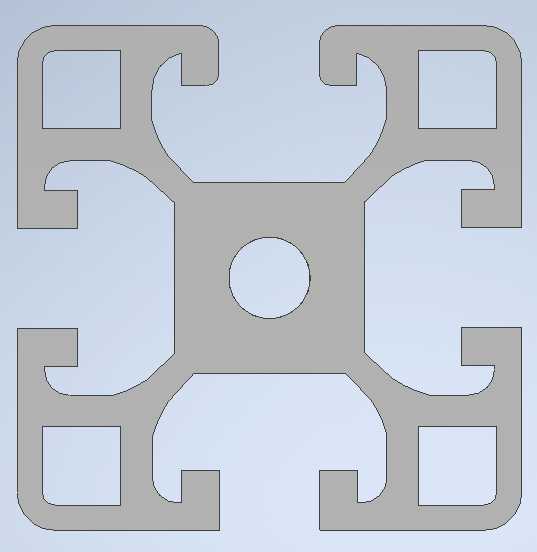

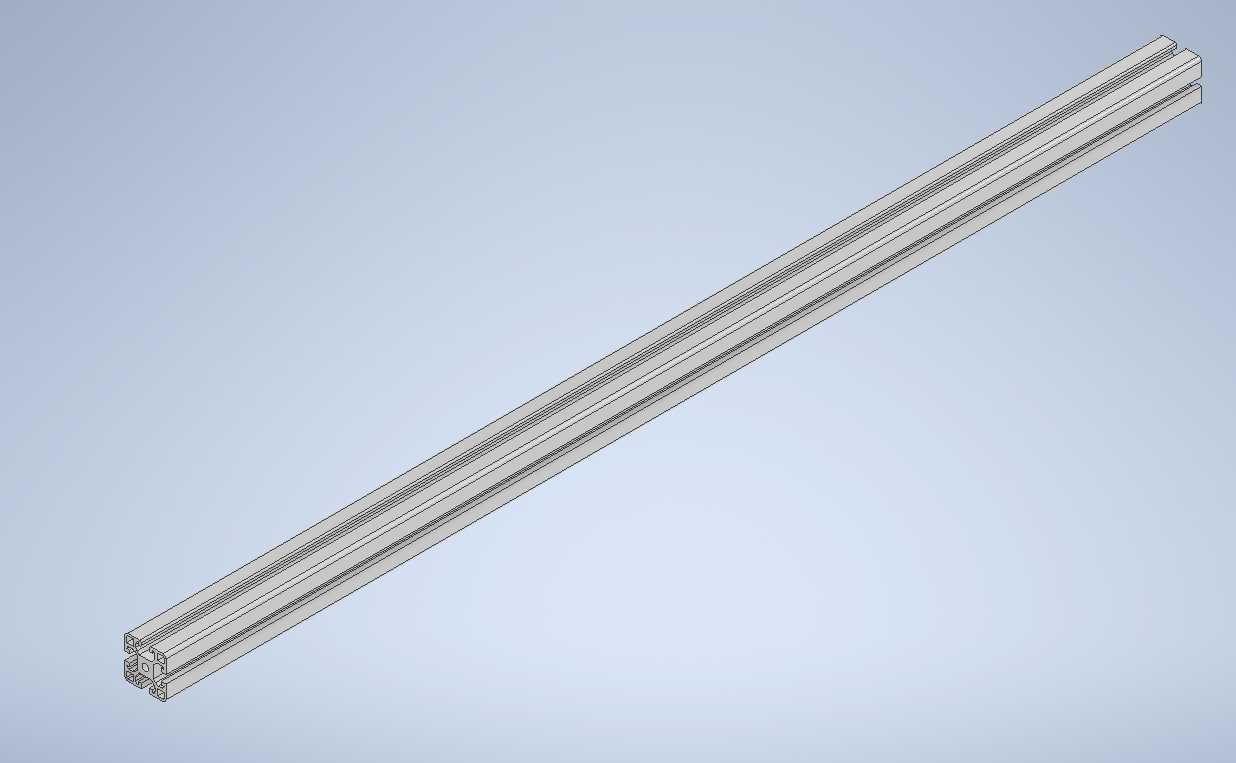

　　在非标自动化设备、生产线机架、检测工位台架的搭建场景里，40系列欧标铝型材是应用覆盖率极高的基础结构件，这款截面尺寸为40mm×40mm的铝型材，单根定尺长度适配1000mm的模块化拼接需求，能覆盖多数小型设备框架、防护栏隔断、物料挂架的搭建跨度，无需额外裁切即可直接用于短跨度支撑结构，减少现场加工工序。从截面结构设计来看，这款型材采用四槽道对称布局，每个侧面都预留了标准T型槽道，槽口尺寸适配通用M6、M8规格的T型螺栓与法兰螺母，安装时无需对型材做钻孔、攻丝处理，只需将螺栓头卡入槽道旋转90度即可完成锁紧固定，能大幅缩短机架的装配周期，后期调整工位布局时，也可直接松脱螺栓移动连接件位置，无需破坏型材本体结构。

　　型材截面的四个边角做了圆弧过渡处理，既避免了尖锐边角带来的安装磕碰风险，也能在安装封板、亚克力防护面板时，配合专用的封边胶条实现无缝贴合，减少框架搭建后的缝隙残留。截面中心位置预留的通孔，可用于穿设设备的气路管线、控制线缆，避免管线外露带来的剐蹭风险，也能让整体机架的布线更加规整，减少理线的工作量。型材的内部筋板采用等壁厚设计，壁厚参数经过力学仿真校核，在1米跨度的简支支撑工况下，可承受均匀分布的静态载荷不发生明显挠曲变形，满足小型检测设备、物料周转台架的承重需求，同时筋板的布局也兼顾了挤压生产的工艺可行性，避免壁厚差异过大导致的挤压成型缺陷，降低生产过程中的废品率。在实际设备搭建过程中，这款型材可与同系列的角码、端盖、脚轮、

　　调节脚座等标准配件直接适配，无需单独设计定制连接件，比如搭建小型设备的操作台时，可在型材底部安装万向脚轮实现工位的灵活移动，也可更换为调节脚座来适配不平整的地面，保证台架的水平度；在搭建设备防护围栏时，可直接在槽道内嵌入网格板或者亚克力板的固定压条，快速完成防护面板的安装，相比传统的方管焊接机架，这种铝型材搭建的结构无需做表面喷漆、防锈处理，铝合金本身的氧化层就能具备良好的抗锈蚀能力，在车间多油污、多切削液飞溅的工况下，也不会出现表层锈蚀脱落的问题，后期维护只需擦拭表面即可保持整洁。从安装边界来看，这款型材的外轮廓尺寸严格控制在40mm×40mm的正方形截面，拼接时相邻型材的对接面可完全贴合，不会出现尺寸偏差导致的拼接缝隙，

　　槽道的位置度公差控制在±0.2mm以内，保证连接件安装时的顺畅度，不会出现螺栓卡入后无法滑动的问题。在做三维建模选型时，这款型材的模型可直接导入装配体环境，通过标准的配合约束即可完成框架的快速拼接，无需重新绘制截面草图，能大幅缩短结构设计阶段的建模周期，同时模型的截面细节完全还原实际生产的型材结构，包括槽道的倒角、内部筋板的圆角、中心通孔的尺寸都与实物一致，在做干涉检查时能准确模拟实际装配的状态，避免后期装配时出现连接件与型材筋板干涉的问题。对于需要做模块化设计的设备来说，这种标准规格的铝型材可实现不同功能模块的快速拼接与拆分，比如生产线的上料工位、检测工位、下料工位都可采用同规格型材搭建，后期调整生产线布局时，可直接拆分模块重新组合，无需重新切割加工型材，降低产线调整的成本。另外，这款型材的截面设计也兼顾了附件扩展的需求，除了常规的连接角码，还可在槽道内安装传感器安装座、管线槽、置物挂板等附件，满足设备搭建过程中的各类扩展需求，比如在设备机架上安装光电传感器时，可直接使用专用的槽用螺母将传感器支架固定在型材任意位置，调整传感器位置时只需松开螺母即可滑动调整，无需重新钻孔固定，大幅提升设备调试的效率。
