工业框架用2080规格铝合金型材结构

　　这款2080规格的铝合金型材，是工业机架搭建场景中应用频次极高的基础构件，在自动化设备机架、生产线旁工位操作台、物料流转货架、设备安全防护围栏、检测设备工装台架的搭建中都能看到这类型材的身影。区别于小规格单槽型材，2080型材的截面宽度达到80mm，单根型材的平面承载能力更强，不需要额外拼接多根20系列型材就能获得足够宽的安装基准面，在搭建需要铺设台板、安装线性导轨、固定输送模组的机架主体时，能大幅减少拼接工作量，同时避免多根型材拼接带来的平面度累积误差。

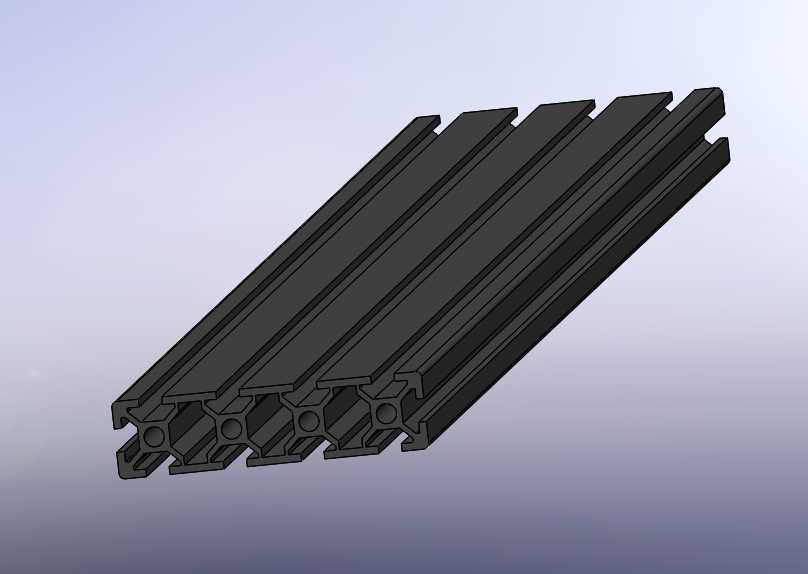

　　从截面结构来看，这款型材采用多腔室中空设计，沿长度方向均匀分布的T型安装槽贯穿型材整体，槽口尺寸适配标准T型螺栓、法兰螺母，不需要在型材上额外打孔攻丝，就能实现任意位置的构件连接，不管是横向拼接其他规格的铝型材，还是安装脚杯、合页、门锁、传感器支架、拖链槽等附属配件，都能通过标准紧固件快速完成装配，后期调整工位布局、增减设备附件时，只需要松开对应位置的紧固件就能重新调整安装位置，不会破坏型材本身的结构完整性。型材内部的加强筋沿长度方向连续分布，在控制型材整体重量的前提下，有效提升了截面的抗弯、抗扭性能，当型材作为机架横梁使用时，在常规的静态载荷下，型材的挠度变形量能控制在工业设备允许的范围内，不会因为长期承载出现明显的下弯变形，保障机架上安装的精密部件运行精度。

　　这款型材的外形尺寸为截面20mm厚度、80mm宽度，单根建模长度为800mm，这个长度段刚好适配多数小型桌面级设备机架的立柱、或者中型设备的横向支撑梁尺寸，选型时可以根据实际机架的尺寸需求，直接截取对应长度使用，不需要做额外的拼接加长。安装边界方面，型材的T型槽中心到型材外边缘的距离符合工业铝型材的通用安装标准，和同系列2020、2040型材拼接时，连接面可以完全对齐，不会出现台阶错位，配套使用的角件、连接板、端盖等配件都可以直接选用20系列的标准配件，不需要单独开模定制非标连接件，能有效降低项目的物料采购成本和装配调试周期。

　　在实际设计选型过程中，这类宽面20系列型材常被用在对安装平面宽度有要求，但整体载荷不算特别大的场景，比如小型自动化检测设备的台面支撑梁，因为80mm的宽度刚好可以直接固定宽度70mm左右的微型输送皮带线，不需要额外加装安装转接板；在设备防护围栏的搭建中，这款型材可以作为围栏的上下横梁，单根型材的两个侧面都有T型槽，一侧可以固定围栏的网格板或者亚克力挡板，另一侧可以用来安装警示标识、传感器走线槽，不需要在横梁上额外固定其他型材来拓展安装位。另外，型材的表面采用阳极氧化处理，表层氧化膜致密，在常规的车间生产环境下具备不错的抗腐蚀能力，长期使用不会出现表层锈蚀掉漆的问题，日常清洁只需要擦拭表面就能去除油污、灰尘，维护成本极低。

　　从建模细节来看，这款型材的模型还原了实际产品的所有结构特征，包括T型槽的内部倒角、加强筋的过渡圆角、截面腔室的壁厚分布，在做整机装配干涉检查时，可以完全模拟真实型材的装配状态，不会出现因为模型简化导致的装配间隙误判，比如在设计T型螺栓的安装空间时，可以直接参照模型的槽内尺寸确认螺栓头的活动范围，避免实际装配时出现螺栓无法卡入槽内的问题。同时模型的端面特征完整，在做型材端面的端盖安装、地脚连接板连接设计时，可以直接匹配对应标准件的安装孔位，减少设计阶段的重复绘图工作量。
