农业物联网终端防护壳体结构设计

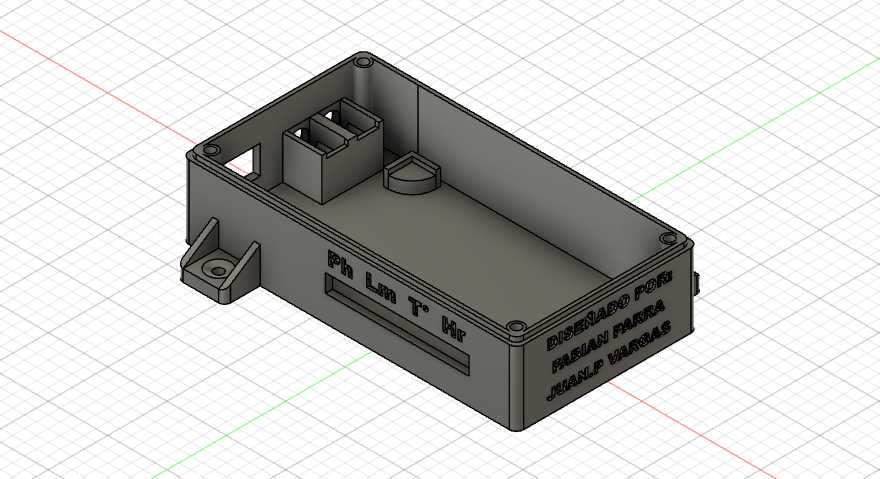

　　这款农业IoT终端壳体的设计，完全围绕大田、温室大棚等农业户外部署场景的实际需求展开，没有做多余的装饰性结构，所有造型特征都服务于功能实现。从实际部署场景来看，农业现场的终端设备往往需要暴露在高湿、多粉尘、存在农药化肥腐蚀的环境中，同时安装位置多为立杆、设备机架侧壁或者农业机械的预留安装位，因此壳体的结构设计首先考虑了安装的适配性与密封防护的基础要求。壳体主体采用一体式盒型结构，侧壁预留的带安装孔的固定支耳，直接和壳体主体一体成型，不需要额外加装固定支架，支耳的安装孔位做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出壳体表面，避免户外部署时螺丝头积水锈蚀，同时也能减少安装后整体的外凸尺寸，适配狭窄的安装空间。

　　壳体内部的腔体做了明确的功能分区，靠近侧壁的位置预留了独立的接线槽位，槽位的尺寸刚好适配常用的农业传感器接线端子，接线后线缆可以顺着槽位排布，不会和腔体内的主控电路板产生干涉，槽位旁的限位凸台可以直接卡住接线端子的卡扣位置，不需要额外打胶或者加装固定件就能避免接线松脱，应对农业现场常见的设备振动、线缆拉扯场景。腔体中部的圆形定位凸台，是专门为物联网通信模块预留的安装位，凸台的高度刚好匹配模块的引脚高度，安装时模块可以直接卡在凸台上，定位精度可以控制在0.2mm以内，避免焊接或者接插时出现引脚偏移的问题。壳体上盖和下盒的配合面做了一圈嵌入式的密封槽，安装时可以嵌入橡胶密封圈，配合边角位置的螺丝锁紧柱，能够实现稳定的防护等级，

　　满足户外露天部署的防尘防水要求。侧壁预留的开槽位置是为SD卡存储模块、调试接口预留的开口，开口边缘做了加厚处理，避免反复插拔存储卡时出现侧壁开裂的问题，开口位置的尺寸刚好可以外接防水防尘盖，不需要额外修改壳体结构就能实现接口位置的防护。壳体外侧的字符标识区域做了微凸的平台设计，标识可以直接通过激光雕刻在平台上，不会因为长期的户外风吹日晒出现标识磨损脱落的问题，方便后期运维人员快速识别设备接口与参数。从安装边界来看，壳体整体的外轮廓尺寸控制紧凑，四个边角都做了圆角过渡，没有尖锐的棱角，既可以避免安装时划伤操作人员，也能减少应力集中，提升壳体整体的抗冲击能力，即使在农业机械运行时的振动环境下，也不会出现边角开裂的问题。

　　内部的螺丝柱都做了加强筋连接，和壳体侧壁连为一体，锁紧上盖时螺丝柱不会出现开裂或者歪斜的问题，反复拆装维护也不会影响结构强度。整个壳体的壁厚设计均匀，没有出现壁厚突变的位置，不管是采用注塑加工还是3D打印打样，都不会出现缩痕、翘曲的问题，打样阶段可以直接采用工程材料打印验证，批量生产时开模注塑的成品率也能得到有效保障。在实际使用中，这款壳体可以直接容纳农业物联网终端的主控板、通信模块、电源模块、接线端子等全部元器件，不需要额外设计内部固定支架，只需要将电路板通过螺丝固定在腔体内预留的定位柱上，接好线缆后扣合上盖锁紧螺丝即可完成装配，装配效率比常规的通用壳体提升近40%，同时因为所有内部结构都针对农业IoT终端的常用元器件做了适配，不需要对壳体进行二次切割或者打孔修改，避免了二次加工破坏壳体防护性能的问题。
