带法兰连接的锥形风管过渡放样构件

　　在工业通风除尘、暖通空调送排风、物料气力输送的管路布设场景中，变径过渡构件是解决不同管径管路对接、转向衔接的核心零件，这类构件的加工精度直接决定整套管路系统的密封性能、风阻损耗与运行稳定性。日常现场施工中，常遇到两端通径存在差异、且需要兼顾转向过渡的管路对接需求，常规等径弯头或直锥形变径管无法同时满足变径与转向的双重要求，这就需要用到放样制作的锥形过渡弯头构件。

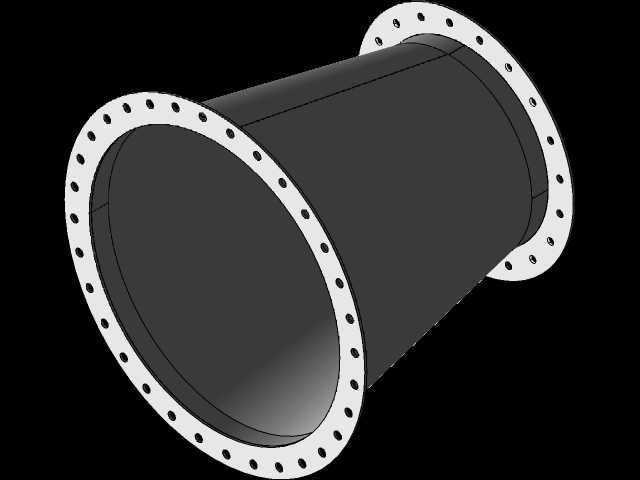

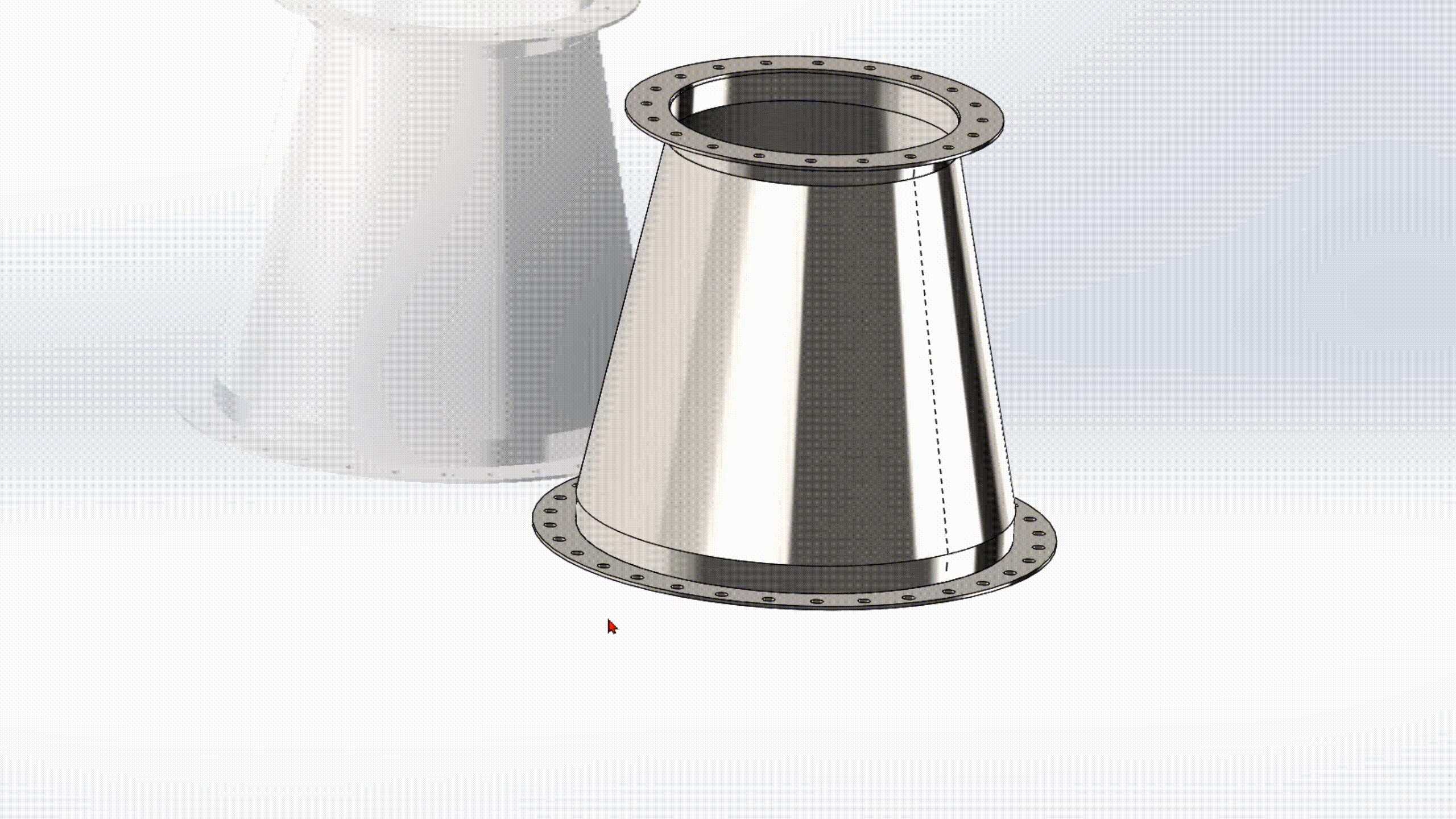

　　这类构件的主体采用截顶圆锥台结构，两端分别焊接带螺栓孔的平焊法兰，法兰端面上的螺栓孔沿圆周均匀分布，孔位公差控制在±0.2mm范围内，保证现场安装时能够与上下游管路的法兰盘精准对位，无需现场扩孔调整。圆锥台的锥度根据两端对接管路的通径差值计算确定，锥面的钣金展开采用三角形放样法完成，避免卷制过程中出现锥面褶皱、端口椭圆度超差的问题，卷制成型后锥面的纵缝采用满焊工艺处理，焊缝打磨平整后做密封试验，杜绝运行过程中出现漏风、漏料的问题。

　　从安装边界来看，构件两端法兰的外径比对应对接管路的法兰外径一致，法兰厚度根据管路运行压力选定，常规低压通风场景下采用6-8mm厚的普通碳素结构钢板制作即可满足强度要求，若应用在高压气力输送场景，则需要适当增加法兰与锥壁的板材厚度，同时在法兰与锥面的衔接位置增加三角加强筋，避免长期受管路振动、内部风压冲击出现焊缝开裂的问题。构件的整体轴向长度根据现场管路的布设空间确定，在满足转向角度、变径比要求的前提下，尽可能缩短轴向尺寸，减少不必要的空间占用，同时降低管路内部的风阻损耗。

　　设计这类钣金构件时，首先要明确两端对接管路的公称通径、法兰标准、管路的转向角度、系统运行压力与输送介质属性，再结合现场的安装空间确定构件的整体高度与锥度参数。建模过程中需要同步完成钣金展开图的输出，展开图上要标注清楚纵缝的焊接收缩余量、法兰焊接的定位基准线，方便车间下料加工时直接参照，不需要二次计算放样尺寸。卷制过程中要使用专用的锥面卷板设备，控制每次下压的进给量，避免锥面出现局部凹陷、曲率不均的问题，卷制成型后先点焊固定纵缝，校验两端端口的椭圆度与端面垂直度，误差控制在允许范围内后再完成满焊作业，最后焊接两端法兰，焊接过程中要采用对称焊接的工艺，避免法兰受热不均出现翘曲变形，影响后续安装的密封性能。

　　在实际应用中，这类过渡构件常被用在除尘系统的风机进出口位置，用来对接不同通径的风机接口与主通风管路，同时补偿管路安装过程中产生的少量位置偏差；也会用在粮食、塑料粒子等物料的气力输送管路中，实现不同管径管路的平滑过渡，避免物料在变径位置出现积料、堵管的问题。相较于采用多段等径管件拼接的变径转向结构，整体放样制作的锥形过渡弯头内部流道更平滑，没有突兀的折角与台阶，能够有效降低管路内部的湍流损耗，减少风机的运行能耗，同时整体结构的密封性能更好，减少了拼接焊缝的数量，降低了后期运维过程中出现漏点的概率。
