CA6140机床进给机构安装支座结构

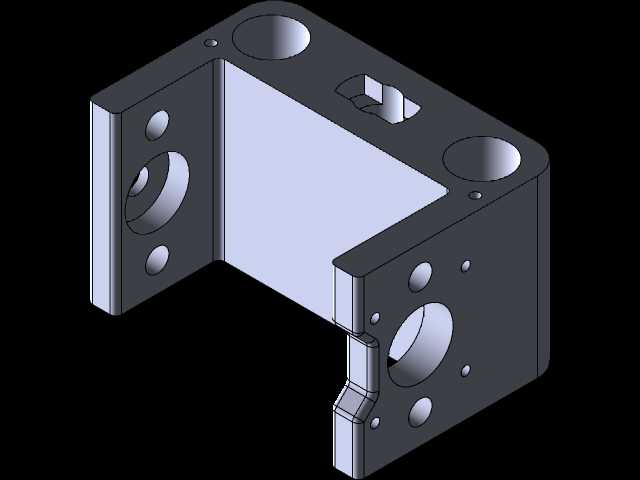

　　在普通卧式车床的进给传动系统布局中，这类安装支座承担着核心传动部件的定位与载荷传递作用，日常加工场景中，CA6140车床的丝杠、光杠传动端的支撑、进给齿轮组的安装定位都依赖这类结构件完成基准固定，它直接决定了进给运动的传动精度，进而影响车削加工时的螺纹导程精度、外圆进给的表面粗糙度表现，一旦支座出现安装面磨损或者定位孔偏移，很容易出现进给爬行、传动异响甚至打齿的故障。从结构设计逻辑来看，这个支座采用了开放式的U型槽腔体结构，腔体内部预留的空间刚好可以容纳进给系统的滑移齿轮组件以及拨叉联动结构，两侧立板上的大直径通孔是传动光杠或者丝杠的穿装通道，孔周分布的小直径螺纹孔用于安装轴端挡圈、轴承端盖这类轴向定位零件，

　　能够限制传动件的轴向窜动，保证传动间隙处于合理的设计区间。支座顶部的两个大直径沉孔是整体安装到床身导轨侧安装基面的固定孔，沉孔设计可以让内六角圆柱头螺栓的头部完全沉入孔内，不会突出支座上表面干涉其他周边部件的运动轨迹，立板侧面的小定位销孔则是装配时的工艺定位基准，能够保证支座安装时与床身基面的位置度公差，减少装配时的找正时间。设计过程中需要重点考量几个核心边界：首先是安装基面的平面度要求，支座与床身贴合的底面平面度公差需要控制在0.02mm以内，否则螺栓锁紧后会导致支座本体产生形变，直接造成两侧立板的传动孔同轴度超差，引发传动卡滞；其次是两侧传动孔的同轴度，这个公差直接决定了穿装在孔内的传动轴运转是否顺畅，

　　设计时一般会将同轴度公差设定为Φ0.015mm，同时孔的内径公差按照H7级精度设计，适配深沟球轴承或者铜套的安装配合。另外，支座的壁厚设计也经过了刚度校核，在承受传动齿轮的径向啮合力、传动轴的重力载荷时，支座的最大形变量需要控制在0.01mm以内，避免因刚度不足导致传动精度下降，立板与底板连接的位置做了圆角过渡处理，减少应力集中，避免车床长期运行过程中受交变载荷作用出现焊缝开裂或者本体断裂的问题。从实际装配的角度来说，这个支座的安装边界需要匹配CA6140车床床身侧壁的现有安装孔位，两个顶部固定孔的中心距需要与床身预制孔完全一致，腔体的开口方向需要正对进给箱的输出轴位置，保证齿轮啮合的侧隙处于0.1-0.2mm的合理区间，

　　侧面预留的凸台结构是用于安装行程开关或者润滑管路接头的位置，能够在不额外增加安装支架的情况下完成进给限位检测和传动部件的定点润滑。这类支座在加工时一般采用铸铁材料铸造毛坯，经过时效处理消除内应力后再进行铣削、镗削加工，保证各个配合面的精度要求，铸铁材料本身的减震性能也能够吸收传动过程中产生的振动，提升进给运动的平稳性，在日常设备维护中，这个部件也是检查的重点，需要定期检查固定螺栓的预紧力、传动孔内轴承的磨损情况，及时更换润滑脂，避免因支座故障导致的加工精度超差问题。
