CSWP认证考试练习弯臂支撑结构件

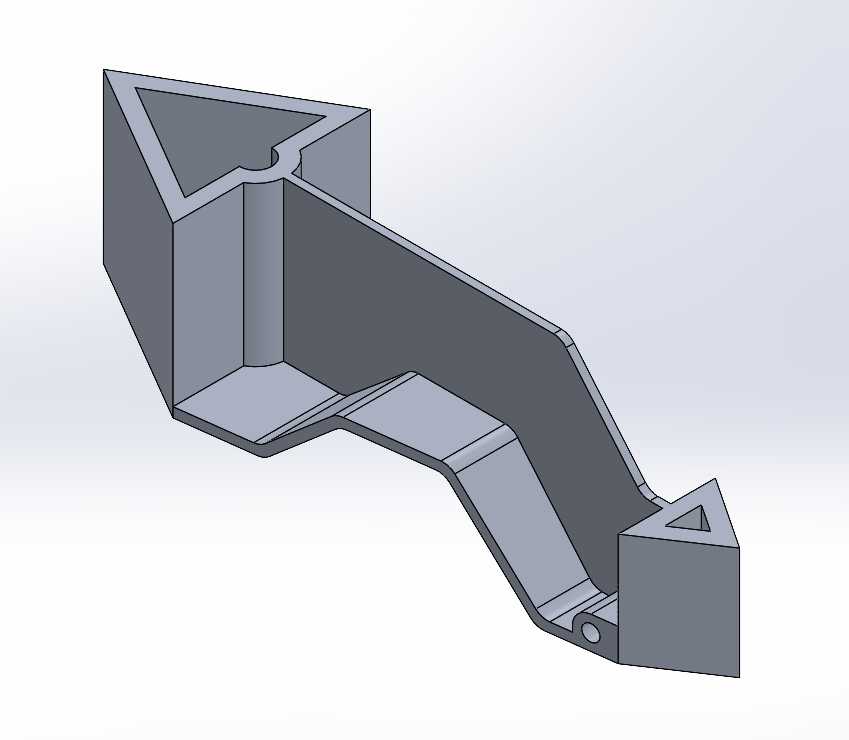

　　该弯臂类支撑构件属于机床加工领域常用的异形支撑类零件，在实际生产场景中，这类零件多应用于CA6140系列普通车床的辅助支撑工位，承担刀架侧延伸部件的载荷传递与位置定位作用，日常工况下需要承受切削过程中产生的交变径向载荷，同时要保证安装后与相邻部件的位置精度不发生偏移，避免加工过程中出现振刀、让刀等影响工件加工精度的问题。从结构设计逻辑来看，该零件采用一体化弯折成型的主体结构，两端分别设置三角加强型安装座，上端安装座预留圆形定位孔位，可与车床床身侧的定位销轴配合实现快速定位，下端安装座设置小型三角定位槽与铰接孔，能够与进给机构的摆臂组件形成铰接配合，中间弯折段采用等壁厚的槽型截面设计，在保证整体结构刚度的前提下尽可能降低零件自重，

　　减少运动过程中的惯性冲击。在设计过程中，首先需要明确零件的安装边界条件：上端安装面与床身定位面的贴合度需要达到85%以上，定位孔与销轴的配合公差选用H7/g6间隙配合，保证拆装便捷的同时不会出现过大的配合间隙；下端铰接孔与连接销的配合公差选用H8/f7，满足摆臂摆动过程中的转动灵活性，同时避免铰接处出现旷量。零件的外形尺寸沿着弯折走向总长度控制在220mm范围内，上端安装座的截面尺寸为60mm×50mm，下端安装座截面尺寸为40mm×35mm，中间弯折段的壁厚统一为4mm，所有转角处均设置R2的内圆角与R1.5的外圆角，避免应力集中导致零件在交变载荷下出现疲劳断裂。从功能特性层面来说，

　　该零件的槽型截面结构可以在承受垂直于安装面的载荷时，将载荷均匀分散到两侧的侧壁上，相比实心结构能够降低35%左右的材料用量，同时刚度损失控制在10%以内，兼顾了轻量化与结构强度的需求；两端的三角加强结构分别对应安装孔的受力方向，能够抵消安装螺栓预紧力带来的局部变形，保证安装面的平面度长期保持在0.02mm以内。在实际建模练习过程中，这类零件是CSWP认证考试中典型的多特征组合建模题型，需要熟练运用拉伸、切除、圆角、薄壁特征等基础建模命令，同时要注意建模过程中特征顺序的合理性，优先创建主体轮廓特征再进行局部切除与圆角处理，避免出现特征重建错误；在尺寸标注层面，需要严格按照工程图的基准要求设置建模基准，

　　以上端安装孔的轴线作为第一设计基准，下端铰接孔的轴线作为第二设计基准，保证所有尺寸的标注逻辑与实际加工工艺一致，避免出现尺寸链封闭或者基准不重合的问题。在实际装配场景中，该零件安装完成后需要保证中间弯折段的下表面与床身导轨面的平行度误差不超过0.03mm/100mm，避免与进给过程中的拖板部件发生运动干涉，同时上端定位孔的轴线需要与车床主轴轴线保持平行，平行度误差控制在0.02mm以内，保证连接的摆臂部件运动轨迹与进给方向一致。零件的材料选用45号钢，表面进行发黑处理提升防锈能力，安装面需要进行磨削加工保证表面粗糙度达到Ra1.6，其余非配合面的表面粗糙度达到Ra6.3即可满足使用要求。在受力校核层面，通过有限元模拟可以发现，零件在承受最大1200N的径向切削载荷时，最大应力出现在中间弯折段的转角位置，应力值约为125MPa，远低于45号钢的屈服强度，安全系数达到2.8以上，能够满足长期重载切削的使用需求；最大变形量出现在下端安装座的端部位置，变形量约为0.018mm，不会对加工精度造成明显影响。这类异形支撑件的设计难点在于弯折角度的精准控制，需要匹配相邻部件的运动轨迹，避免运动过程中出现干涉，同时要在有限的安装空间内实现足够的支撑刚度，建模过程中需要反复核对安装边界尺寸，确保每个特征的尺寸都与实际装配需求匹配，不能出现尺寸偏差导致零件无法安装。
