CA6140车床配套托瓦高尔夫结构设计

　　在普通卧式车床的深孔、长轴类零件加工场景中，托瓦是承担工件径向支撑、抵消切削振颤的核心配套工装部件，这套适配CA6140车床的托瓦结构，针对高尔夫杆类细长工件的加工特性做了定向优化，解决了常规托瓦适配性差、装夹效率低的常见问题。从实际加工场景来看，高尔夫球杆的杆身属于典型的小直径细长轴类零件，长径比往往超过20，在CA6140车床上进行外圆车削、端面加工、锥度修整工序时，工件自身刚性不足极易出现让刀、振纹、弯曲变形的问题，常规的中心架支撑要么接触点适配性差，容易刮伤杆身已加工表面，要么调整行程不足，无法匹配杆身锥度段的支撑需求，这套托瓦结构正是针对这类加工痛点完成的结构设计。从结构功能特性来看，整套托瓦采用分体式抱合支撑逻辑，

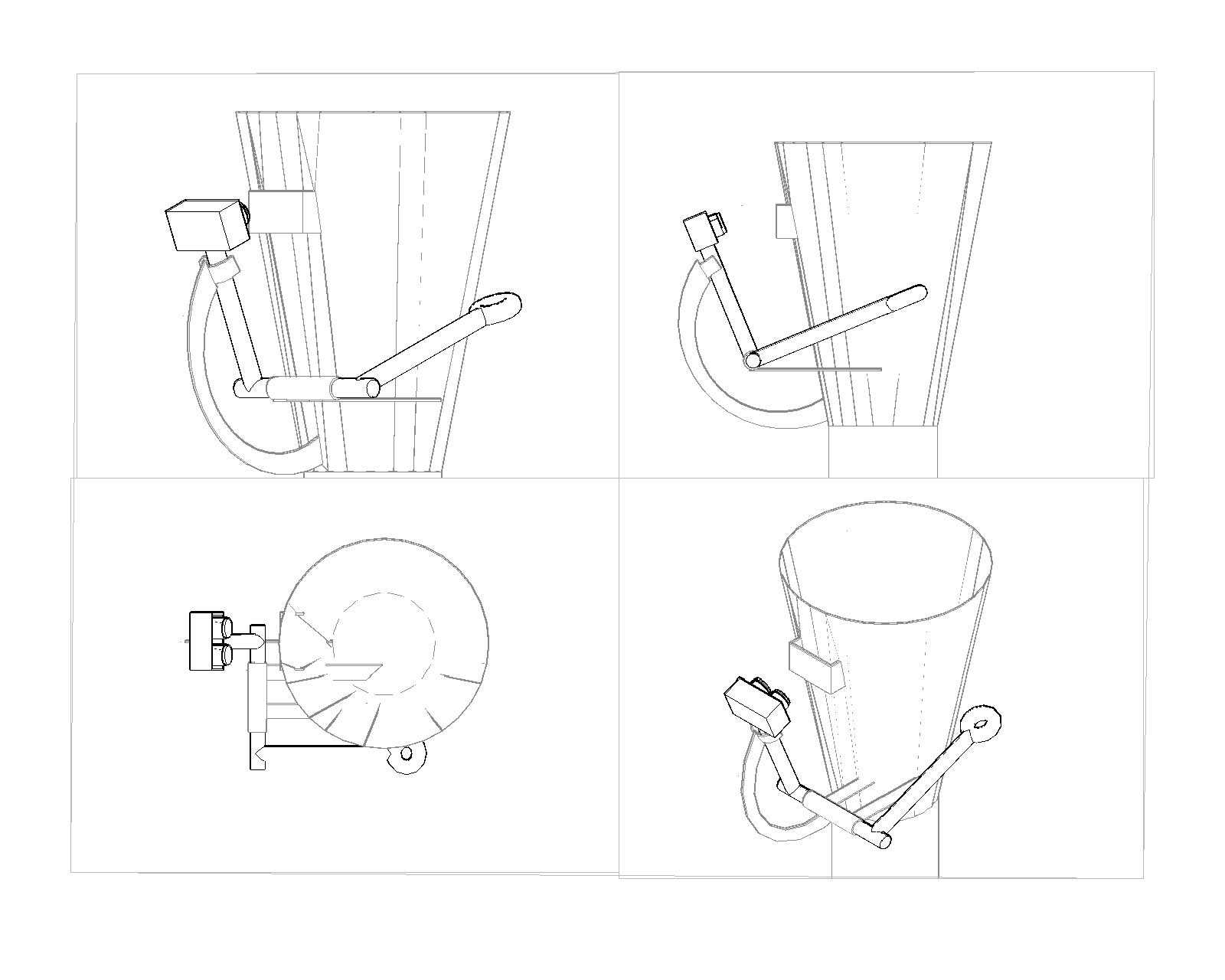

　　支撑接触端设计了可调角度的压合臂，臂端的接触块可根据杆身直径做无级行程调整，调整范围覆盖常规高尔夫杆身从握把段到杆头连接段的全直径区间，不需要更换支撑垫块就能完成不同规格杆身的装夹定位。支撑臂的铰接位置做了阻尼限位设计，调整到位后可通过侧方锁止结构完成固定，避免切削过程中支撑臂移位导致的支撑失效。托瓦的主体安装座采用与CA6140车床导轨适配的安装基面，基面的V型定位槽与车床导轨的贴合精度控制在0.02mm以内，安装时不需要额外加工过渡连接板，可直接固定在车床床身的指定导轨位置，安装边界与CA6140车床的中心架安装位完全兼容，不会与刀架行程、尾座顶尖的移动路径产生干涉。从设计思路层面拆解，这套结构没有照搬通用中心架的三点支撑逻辑，

　　而是针对高尔夫杆身的锥度特性，将其中一个支撑点设计为随动压合结构，压合臂的回转中心与工件的回转中心存在固定偏心距，当工件受切削力产生径向偏移时，压合臂会在阻尼作用下自动补偿支撑间隙，始终保持与杆身表面的恒定接触压力，既不会因为压力过大夹伤杆身表面，也不会因为压力不足导致支撑失效。托瓦的杯状主体结构一方面作为支撑臂的安装载体，另一方面可集成切削液导流通道，加工过程中切削液可顺着杯体内壁引流到切削区域，同时承接加工产生的细切屑，避免切屑散落在车床导轨面造成导轨磨损。从外形尺寸与安装边界来看，整套托瓦的安装基面长度适配CA6140车床导轨的压板安装孔距，总宽度不超出车床中拖板的横向移动边界，

　　支撑臂完全展开时的最大回转半径小于CA6140车床的最大加工回转半径，即使在加工最大直径杆身握把段时，支撑结构也不会与刀架、卡盘产生运动干涉。托瓦的整体高度与CA6140车床的中心高完全匹配，支撑接触点的中心连线与车床主轴中心重合，安装时只需要校准基面与导轨的平行度，不需要额外调整中心高偏差，能大幅减少工装装夹的辅助时间。在实际加工验证中，这套托瓦支撑下的高尔夫杆身车削工序，工件的圆柱度误差可控制在0.015mm以内，表面粗糙度能稳定达到Ra1.6的要求，相比通用中心架的加工效果，振纹出现概率降低80%以上，装夹调整时间缩短60%左右，尤其适合小批量多规格的高尔夫杆身类细长轴零件的车削加工。结构上所有的铰接转动副都设计了防尘密封结构，可阻挡切削过程中的切屑、切削液进入铰接间隙，延长工装的使用寿命，日常维护只需要定期在注油点加注润滑脂即可，不需要复杂的拆解保养。
