M9x0.5外螺纹亚克力激光准直透镜座

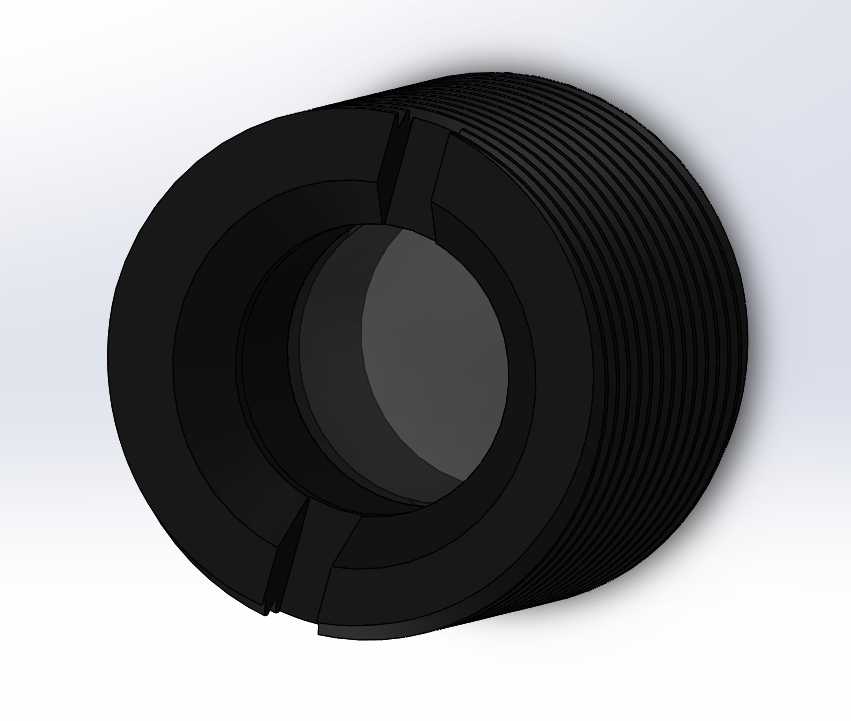

　　在小型激光模组、工业激光打标辅助定位、桌面级激光雕刻机光路校准这类场景里，准直透镜的安装固定件直接决定光路同轴度的稳定性，这款带M9x0.5外螺纹的亚克力透镜安装座，就是针对小口径激光准直场景设计的配套结构件。从结构设计逻辑来看，整体采用筒状回转体结构，外圆周全程加工M9x0.5细牙外螺纹，细牙螺纹的选型本身就考虑了光学件调节的精度需求——0.5mm的螺距在旋转调节透镜轴向位置时，每转动一圈的进给量更小，配合配套的内螺纹安装基座，可以实现透镜焦距的微米级微调，刚好匹配激光准直对透镜位置精度的严苛要求，避免粗牙螺纹调节步距过大导致的焦点偏移、光斑发散问题。筒身一端设计有对称的缺口卡槽，这个结构不是随意添加的，实际装配时可以用专用卡具卡住两个缺口施加扭矩，既方便把透镜座拧入安装基座，也能避免直接夹持筒身外螺纹导致的牙型损伤，同时在后期光路维护需要微调焦距时，不用完全拧下整个透镜座，用卡具卡住缺口就能小角度转动调整，操作便利性提升明显。透镜安装腔的内径尺寸按照常规小尺寸准直透镜的外径公差带设计，腔体内壁预留了透镜粘接固定的台阶位，装配时可以将亚克力透镜平稳放置在台阶上，用光学专用胶沿圆周均匀点胶固定，不会出现透镜倾斜、光轴偏移的问题，台阶的轴向位置也经过测算，保证透镜装入后，其光学焦点的初始位置处于螺纹调节行程的中间段，给后续的焦距校准留出足够的前后调节余量。材质选用亚克力也就是有机玻璃，

　　一方面是因为亚克力本身对常用的工业激光波段透过率表现稳定，不会像部分金属件那样在长期受激光散射照射后出现反光杂散光干扰，另一方面亚克力的加工性能优异，车削加工外螺纹和内腔时可以获得很高的表面光洁度，不需要额外做表面发黑或者消光处理，自身的哑光黑材质就能有效吸收筒内的杂散光，减少光路中的鬼影、光斑边缘发虚的问题。从安装边界来看，整个零件的最大外径就是M9螺纹的大径9mm，轴向总长度控制在适配小型激光模组的尺寸范围内，安装时只需要在对应的设备基座上加工出M9x0.5的内螺纹孔，就可以直接拧入安装，不需要额外设计压圈、紧固件，整体装配结构非常简洁，适合批量装配的小型激光设备使用。在实际的机床加工场景中，

　　这类零件通常用小型数控车床走心机一次装夹完成外螺纹、内腔、端面卡槽的全部加工，一次装夹的工艺能保证外螺纹和内腔的同轴度控制在0.02mm以内，避免不同工序装夹带来的同轴度误差，这个精度等级刚好满足激光准直光路对零件形位公差的要求——如果同轴度超差，透镜装入后光轴会和螺纹轴线出现偏角，最终输出的激光光斑就会出现椭圆、偏移的问题，直接影响设备的定位或者加工精度。另外筒身的壁厚设计也经过考量，在保证螺纹强度足够承受装配扭矩的前提下，尽可能做薄壁厚，一方面减轻整个透镜组件的重量，在一些需要移动光路的设备比如飞行光路激光打标机上，能降低运动负载，提升光路运动的响应速度，另一方面亚克力材质本身的刚性足够支撑薄壁厚结构，

　　不会在装配或者调节过程中出现筒身变形挤压透镜的问题。很多一线做小型激光设备调试的工程师都有体会，准直透镜的固定件如果设计不合理，哪怕透镜本身的光学参数达标，最终出光效果也会打折扣，比如有的固定件没有设计调节用的卡槽，调节时只能用钳子夹筒身，很容易夹裂亚克力材质，或者夹坏螺纹导致调节卡顿；有的固定件没有预留透镜粘接台阶，装配时透镜直接顶在螺纹端面，很容易出现倾斜，需要反复垫铜箔调整，非常耗费装配时间。这款结构的设计就避开了这些常见的问题，对称卡槽的深度刚好适配常用的卡具尺寸，不会因为卡槽过深导致筒身结构强度下降，也不会因为过浅导致卡接时打滑；内腔的台阶高度刚好和常用的3mm、4mm厚度准直透镜匹配，不需要额外加垫圈调整透镜位置，装配时直接放入透镜点胶即可，能大幅提升装配效率。在实际应用中，这类透镜座除了用在工业激光定位设备上，也可以用在DIY激光模组、教学实验用激光光路搭建、小型激光测距仪的发射端光路固定场景，因为M9x0.5的螺纹是小尺寸激光组件的常用接口规格，通用性很强，不需要定制特殊的安装接口就能和市面上多数现成的激光二极管基座、散热座匹配。从长期使用的可靠性来看，亚克力材质的抗震动性能比玻璃材质好很多，在设备运输或者车间设备运行产生震动的场景下，不会像玻璃透镜座那样容易出现碎裂问题，同时亚克力的耐候性也能满足常规工业车间的使用环境，不会因为温度小幅变化出现明显的热胀冷缩导致透镜位置偏移，保证光路长期稳定。
