光环CE主题立体标识造型结构设计

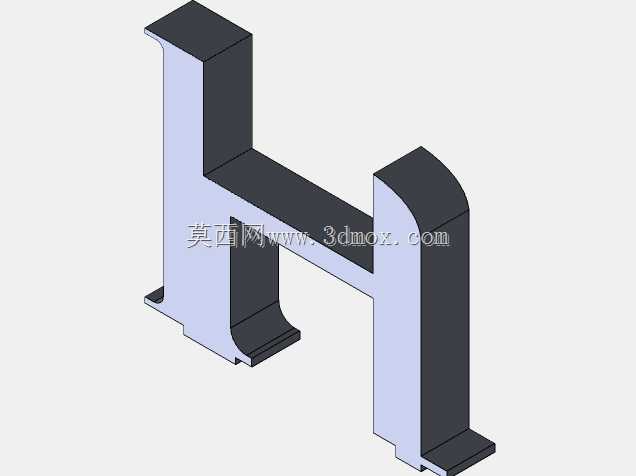

　　这款立体标识造型在结构设计阶段，首先明确了其核心应用场景覆盖线下主题展陈布置、IP周边实体摆件制作、文创产品打样验证三个主要方向，设计过程中没有采用常规平面标识拉伸的简单建模逻辑，而是针对不同使用场景的安装边界做了差异化的结构预留。针对桌面摆放的使用需求，整体造型的底部做了0.8mm高度的平整安装基准面，所有字符的下边缘共面度公差控制在0.1mm以内，放置在水平台面上不会出现翘边、晃动的问题，不需要额外加装支撑脚就可以稳定放置，基准面的边缘做了R0.3的圆角处理，避免锐边划伤接触面或者使用者手部。针对墙面挂载的安装需求，在H字符和末尾环形字符的背部预留了深度1.2mm的沉头安装孔位，孔位中心距离造型背部平面的距离经过反复测算，使用常规M3规格的沉头螺丝安装时，螺丝头部可以完全没入沉孔内，不会突出背部平面影响安装贴合度，两个安装孔的中心连线与水平基准面平行，安装后不会出现倾斜偏移的问题。

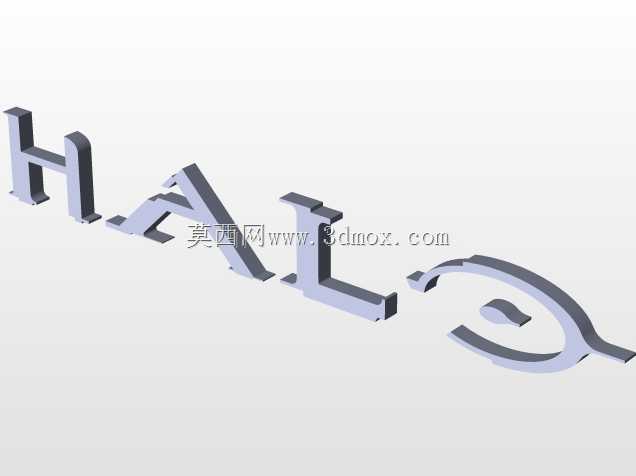

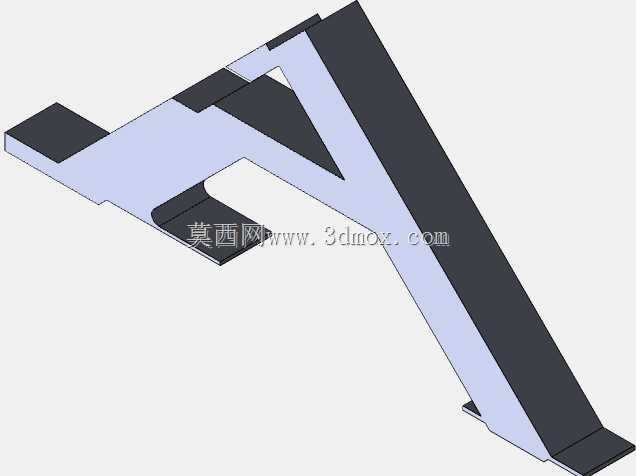

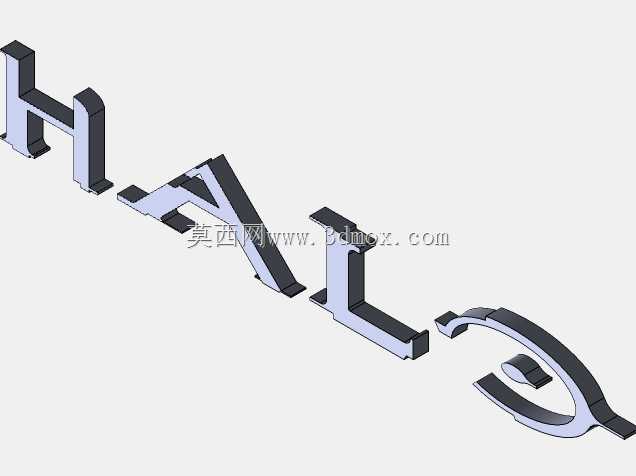

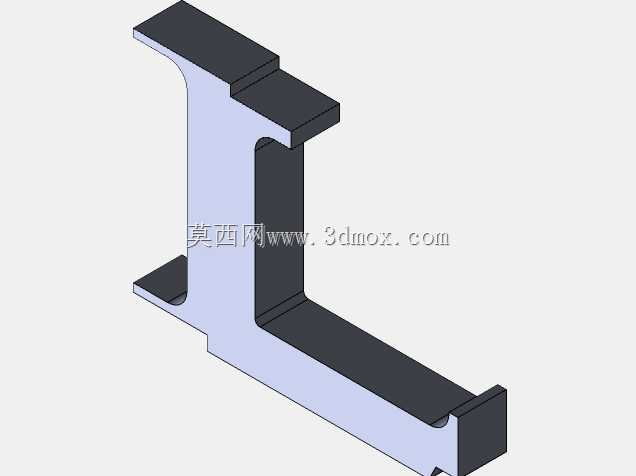

　　在外形尺寸的把控上，整体造型的长宽比例严格参照原版标识的视觉比例做了等比例缩放，单字的笔画厚度统一设定为5mm，既保证了小尺寸打样时的结构强度，不会因为壁厚过薄出现打印或者注塑过程中的缺料、变形问题，也不会因为壁厚过大导致整体重量超标，增加安装或者摆放的负担。字符之间的间距经过多次调整，没有采用等距排布的常规逻辑，而是根据每个字符的视觉重心做了微调，比如A字符和L字符之间的间距比H和A之间的间距小0.7mm，末尾环形造型和L字符的间距做了1.2mm的收窄，避免环形造型视觉重量过大导致整体标识出现重心右偏的视觉误差。

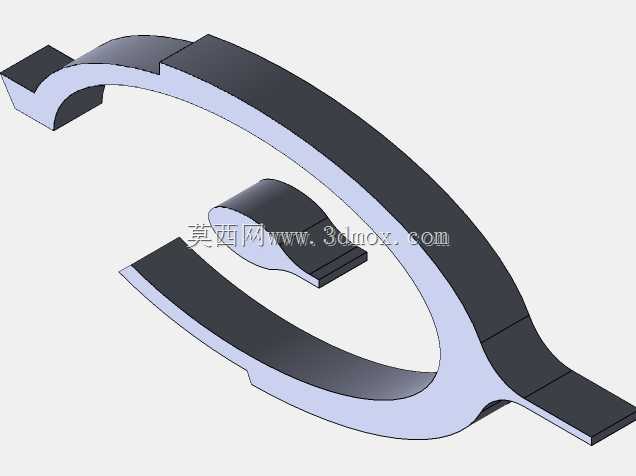

　　细节结构处理上，所有字符的外边缘都做了0.2mm的倒角处理，既可以消除加工过程中产生的锐边毛刺，也能在光线照射下形成均匀的轮廓高光，提升整体造型的精致感。末尾的环形造型没有采用封闭整圆的结构，而是根据原版标识的视觉特征做了缺口处理，缺口位置的端面做了和笔画厚度一致的平整处理，环形内部的小型凸起结构和主环的连接位置做了R1的过渡圆角，避免连接处出现应力集中，在受到外力磕碰时不会出现断裂的问题。环形造型的弧度经过三次曲率调整，保证从正面、侧面45度视角观察时，都能呈现出流畅的弧形轮廓，不会因为曲率突变出现视觉上的棱角感。

　　设计过程中还考虑了不同加工工艺的适配性，针对3D打印加工场景，所有结构的最小壁厚都控制在1.2mm以上，悬空位置的倾斜角度都大于45度，打印过程中不需要额外添加支撑结构就可以顺利成型，减少后期支撑去除的工作量，也避免支撑残留影响表面质感。针对注塑加工场景，所有结构的拔模斜度统一设定为1.5度，没有出现倒扣结构，模具拆分时可以直接采用上下模的简单结构，不需要额外设计抽芯机构，大幅降低模具加工成本和后期生产的良率风险。针对激光切割后粘接的加工场景，每个字符的截面都是规整的平面，没有曲面结构，切割后的板材可以直接通过平面粘接组装成型，不需要做额外的曲面修配，降低小批量手工制作的难度。

　　在实际使用过程中，这款造型既可以作为独立的桌面摆件，搭配不同的表面处理工艺呈现不同的质感，比如做金属喷漆处理可以适配科技感的展陈场景，做哑光磨砂处理可以适配日常桌面摆放的需求；也可以作为装饰组件嵌入到主题机箱、MOD改装设备的表面，预留的安装孔位可以直接和常见的机箱板材厚度适配，不需要额外做结构修改。整体结构没有冗余的设计部分，每个特征都对应实际使用中的功能需求，没有为了视觉效果添加无意义的复杂结构，在保证视觉还原度的前提下，最大程度兼顾了不同加工工艺的可行性和实际安装使用的便利性，不管是个人爱好者做小批量打样制作，还是文创厂商做规模化生产，都可以直接基于这个模型结构做工艺调整，不需要再做大幅度的结构修改。
