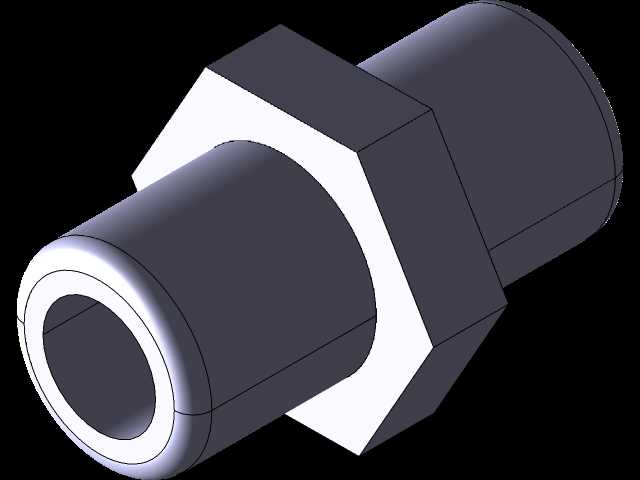

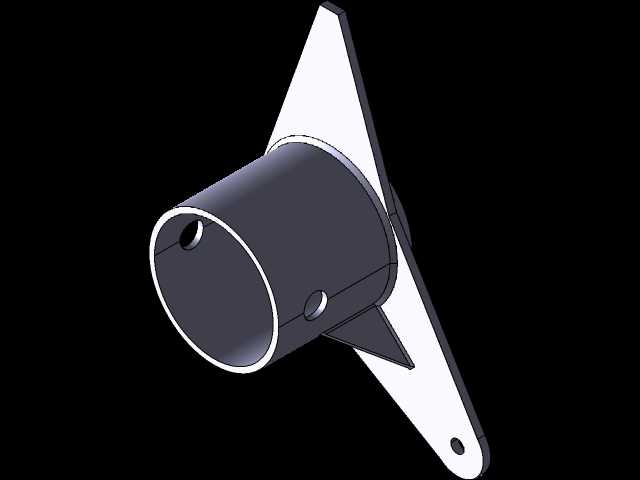

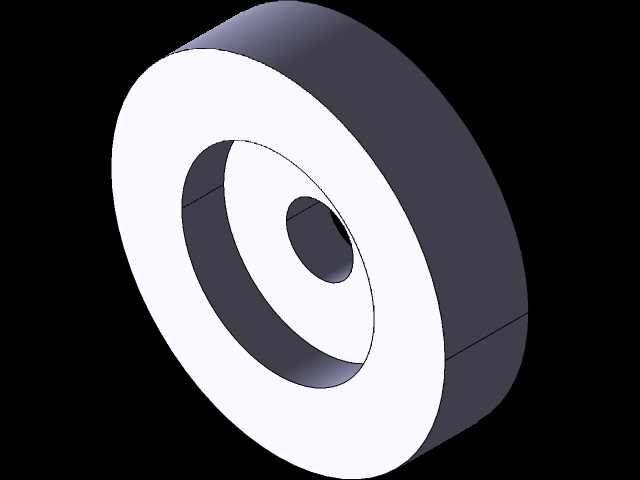

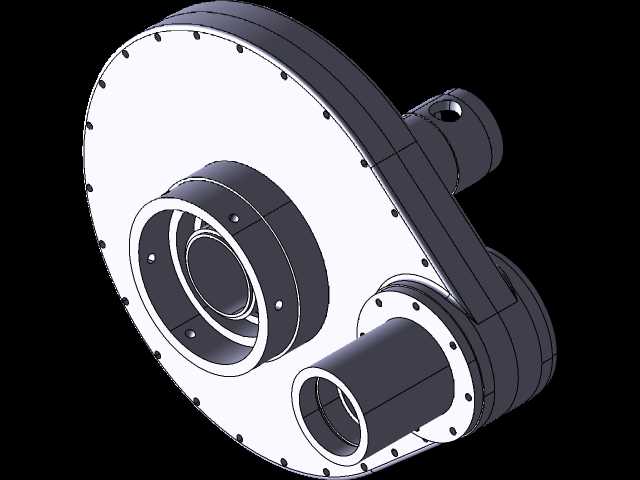

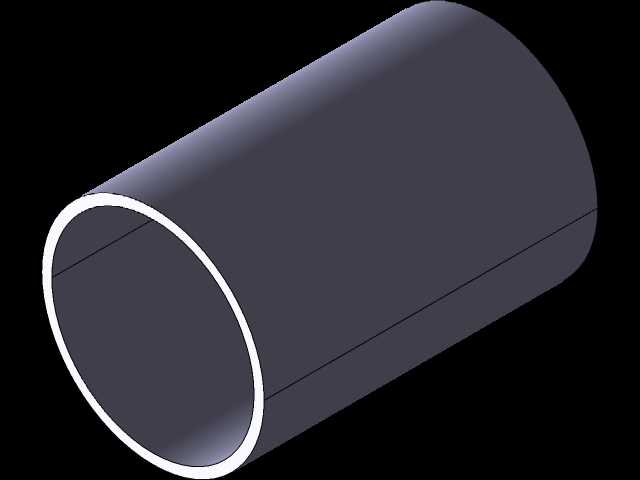

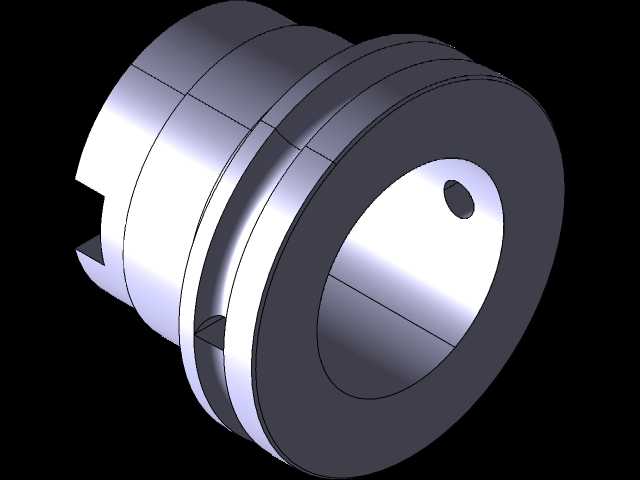

单人轻型直升机异形安装结构件设计

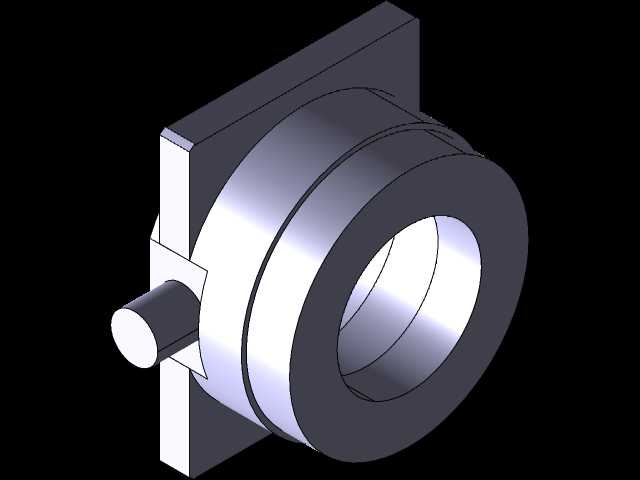

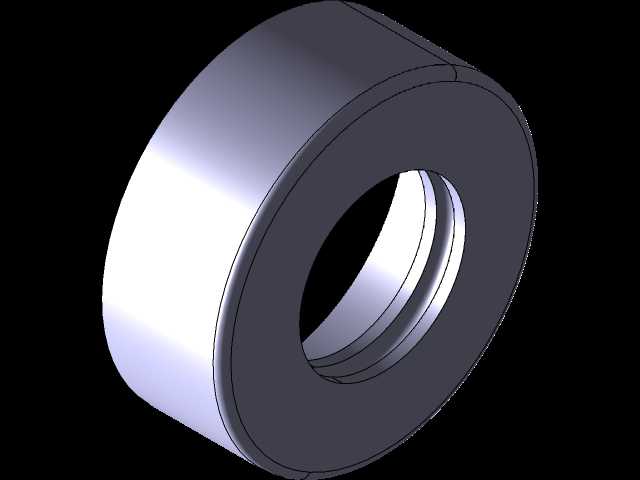

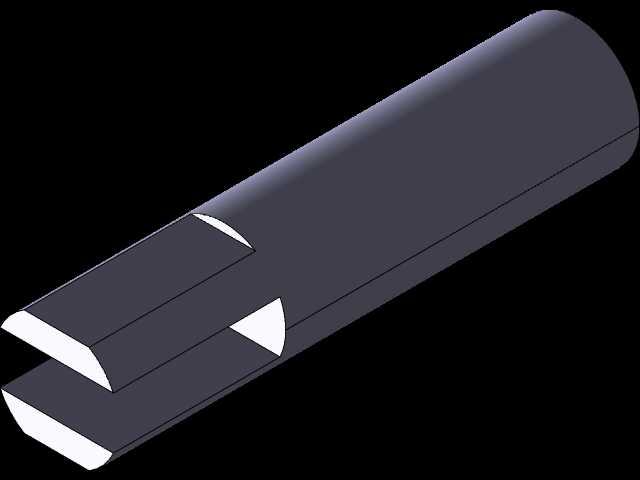

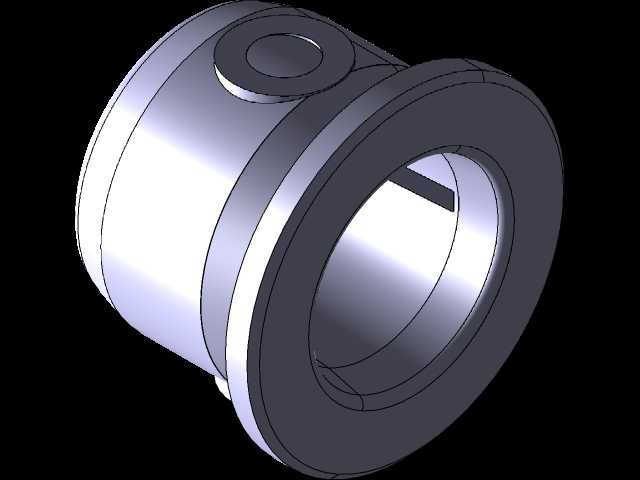

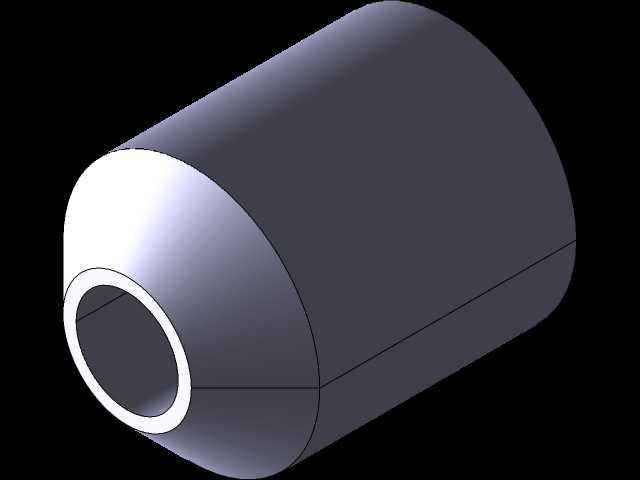

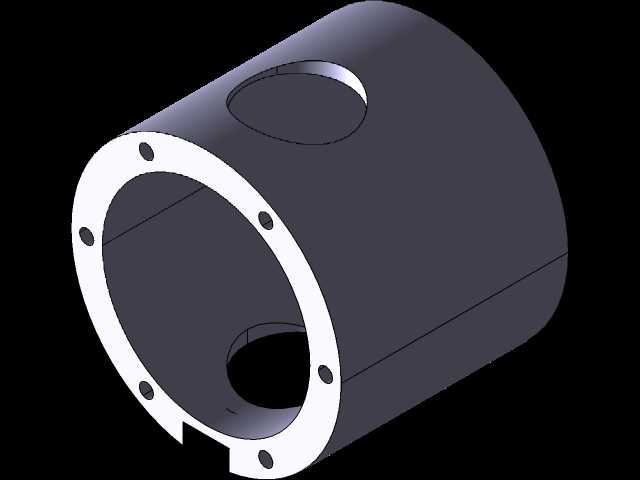

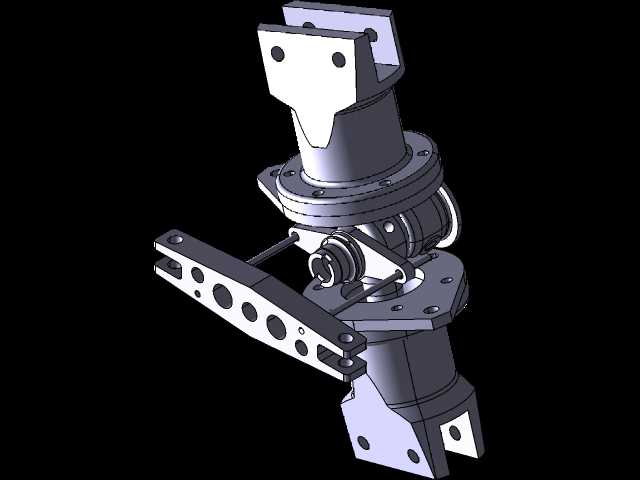

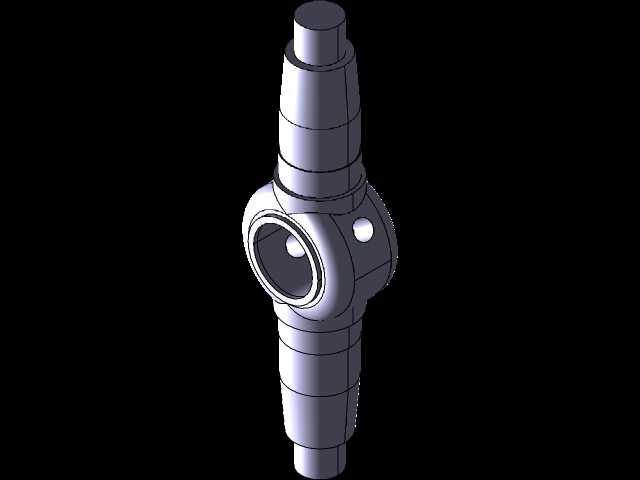

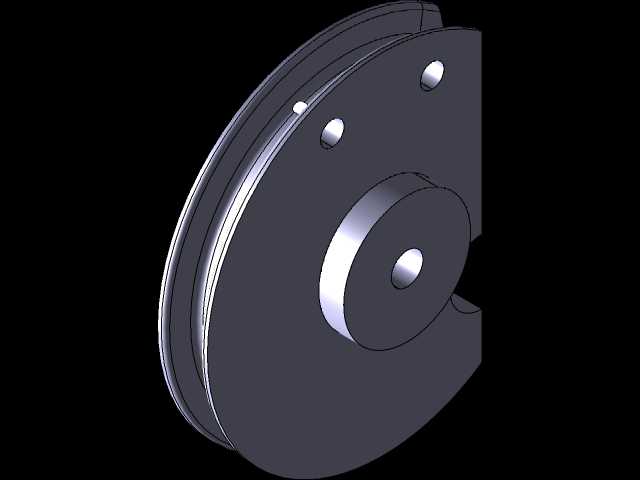

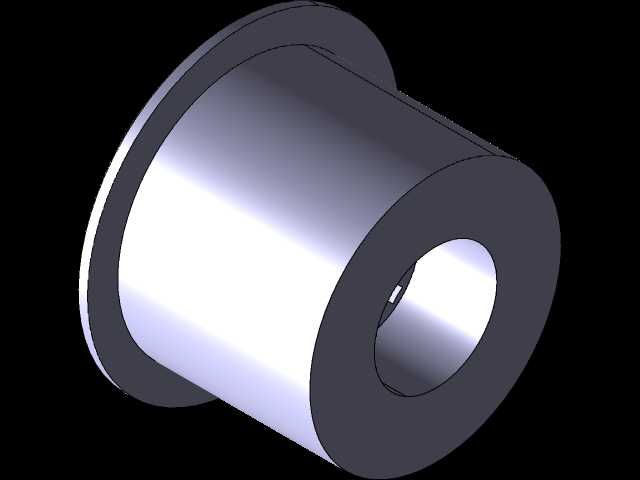

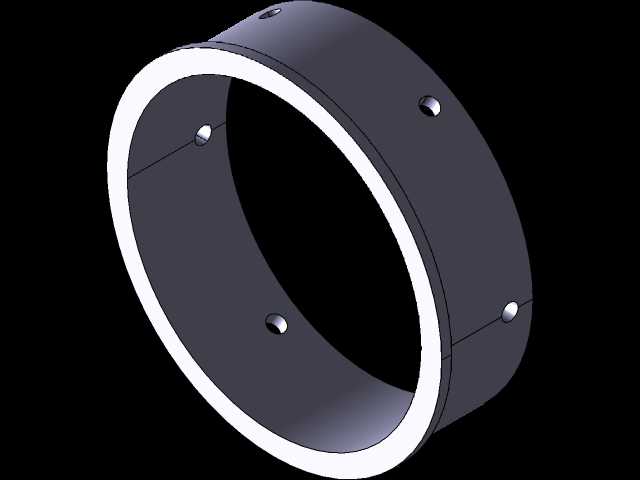

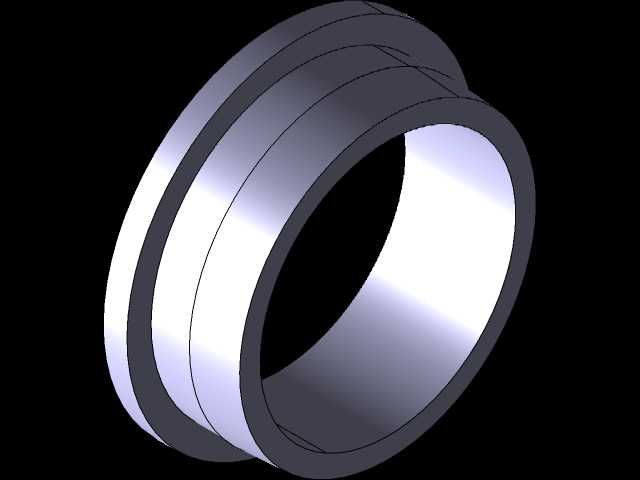

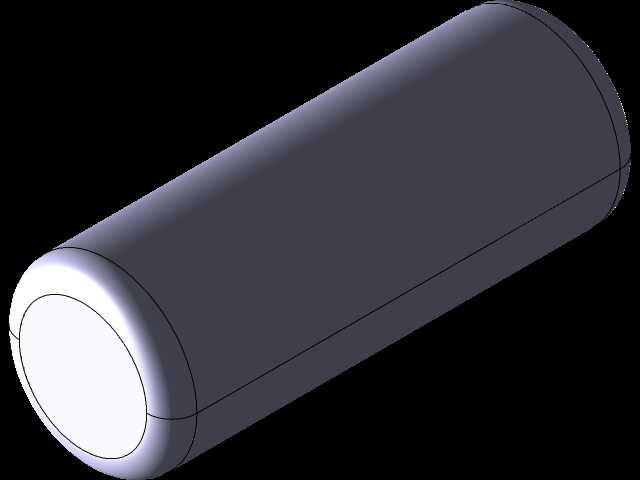

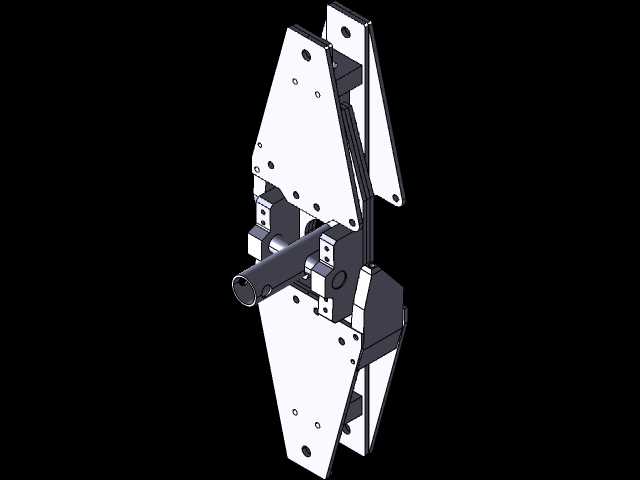

　　在轻型通用航空飞行器的研发迭代过程中，单人轻型直升机的结构件设计始终要在减重、安装适配、结构强度三者之间找平衡，本次呈现的这个异形结构件，是单人轻型直升机机体连接环节里的一个典型安装支座零件，主要承担机载小型功能模块与机身主框架之间的连接承载作用。从实际应用场景来看，这类零件多用于超轻型载人直升机的机载设备安装位，比如航电模块固定、小型辅助操纵组件的基座连接，也可作为机身蒙皮内侧的局部加强连接点，适配低空休闲飞行、航空科普教学类单人直升机的装配需求，这类飞行器本身对自重极其敏感，每一个结构件的重量冗余都会直接影响整机的载荷能力与续航表现，所以在设计这类零件的时候，首先要跳出标准型材拼接的思路，根据安装边界的实际空间做异形轮廓适配。

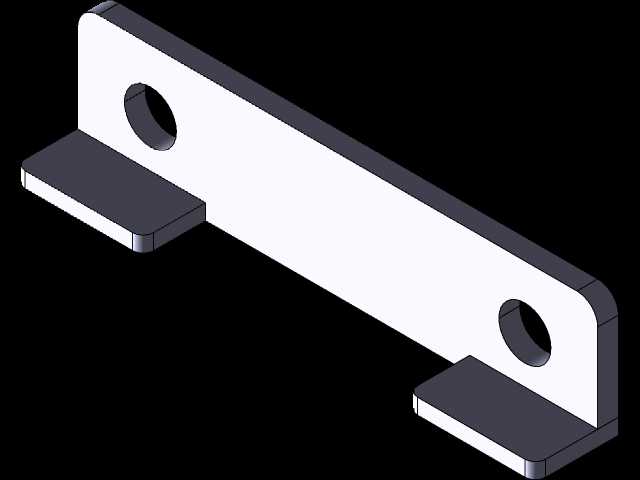

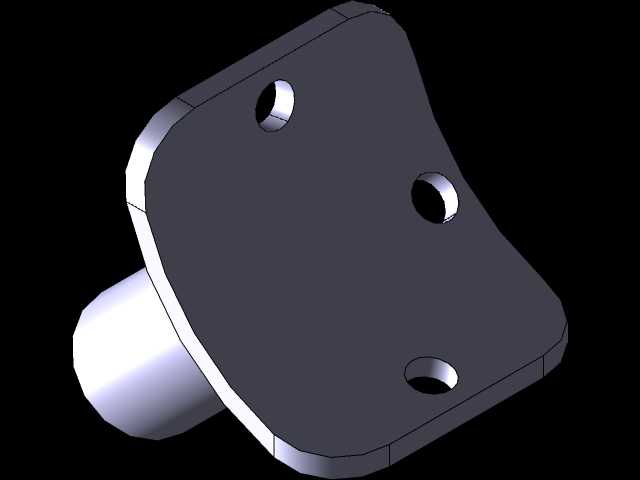

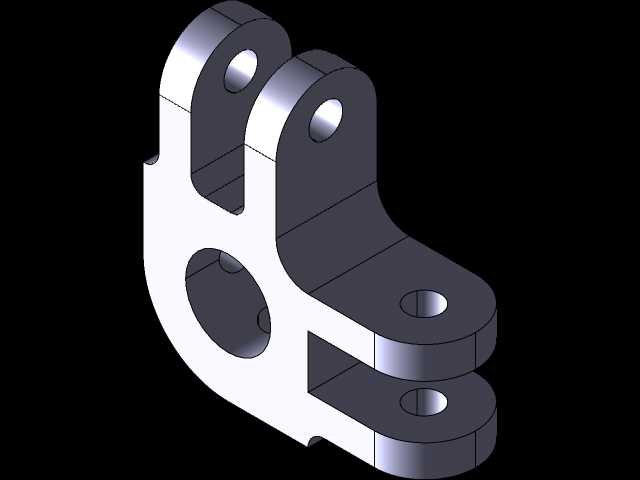

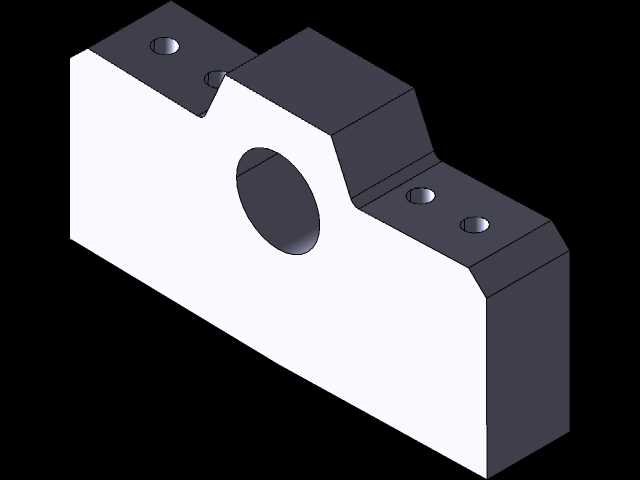

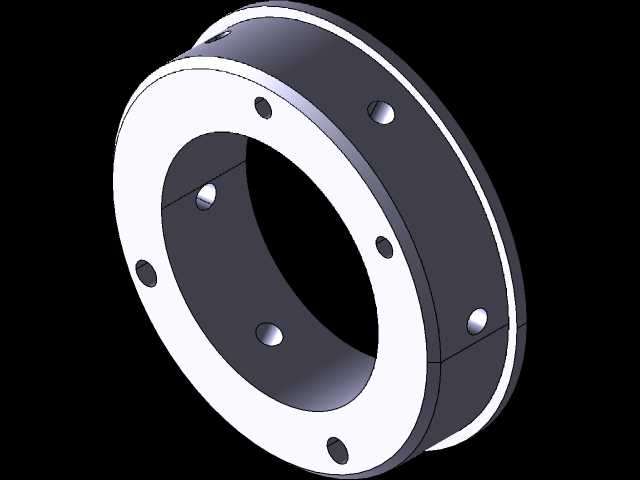

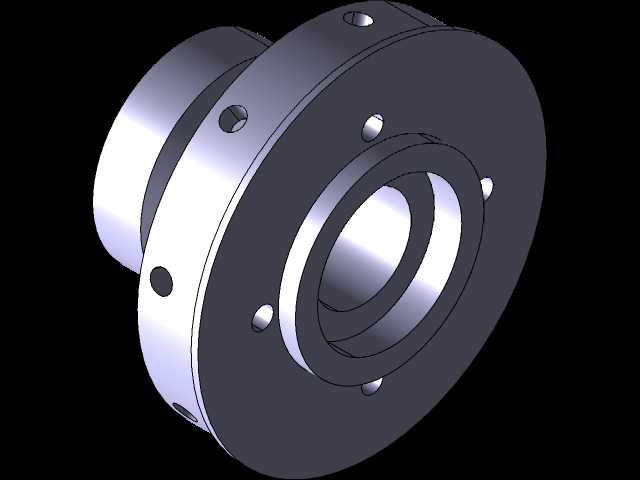

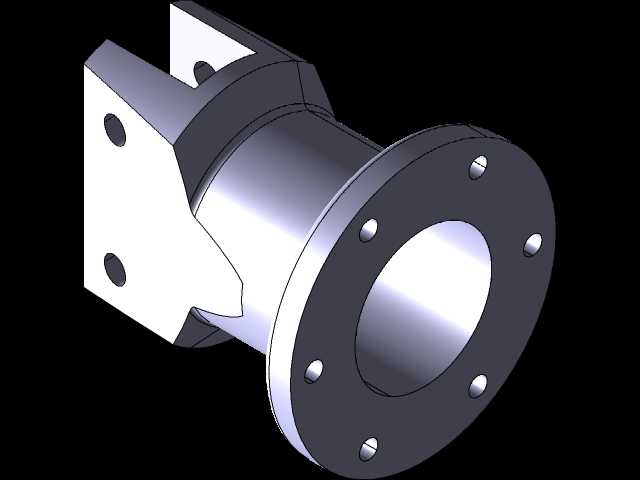

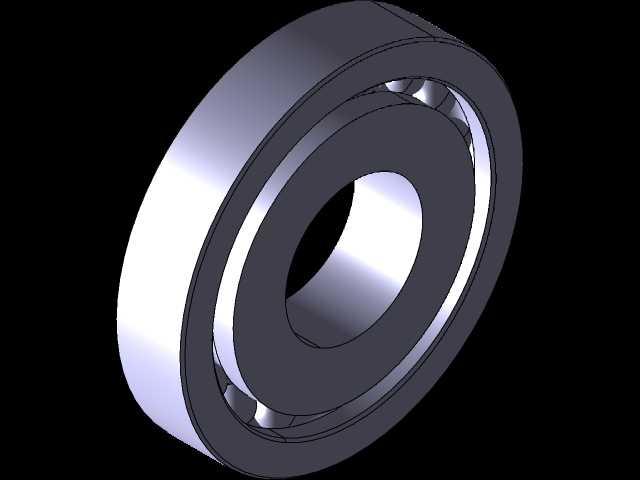

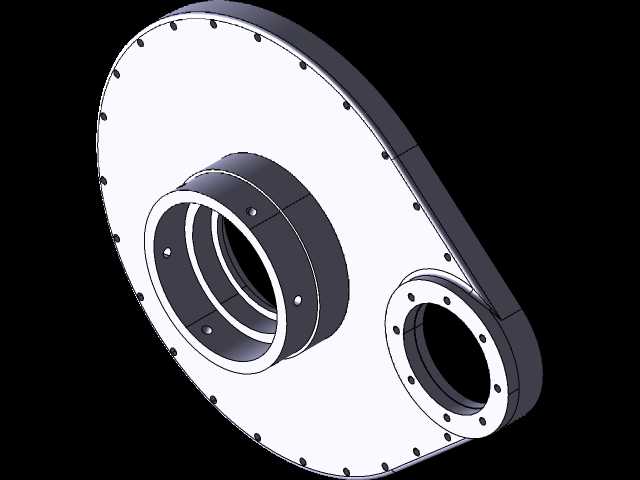

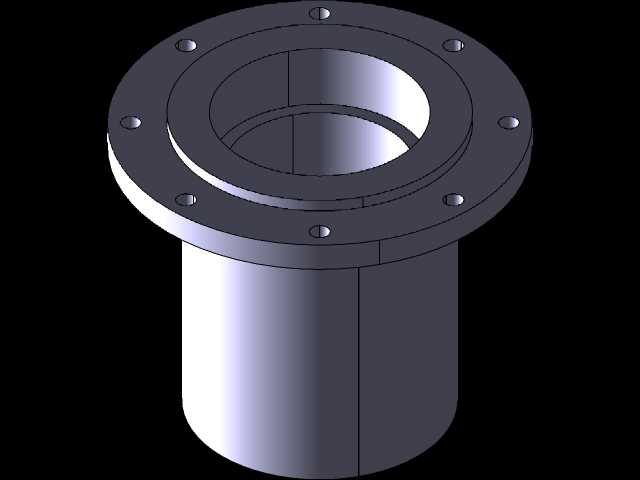

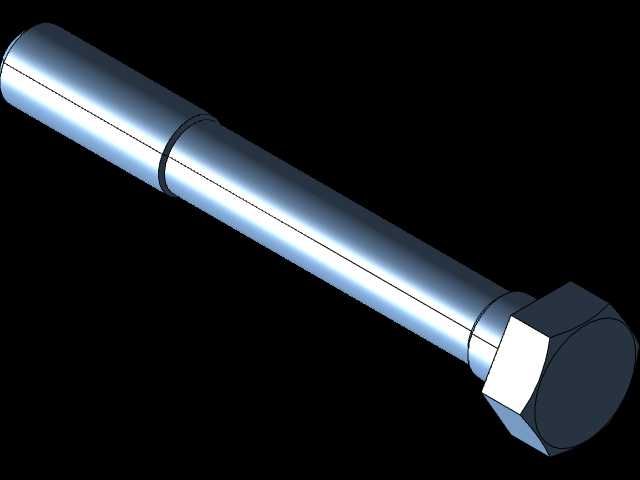

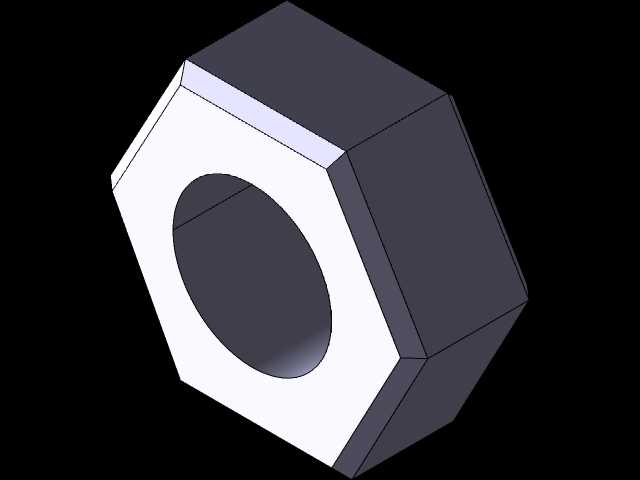

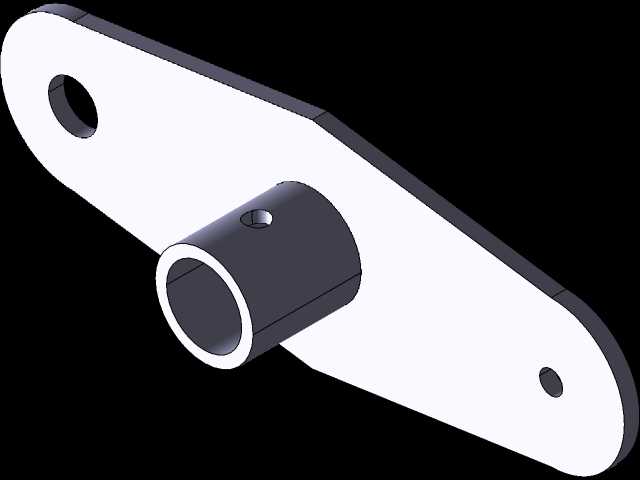

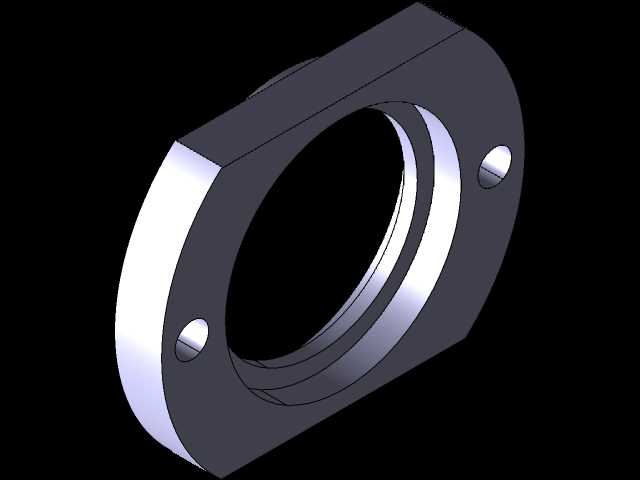

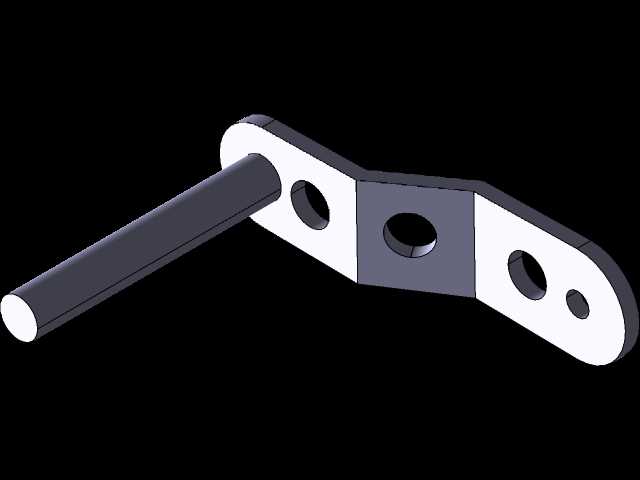

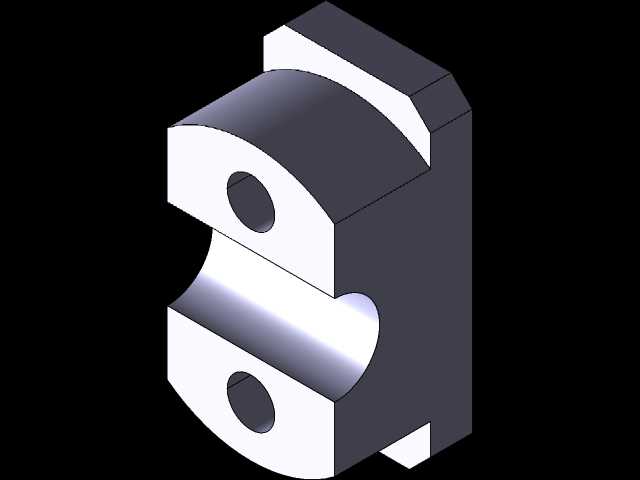

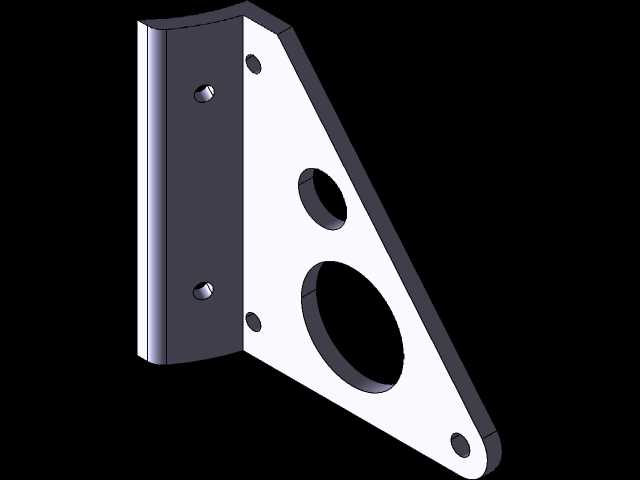

　　从零件本身的功能特性来看，这个结构件采用带厚度的板状异形轮廓，整体轮廓没有采用规则的矩形或者圆形，而是顺着机身内部的避让空间做了顺滑的弧边过渡，两个对称布置的安装孔位，是用来穿装固定螺栓的，孔位的中心距是根据所连接的机载模块安装脚尺寸确定的，安装时螺栓穿过孔位后配合防松螺母锁紧，就能把附属模块牢牢固定在机身框架上，零件的厚度方向是主要的承载方向，需要承受飞行过程中机载模块产生的振动载荷，以及机动飞行时的惯性力，所以轮廓的弧边过渡不是单纯为了造型，而是为了消除直角位置的应力集中，避免飞行过程中反复受载出现裂纹。

　　设计思路上，这个零件的轮廓生成完全是逆向适配安装边界的结果：首先确定两个安装孔的位置，保证和待固定模块的安装脚完全对位，然后沿着机身内部相邻构件的避让边界，向外偏移出足够的安装操作间隙，再把轮廓的转角全部做圆角过渡，避免和周边的管线、结构件发生干涉，零件的厚度是根据承载计算确定的，在满足螺栓连接挤压强度、零件本身抗弯强度的前提下，尽可能减小厚度来降低自重，两个安装孔的边缘做了轻微的倒角处理，一方面是去除机加工后的毛刺，避免安装时割手或者划伤线缆，另一方面也能引导螺栓顺利穿入，降低装配时的对位难度。

　　从安装边界来看，这个零件的安装平面需要和机身框架的贴合面完全贴合，所以零件的两个大平面都要求有较好的平面度，避免安装后出现附加应力，零件的外轮廓和周边构件的最小间隙控制在3mm以上，保证飞行过程中机身产生轻微形变时，不会和周边零件发生剐蹭，两个安装孔的孔径比所用固定螺栓的公称直径大0.2mm，预留出轻微的安装调整余量，补偿机身框架焊接或者装配时产生的微小位置误差，避免出现孔位对不上无法装配的问题。这类轻型直升机的结构件不需要像大型民航客机零件那样做极端的冗余强度设计，但必须在有限的重量预算内，满足日常飞行的载荷要求，同时还要兼顾加工的便利性，这个异形轮廓采用常规的数控铣削就能完成加工，不需要特殊的工装夹具，加工成本可控，也适合小批量的试制场景，在单人轻型直升机的研发试制阶段，这类定制化的异形安装件是非常常见的，每一个零件的轮廓都是根据实际的安装空间一点点调整出来的，没有现成的标准件可以直接套用，这也是轻型飞行器定制化设计的特点所在。
