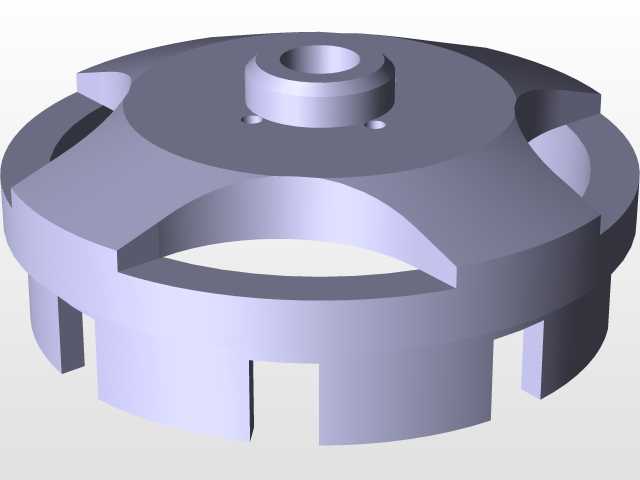

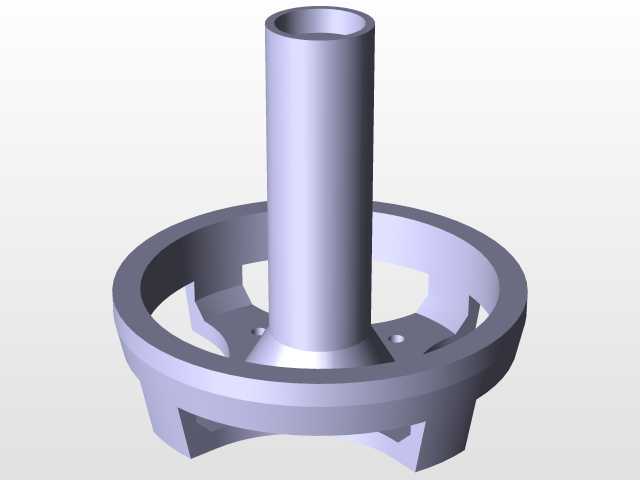

无刷电动机环形端盖结构三维设计

这款环形结构件是无刷电动机的核心配套端盖部件，在无刷电机的整机装配体系中，这类环形端盖主要承担定子绕组端部防护、转子转动轴向定位、轴承外圈固定支撑的多重作用，广泛适配小型直流无刷电机、外转子无刷风机、航模动力无刷电机等多类应用场景，是无刷电机结构中兼顾防护与定位功能的基础承载零件。从实际工程应用的角度看，这类环形端盖的设计首先要匹配电机定子的外径尺寸，内孔直径需要预留转子转动的安全间隙，避免转子高速转动时与端盖内壁发生剐蹭，端盖的厚度尺寸需要结合电机的轴向安装空间确定，既要保证足够的结构强度承受转子转动带来的振动载荷，又要尽可能压缩轴向尺寸，适配紧凑化的设备安装需求。设计过程中，环形端面的平面度公差需要严格控制，若端面平面度超差，装配后会导致定子与转子的同轴度偏差，进而引发电机转动噪音增大、运转卡顿、轴承磨损加快等一系列问题，因此建模时需要重点标注端面的形位公差要求，同时端盖与电机机壳的配合面需要设置合理的配合公差，通常采用小间隙过渡配合，既保证装配时的便捷性，又能避免装配后出现径向窜动。在安装边界层面，这类环形端盖的外径需要与电机机壳的止口尺寸完全匹配，端盖上预留的安装孔位需要与机壳上的固定孔位一一对应，孔位的位置度公差需要控制在合理范围内，避免装配时出现螺丝无法对位的问题，端盖的中心内孔需要与轴承外圈形成过盈配合，过盈量需要根据轴承的尺寸、电机的额定转速计算确定，过盈量过小会导致轴承外圈跑圈，过盈量过大则会压坏轴承保持架，影响轴承的使用寿命。从结构特性来看，这款环形端盖采用等厚度的扁平环形设计，没有多余的异形凸起结构，一方面可以降低零件加工时的材料损耗，采用冲压或车削工艺都可以快速完成加工，适合批量生产，另一方面平整的环形端面可以更好地贴合定子铁芯的端部，保证定子固定的稳定性，同时端盖的边缘做了微小的倒角处理，既可以去除加工后的毛刺，避免装配时划伤操作人员或漆包线，也能在装配时起到导向作用，降低装配难度。在不同的应用场景中，这类端盖的材质选择也会有所区别，普通民用小功率无刷电机通常采用镀锌钢板冲压成型，成本低廉且具备足够的结构强度，在潮湿或腐蚀环境下使用的无刷电机则会采用不锈钢材质或者铝合金材质做阳极氧化处理，提升零件的防锈耐腐蚀能力，建模时也可以根据实际使用需求调整材质对应的壁厚参数，适配不同工况下的强度要求。
