手机OTG外接连接防护支撑结构

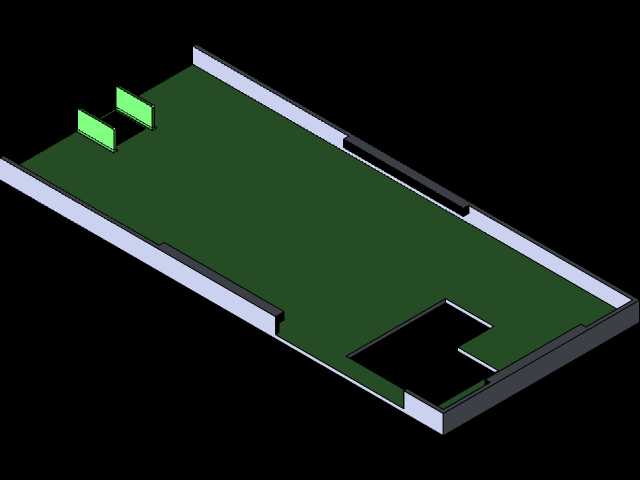

　　日常使用手机外接OTG设备时，很多人都遇到过接口受力弯折、线缆被扯动导致接触不良的问题，尤其是在移动办公、户外数据传输这类场景下，手机放置在桌面或工作台面时，突出的OTG接头没有支撑，很容易因为手部误碰、线缆拖拽造成Type-C接口内部针脚变形，轻则数据传输中断，重则直接损坏手机尾插，维修成本不低还会耽误工作进度。这款防护支撑结构就是针对这类实际使用痛点设计的，整体采用贴合手机背部与侧边的框型布局，安装时直接套在手机对应位置，不需要额外粘贴固定，也不会遮挡手机的按键、摄像头与出声孔。从结构设计来看，整个框架的内轮廓完全匹配对应型号手机的背部弧度与侧边厚度，接触边缘做了0.2mm的让位倒角，避免安装时刮花手机中框的漆面，

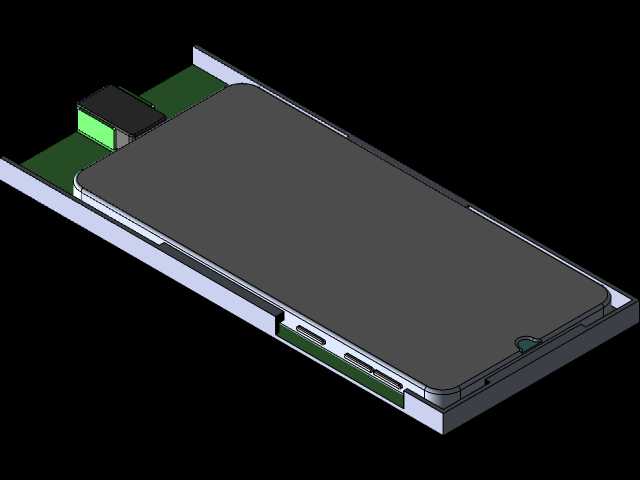

　　靠近尾插的位置专门做了下沉式的OTG接头容纳槽，槽体的宽度刚好容纳标准OTG转接头的主体部分，深度控制在接头插入手机后外露长度的三分之二，既可以把接头牢牢限制在槽内，不会因为侧向受力发生偏移，也不会影响接头的正常插拔。框架靠近线缆引出的一侧做了圆弧过渡的出线导向结构，线缆从槽内引出时会顺着圆弧方向自然弯折，不会出现直角死折的情况，长期使用也不会损伤线缆内部的线芯。考虑到不同使用场景的放置需求，框架的背部做了1.2mm的凸起支撑边，当手机背面朝下放置在工作台面时，凸起边会先接触桌面，既可以避免摄像头模组被台面刮花，也能让OTG线缆的引出位置和桌面之间留出足够的间隙，不会因为线缆被桌面顶住导致接头上翘。

　　很多人担心加装这类防护结构会影响手机的散热，这款框架在对应手机主板散热区的位置做了整面的镂空格栅设计，格栅的筋条宽度只有1mm，镂空占比超过60%，日常使用时空气可以正常流通，不会造成热量堆积。在安装边界的设计上，框架的侧边定位止口深度控制在1.5mm，既可以保证安装后不会轻易从手机上滑脱，也不会因为止口过深导致安装拆卸困难，用户单手就可以完成拆装。针对OTG接头的公差适配问题，容纳槽的内部尺寸做了±0.1mm的公差补偿，市面上绝大多数标准尺寸的OTG转接头、U盘、读卡器都可以正常放入，不会出现过紧插不进或者过松晃荡的情况。实际测试中，套上这个防护框架后，即使OTG线缆受到垂直于接口方向5N的侧向拉力，接头也不会发生偏移，

　　手机尾插几乎不会受到额外的侧向力，相比没有防护的状态，尾插的受力可以降低80%以上，能有效延长手机接口的使用寿命。框架的整体厚度控制在2.3mm，安装后不会让手机变得过于臃肿，日常放在口袋里也不会出现明显的硌手感，边缘位置全部做了R0.8的圆角处理，握持时不会有割手的感觉。在结构强度方面，框架的壁厚均匀控制在1.5mm，既可以保证足够的支撑强度，受到外力时不会轻易变形，也不会因为壁厚过厚导致整体重量过大，加装后整个手机的重量增加不到10g，几乎不会有额外的负重感。针对经常需要用手机外接OTG设备传输数据、调试设备的现场工程师、外勤办公人员来说，这个小结构可以解决很多实际使用中的小麻烦，不需要额外携带复杂的固定装置，套上之后就可以正常使用，不管是放在桌面操作还是手持移动，都不用担心OTG接头受力损坏的问题。
