工业数显预置式计数继电器DH48S结构

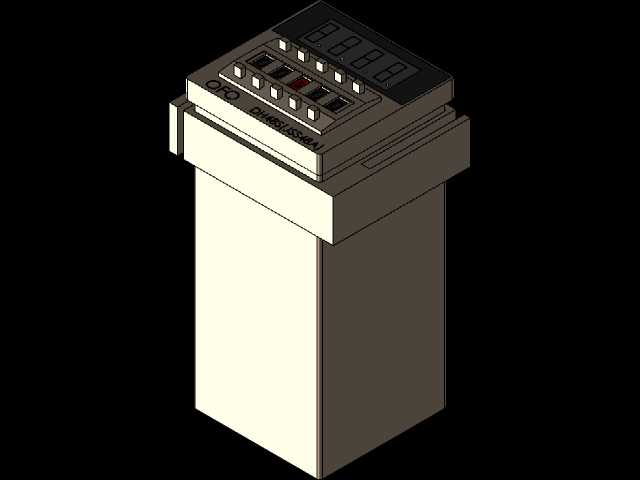

　　做设备电控配套快十年，DH48S这类计数器几乎是小型专机、半自动产线的标配元件，这次建模完全是照着车间常用的OFO款实机测绘还原的，没做任何美化改动，所有结构细节都对应实物的装配逻辑。先讲实际应用场景，这类计数器最常出现在机床加工工位的工件计数、包装线的装箱计数、冲压设备的冲程计数场景里，比如CA6140车床的改装计数工位，就靠它记录加工件数，到预设数值直接输出信号给机床控制回路，触发停机或者提示动作，不用人工盯着数，避免漏记、错记的问题，很多小型自动化设备的节拍计数、动作次数累计也会用它，接线简单，抗车间的电磁干扰能力比普通单片机计数板靠谱，毕竟是工业级的定型元件。

　　再讲功能特性，这款是双数显的预置式计数器，正面四位数码管分别显示当前计数值和预设值，面板上的按键可以直接设置预置数值、计数倍率、复位方式，支持手动复位和外部信号复位，计数触发可以接接近开关、行程开关或者PLC的输出点，触发电压适配常用的24V直流和220V交流工况，输出是继电器触点形式，能直接驱动小型接触器或者中间继电器，不用额外加转接模块，这点对现场接线的电工来说很友好，不用额外配放大板。

　　建模的时候最先确定的是安装边界，这款计数器是标准的面板嵌入式安装，开孔尺寸是常规的48*48mm方孔，和同尺寸的时间继电器、温控器安装位通用，设备面板开孔不用单独定制，替换的时候直接拆旧装新就行。机身主体的深度是82mm，算上背面的接线端子排总深度是95mm，设计电控箱的时候要预留足够的纵深，不能贴着装线槽，不然接线的时候手伸不进去，端子排的接线位间距是7.62mm，适配1.5平方的多股铜芯线，压线的时候不用压冷压端子也能拧紧，不过车间里用还是建议压端子，避免震动松线。

　　外形设计上，正面的操作面板是略微突出安装面2mm的，边缘做了1mm的倒角，不会割手，数码管外面有一层透明的PC防护片，防止车间的切削液、灰尘溅到数码管和按键上，按键是轻触式的，行程1.5mm，按压力度适中，戴薄劳保手套也能操作。机身外壳是米黄色的阻燃ABS材质，上下两部分是卡扣装配，没有外露的螺丝，侧面有导向筋，插入安装孔的时候能顺着筋位滑进去，不会卡歪，背面的固定件是两个塑料卡扣，卡到面板开孔后面之后拧紧卡扣上的螺丝就能把机身牢牢固定在面板上，不用额外加支架，拆装都很方便。

　　建模的时候特意还原了正面的品牌标识和型号丝印位置，还有按键旁边的功能标识，这些细节做装配动画或者设备渲染的时候不会显得假，接线端子的每个引脚位置都对应实物的接线定义，做电气布线仿真的时候可以直接对应引脚号接线，不用再调整位置。机身的散热槽开在两侧，宽度1mm，深度2mm，长度和机身侧面一致，长时间工作的时候元件产生的热量能顺着槽散出去，不会因为密闭空间积热导致计数不准，建模的时候也把这些散热槽做出来了，不是光溜溜的一个方块。

　　实际选型的时候要注意，这款计数器的计数速度最高是30次每秒，普通的机床加工、包装线计数完全够用，但如果是高速冲床这类每分钟几百次的工况就不适用，得选更高频率的高速计数器，不过大部分普通工业场景下DH48S的性能完全覆盖，而且备件通用性强，全国各地的五金机电市场都能买到，坏了直接替换，不用等特殊备件，这也是它在车间里普及率这么高的原因。建模的时候所有的圆角、拔模斜度都按注塑件的实际工艺做了，外壳的拔模斜度是1度，按键的拔模斜度是0.5度，要是做结构有限元分析或者注塑模流分析，这个模型可以直接导入用，不用再补工艺特征。
