单轴倾角可调式光伏太阳跟踪支撑装置

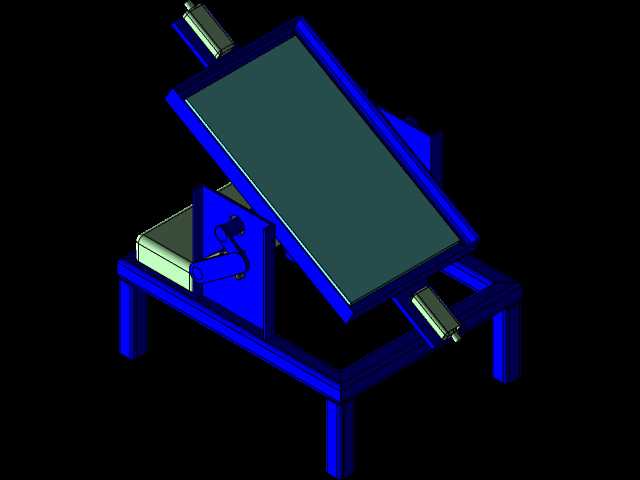

　　在分布式光伏、小型离网光伏电站、户外光伏供电监测站点等场景中，固定倾角的光伏板受太阳方位角、高度角日变化与季节变化影响，无法始终保持受光面与入射光线垂直，年均发电效率存在15%-25%的折损，单轴太阳跟踪装置正是针对这一痛点设计的角度调节支撑结构。这套装置采用单轴俯仰调节的追踪逻辑，区别于双轴跟踪系统的复杂结构，仅围绕一根横向布置的铰接转轴完成光伏板倾角的连续调整，结构复杂度更低、后期运维工作量更小，适配装机容量在5kW以内的小型光伏供电场景，比如山区森林防火监测点的光伏供电单元、牧区户用离网光伏系统、户外水文监测站的供电配套等场景都能适用。从结构组成来看，整套装置底部采用方管焊接成型的四腿支撑机架，支腿垂直于安装基础平面，

　　机架主体的矩形边框承担上部转动组件与光伏板的全部载荷，支腿底部预留有地脚安装孔位，可适配混凝土基础、钢结构平台、硬化地面等多种安装基面，安装时需保证机架上平面的水平度偏差不超过2mm/m，避免后续转动过程中出现卡滞、附加载荷过大的问题。上部的光伏板安装框架采用边框式结构，框架内侧设置有压块安装槽，可适配常规尺寸的晶硅光伏组件，通过压块将光伏板锁紧在安装框架上，安装框架的下沿与底部机架的铰接座通过转轴连接，形成俯仰转动的回转副，转动角度范围覆盖0度到60度，可满足不同纬度地区太阳高度角的季节调整需求，也能完成日内从日出到日落的倾角连续追踪。驱动部分采用直线推杆作为执行元件，推杆的缸体端铰接在底部机架的横梁上，

　　推杆的伸缩端铰接在光伏安装框架的背部加强梁上，通过推杆的伸缩动作带动安装框架绕铰接轴转动，推杆的行程根据最大转动角度匹配选型，同时推杆自带自锁特性，在停止驱动时可锁定当前倾角，避免大风天气下光伏板出现晃动、角度偏移的问题，框架背部还设置有两个缓冲限位块，在转动到上下极限位置时起到缓冲与硬限位作用，防止推杆超行程运行造成结构损坏。设计过程中优先考虑了户外使用的耐候性，所有结构件的连接位置均预留有防腐处理的工艺空间，铰接转动副位置采用耐磨衬套，减少长期户外转动带来的磨损，支撑机架的杆件截面选型经过载荷校核，可承受当地12级以下风压的载荷作用，避免极端大风天气下结构出现倾覆、变形。整套装置的安装边界清晰，

　　底部机架的占地尺寸根据适配的光伏板尺寸匹配，支腿高度设置为0.8米，既可以避免地面植被、积雪遮挡光伏板下部，也预留了足够的下部空间方便运维人员清理光伏板表面的积灰、杂物，安装时不需要复杂的大型吊装设备，两名运维人员即可完成整套装置的组装与固定，调试过程中仅需要将推杆的行程与太阳轨迹的计算程序匹配，即可实现自动追踪运行，相比固定支架的发电效率提升效果明显，同时相比双轴跟踪装置的成本降低40%左右，兼顾了发电效率提升与成本控制的需求。在结构细节上，光伏安装框架的背部设置有交叉布置的加强筋，避免大尺寸光伏板安装后框架出现中部下挠的变形问题，铰接转轴的位置经过重心匹配设计，使得光伏板与安装框架的整体重心尽量靠近转轴轴线，降低推杆驱动时需要输出的推力，减小驱动元件的功率选型，降低整套装置的运行功耗，适配离网光伏系统自身供电的使用需求。
