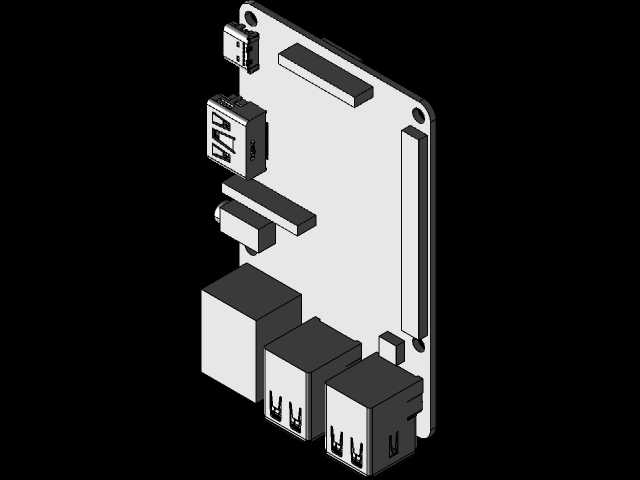

RockPi4A/B开发板结构三维数模

　　做嵌入式项目配套结构设计时，最容易踩坑的就是开发板的安装匹配问题，很多工程师在做外壳、载具、集成机架设计时，往往只拿到平面尺寸图，忽略了板上接插件的凸起高度、接口朝向、固定孔的沉头深度，最后打样出来要么接口被外壳挡住插不上线材，要么固定柱顶到板底的贴片元件，要么散热片预留空间不足导致高负载下过热降频，这套Rock Pi 4 A/B板的三维数模，就是针对这类结构集成需求搭建的，完全还原实板的所有结构特征，能直接导入各类结构设计软件做干涉检查、装配匹配。

　　从实际应用场景来看，这类ARM架构开发板的使用场景覆盖很广，小到个人DIY的迷你主机、家庭智能网关、边缘计算节点，大到工业现场的小型数据采集终端、物联网网关、视觉检测下位机，甚至是教学实验平台的核心控制板，都能见到它的身影。很多做工业集成的项目里，不会直接用消费级的成品外壳，而是要把开发板集成到现有设备的控制柜里，和电源模块、采集模块、通讯模块并排安装，这时候就需要精准的三维模型来确认安装空间：比如板侧的USB3.0接口、HDMI接口、以太网口的伸出长度，直接决定了机柜面板上开孔的位置和大小，要是尺寸偏差1mm，就会出现线材插不到位、接口受力过大容易损坏的问题；板上的GPIO排针的高度和引脚间距，决定了上方能不能叠插扩展板，叠插后剩余的垂直空间够不够装散热风扇或者导热垫。

　　模型的设计思路完全是从结构装配的实际需求出发，没有做多余的外观美化，所有结构特征都和实板1:1对应：板体本身的厚度、四个边角安装孔的位置和孔径、每个接插件的外形轮廓和凸起高度都做了精准还原，甚至连板上USB接口旁的固定弹片、以太网口的金属屏蔽壳轮廓、TF卡槽的内凹深度都没有省略。做结构设计的时候，可以直接把这个模型作为基准件，在装配环境里围绕它搭建外壳、安装支架、散热结构，不需要反复拿实板测量尺寸，能省掉很多反复核对尺寸的时间。比如做嵌入式安装的时候，需要确认板底到安装面的预留间隙，模型里准确还原了板底贴片元件的最高凸起高度，设计安装柱的时候就能直接留出足够的安全间隙，不会出现安装时压坏电容、电阻这类贴片元件的问题；做外壳设计的时候，板上Type-C供电接口、音频接口的位置和深度都和实板一致，开孔时直接参考模型轮廓做避让，不用反复调整开孔位置。

　　从安装边界来看，这块开发板采用标准的单板机安装孔位布局，四个固定孔分布在板体的四个边角，孔位间距和市面上主流的同尺寸ARM开发板兼容，做通用安装支架的时候可以直接适配，不需要重新打孔。板上最高的凸起部件是叠层的USB接口和以太网接口部分，设计外壳内腔高度的时候，要以这个最高尺寸为基准，再留出0.5-1mm的安全间隙，避免外壳顶到接插件造成虚焊；板的侧边接口都集中在两个长边，做面板开孔的时候要注意每个接口之间的间距，预留出足够的手指操作空间，比如相邻两个USB接口之间要留出至少2mm的间隙，不然插U盘的时候会和旁边的线材互相干扰。另外板上的MIPI显示接口、CSI摄像头接口是卧贴在板面上的，做内部走线的时候要注意FPC排线的弯折半径，模型里还原了接口的锁扣高度，设计排线固定结构的时候可以直接参考，避免排线弯折角度过大造成信号中断。

　　很多工程师在做这类开发板的集成设计时，容易忽略接插件的插拔力对板体的影响，比如以太网口插网线的时候需要较大的按压力，如果安装柱只固定了四个边角，接口位置没有支撑的话，长期插拔会导致板体变形，甚至让焊盘脱落，用这个三维模型做受力分析的时候，可以直接在接口位置加载插拔力，模拟实际使用时的受力情况，优化安装柱的分布位置，在接口对应的板底位置增加支撑柱，提升板体的安装强度。另外做散热设计的时候，模型准确还原了主芯片、内存颗粒的位置和顶面高度，设计散热片的时候可以直接匹配芯片的接触面积，计算导热垫的压缩量，保证散热片和芯片紧密贴合，不会出现接触不良导致散热效率下降的问题。
