这款齿形传动轮的设计,最初是针对中小型精密传动场景的定位需求做的结构优化,区别于普通平带轮的摩擦传动逻辑,其周向均匀分布的梯形齿廓,能和对应规格的同步带齿槽完全啮合,从根源上消除传动过程中的滑差问题,保证传动比的恒定,这一点在对传动相位精度有要求的设备上尤为关键。从实际应用场景来看,这类带轮常被用在机床进给机构、小型自动化输送线、纺织机械的导纱传动单元、办公自动化设备的走纸机构中,尤其是在需要兼顾传动精度和缓冲吸振的场合,相比纯齿轮传动,同步带轮搭配同步带的传动形式能有效吸收电机启停瞬间的冲击载荷,降低传动噪音,同时不需要像齿轮传动那样做严格的密闭润滑,日常维护成本更低。

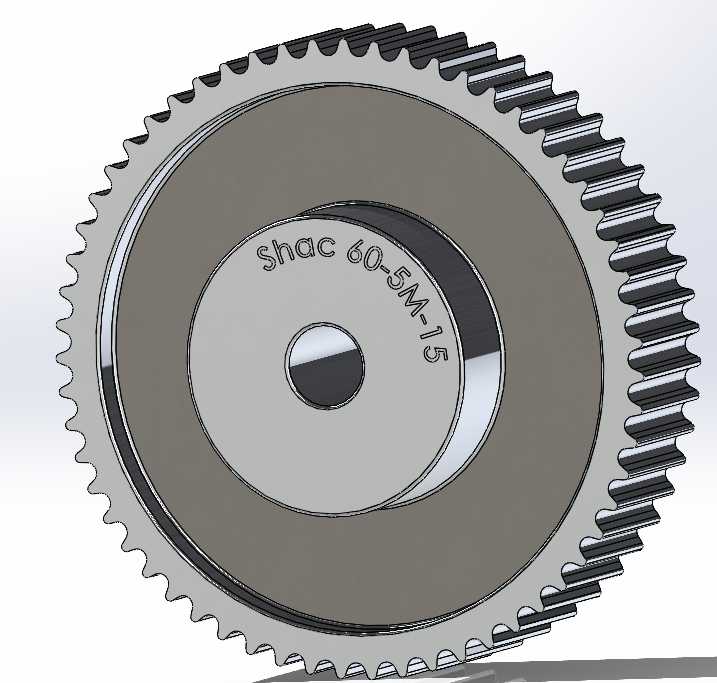

从结构设计思路上看,这款带轮采用了典型的腹板式结构,轮缘部分加工出标准5M齿距的齿形,齿顶和齿根都做了微小的圆角过渡,避免应力集中导致的齿部断裂,同时齿面的粗糙度控制在合理区间,既减少和同步带啮合时的磨损,也不会因为过于光滑降低啮合的贴合度。中间的轮毂部分设计了同轴的安装孔,孔位和轮缘的同轴度公差控制在IT7级以内,保证安装后带轮的径向跳动量控制在允许范围内,避免高速运转时出现皮带跑偏、抖动的问题。轮毂和轮缘之间的腹板采用等厚度设计,在保证整体结构强度的前提下尽可能减轻带轮的自重,降低转动惯量,减少传动过程中的动载荷,对于频繁正反转的传动场景来说,更低的转动惯量能有效提升传动响应速度,减少电机的负载冲击。
从安装边界尺寸来看,这款带轮的齿数为60齿,对应5M齿距的话,节圆直径可以通过齿距乘以齿数再除以圆周率计算得出,设计时节圆直径的公差严格控制在同步带传动的标准范围内,保证皮带张紧后齿部的啮合深度处于最优区间,既不会因为啮合过深导致齿根过度磨损,也不会因为啮合过浅出现跳齿问题。带轮的轴向宽度适配对应宽度的5M同步带,轮缘两侧设计了微小的挡边结构,挡边高度略高于同步带的厚度,防止运转过程中同步带出现轴向窜动脱落,挡边的边缘做了倒角处理,避免装配时刮伤同步带的侧边。安装孔的尺寸设计预留了标准键槽的位置,可通过平键和传动轴实现周向固定,同时轮毂端面可设计顶丝孔,进一步锁紧轴和带轮的相对位置,防止高速运转时带轮和轴出现相对转动。
在实际选型适配时,需要注意这款带轮的齿形参数必须和配套的同步带完全匹配,齿距偏差过大会导致啮合过程中出现干涉,加速带齿的磨损,同时安装时两带轮的轴线平行度需要调整到允许公差范围内,否则会导致同步带受力不均,出现单边磨损过快的问题。张紧力的调整也需要控制在合理区间,张紧力过大会增加轴和轴承的径向载荷,降低轴承使用寿命,张紧力过小则容易出现跳齿、传动打滑的问题。从结构强度校核的角度,腹板的厚度经过计算可以满足额定扭矩下的强度要求,在传递最大负载时,腹板的最大应力远低于材料的许用应力,齿根部分的弯曲强度也经过校核,能承受频繁启停的冲击载荷,不会出现断齿问题。另外,带轮的材料选型如果采用45号钢调质处理,表面做发黑防锈处理,就能满足大多数工业场景的使用需求,如果是对重量有要求的场合,也可以选用铝合金材料加工,在保证强度的同时进一步降低自重,提升传动响应速度。
