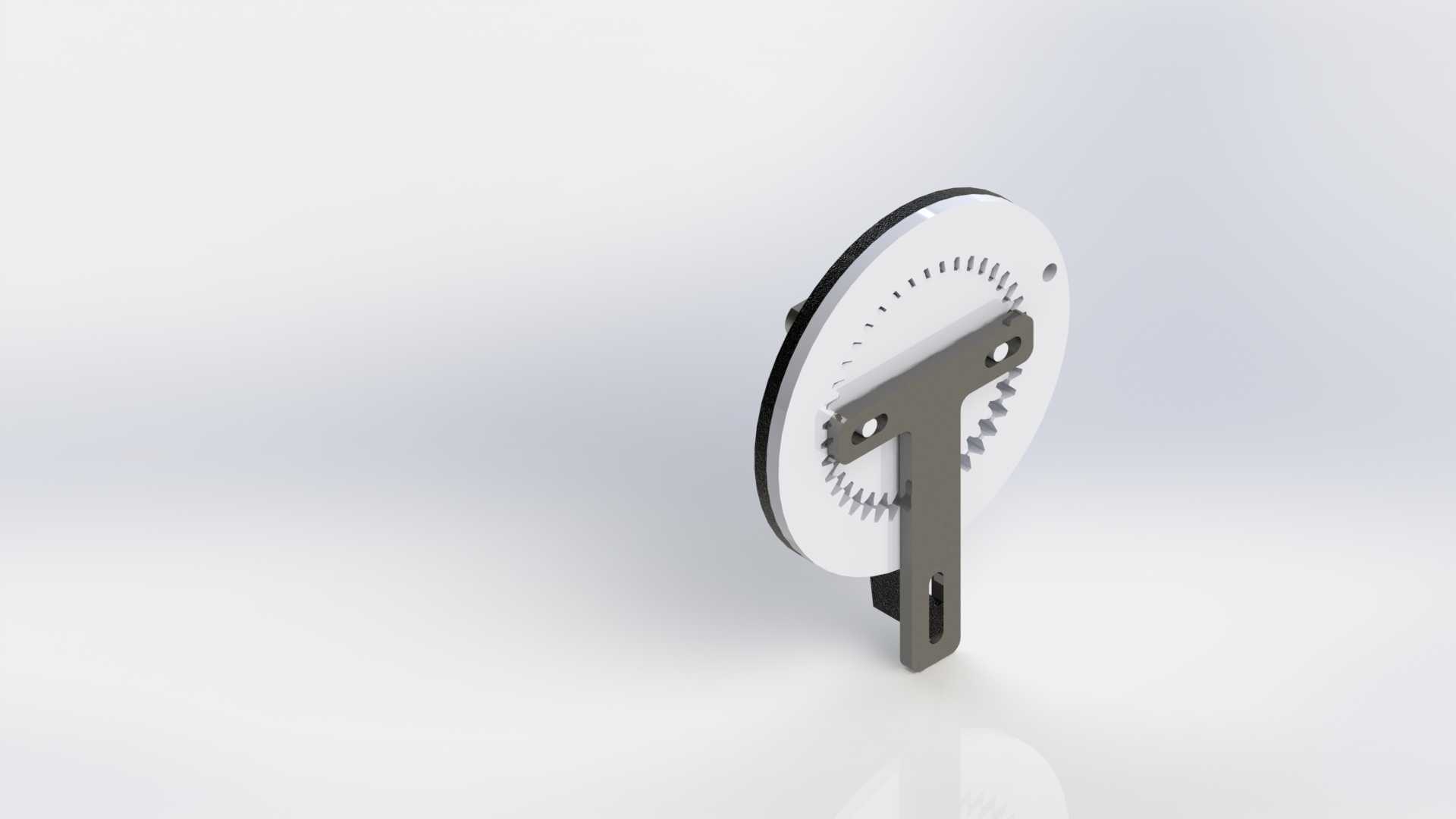

T型支架行星减速传动机构

　　这套行星减速传动结构，核心采用内齿圈固定、行星轮绕中心公转同时自转的传动逻辑，搭配T型安装支架完成整体承载，常被集成在小型自动化输送线、桌面级工装变位机构、低转速大扭矩输出的执行端做动力匹配。日常产线里遇到伺服电机直连输出扭矩不足、转速过高无法匹配负载工况时，这类结构就能通过固定的减速比完成转速折减，同时放大输出扭矩，避免电机长期处于过载堵转的工况。

　　从结构设计逻辑来看，这套机构没有采用传统行星减速器的多行星轮均布方案，而是简化了行星轮的承载布局，将输出端直接集成在T型支架的连接位，支架上预留的两个安装孔位可直接与负载端的法兰面对接，省去了额外的输出轴转接结构，整体轴向尺寸被压缩到极薄的范围，特别适合安装空间局促、轴向尺寸受限的紧凑设备内部。内齿圈采用盘式结构，外圈做了定位止口，安装时可以直接嵌入设备的安装基板定位槽内，不需要额外设计复杂的齿圈固定压盖，仅通过外圈的三个沉头孔即可完成锁紧固定，大幅降低了配套安装结构的加工难度。

　　实际选型适配时需要注意，这套结构的T型支架下端预留了长条形调节槽，可在安装时微调支架与内齿圈的同轴度，抵消部分加工装配带来的形位公差，避免行星轮啮合时出现卡滞、偏磨的问题。齿轮啮合侧隙控制在0.02-0.05mm区间，既保证正反转切换时没有过大的回程间隙，也不会因为侧隙过小导致运转卡滞，适配常规的低速正反转传动场景完全足够。齿部采用渐开线圆柱直齿设计，加工时可采用滚齿一次成型，不需要磨齿工序就能满足常规传动的精度要求，加工成本控制优势明显，适合小批量设备配套使用。

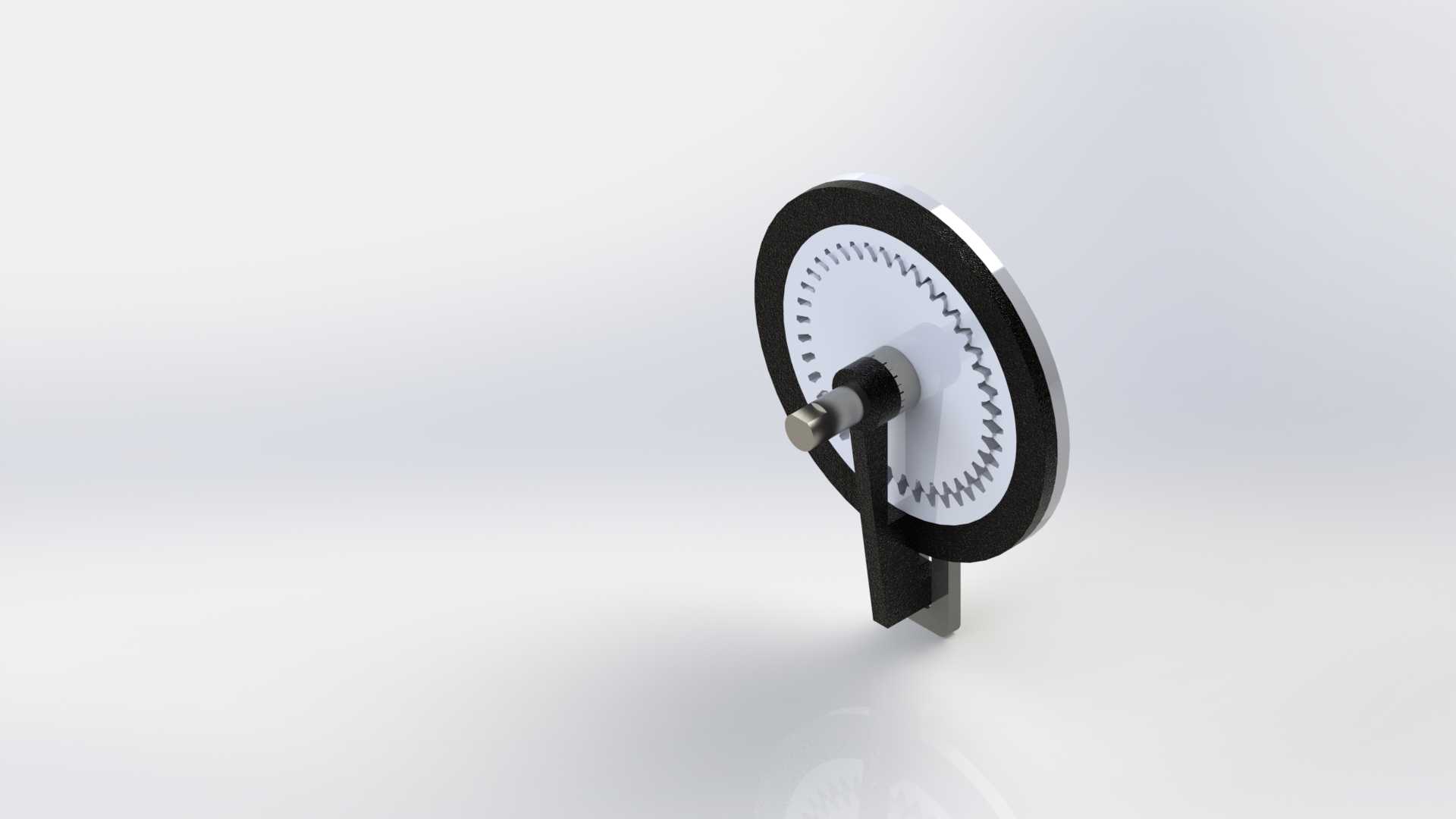

　　从安装边界来看，整套结构的径向最大尺寸不超过内齿圈的外圆直径，安装时只需要在基板上开出对应直径的沉孔，预留出支架摆动的空间即可，不需要额外预留行星轮的避让空间，因为支架本身就做了行星轮的防护结构，运转时不会和周边的管线、结构件发生干涉。输入端可以直接适配标准微型电机的输出轴，通过中心的太阳轮与电机轴直连，不需要额外的联轴器，进一步压缩了整体的轴向安装长度。

　　在实际产线应用中，这类简化版行星减速结构常被用在小型振动送料机构的动力输出端、小型变位工作台的旋转驱动、广告灯箱的低转速转动机构上，相比标准的行星减速器，它的结构更开放，维护时只需要拆开支架的固定螺丝就能直接检查齿轮啮合状态，加注润滑脂也不需要拆开整个壳体，日常运维的便捷性更高。同时因为没有封闭的壳体，整体重量更轻，在对负载重量敏感的移动机构、摆动机构上使用时，不会给驱动端带来额外的负载负担。

　　设计这套结构时，特意将支架的受力点做了加厚处理，对应行星轮的安装轴位置做了加强筋结构，避免长期承受扭矩时支架出现变形，导致齿轮啮合错位。内齿圈的背面做了减重槽，在保证结构强度的前提下尽可能降低整体重量，适合安装在轻量化的设备机架上。需要注意的是，因为没有封闭的防尘结构，这套结构不适合在多粉尘、多切削液的加工车间环境下裸装使用，需要搭配额外的防尘罩才能在恶劣工况下长期运行，常规的洁净车间、桌面设备内部使用则完全可以满足寿命要求。
