机床用十字连接磨块结构设计

项目分类:机床加工 发布时间:2023-11-23 ID:718763
  • 机床用十字连接磨块结构设计

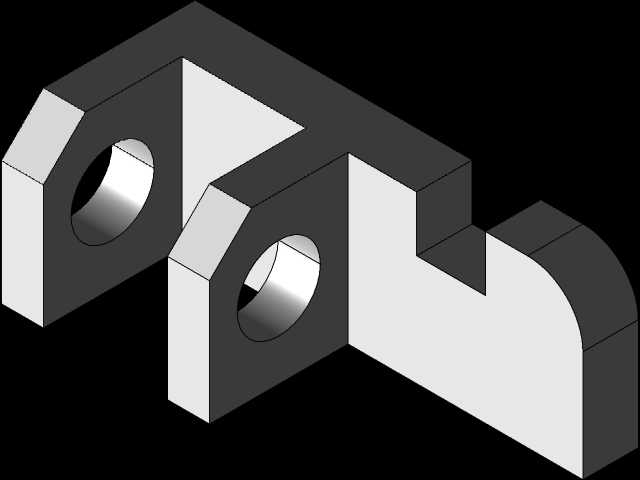

  在机床磨削加工的工装配套体系里,这类十字形磨块连接件属于磨床进给与定位系统里的核心受力小件,日常主要适配平面磨床、外圆磨床的辅助定位工装,也可用于专用磨床的工件夹持转接环节,承担磨削过程中磨头与工装基座之间的扭矩传递、位置校准功能,同时抵消磨削作业时产生的径向与轴向复合振动,避免磨头进给时出现偏摆,影响加工面的粗糙度与形位公差。从结构设计逻辑来看,整个零件采用对称式十字布局,两个带通孔的安装耳位呈90度垂直分布,通孔为精加工基准孔,孔壁预留了铰削加工余量,实际生产中可根据配套的连接轴径做最终精配,保证配合间隙控制在H7公差带范围内,避免装配后出现旷量。零件的非安装面做了斜切倒角处理,一方面是去除加工毛刺避免装配时割伤操作人员,

  另一方面是减少零件在磨削作业空间内的干涉边界,给磨头的进给行程留出足够的安全距离,防止磨头高速运转时剐蹭到零件非工作区域。从安装边界来看,两个安装耳的中心距经过严格核算,适配CA6140系列机床改装磨削附件时的安装孔位,不需要额外对机床基座做打孔改装,可直接通过螺栓穿过通孔完成固定,零件的整体厚度控制在适配磨头连接板的标准厚度区间,装配后整体突出基座的高度不会超出磨头的最大退刀行程,避免换件时出现碰撞。零件的主体截面采用等强度设计,受力较大的安装耳根部做了加厚过渡处理,没有出现应力集中的直角突变结构,在承受磨削进给的反向作用力时,应力分布可均匀扩散到整个十字主体,不会在根部出现断裂失效的情况。零件的弧形端面为磨削作业时的让位结构,

  对应磨头做圆弧进给时的运动轨迹,在磨头走弧线轨迹加工曲面工件时,该弧形面可与磨头的防护罩外圆保持恒定安全间隙,不需要额外调整工装的安装位置就能完成曲面磨削工序。这类零件在实际使用中,通常搭配硬质合金磨头使用,自身材料选用45号钢调质处理,表面硬度达到HB220-250,既有足够的强度承受传递扭矩,又有一定的韧性抵消磨削振动,不会因为长期受交变载荷出现疲劳裂纹。在装配环节,两个通孔的同轴度、两个安装耳的垂直度是核心管控指标,建模时已经将形位公差基准设置在通孔的中心轴线,后续生成工程图时可直接标注对应的垂直度、同轴度要求,生产时一次装夹即可完成两个孔的精加工,减少二次装夹带来的形位误差。零件的所有非配合面都做了发黑防锈处理,

  适配车间切削液喷淋的工作环境,不会因为长期接触乳化液出现锈蚀卡死的情况,后期维护时只需要定期检查通孔与连接轴的配合间隙,当间隙超过0.02mm时更换衬套即可继续使用,不需要整体更换零件,降低了工装维护成本。在专用磨床的自动化改造场景中,这类十字磨块还可作为快换磨头的转接基座,通过更换不同厚度的调整垫片,就能适配不同规格磨头的安装高度,不需要重新加工转接板,大幅缩短了磨床换产的调试时间。从建模逻辑来看,整个零件采用参数化建模方式,所有安装孔位、中心距、倒角尺寸都设置了可调整参数,后续如果需要适配其他型号的机床,只需要修改对应参数就能快速生成新的结构模型,不需要重新绘制草图,提升了系列化零件的设计效率。零件的重量经过优化,在保证结构强度的前提下,去除了非受力区域的多余材料,既降低了自身重量减少磨头进给时的惯性负载,又节约了生产材料成本,适配机床工装轻量化的设计趋势。
