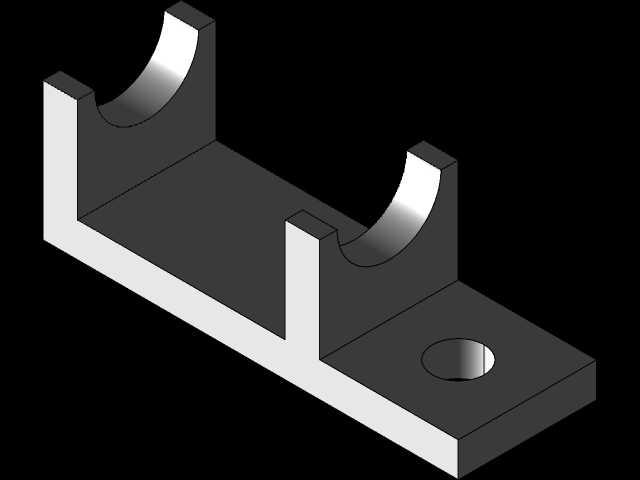

双圆弧槽带安装孔卧式支撑座结构

　　在机床辅助支撑、小型工装夹具定位、输送线侧向导轮承载这类场景里，这类带双圆弧槽的卧式支撑座是很常见的结构件，日常做设备改造、工装搭建设计时经常会碰到类似的支撑需求。很多人做这类支撑结构时容易忽略安装面的受力变形问题，要么把底座做的过薄导致锁紧后底座翘曲，要么把圆弧支撑槽的位置公差放的过松，导致被支撑的轴类零件装上去后出现别劲、转动卡滞的情况。这个支撑座的设计思路是把两个圆弧支撑槽做在垂直于安装底座的立板上，两个立板和底座是一体化的结构，没有拼接焊缝，从结构刚性上来说，一体化铣削或者铸造成型的结构，比焊接拼接的支撑座抗振性要好很多，适合用在有小幅振动的机床周边工位。从安装边界来看，底座右侧的沉头安装孔是用来穿内六角锁紧螺钉的，

　　沉孔的深度刚好能把螺钉头完全埋入底座平面以下，不会出现螺钉头突出底座、导致支撑座安装后和安装基面之间有间隙的问题，安装时要注意基面的平面度误差不能超过0.05mm，不然锁紧螺钉后底座会产生内应力，时间长了容易出现支撑槽位置偏移。两个圆弧槽的同轴度是这个零件的核心精度要求，设计时两个圆弧槽的半径要比被支撑的轴径大0.1-0.2mm，既不能间隙太大导致轴在槽里晃动，也不能间隙太小导致轴装不进去，要是用在需要转动的轴支撑场景，圆弧槽的表面粗糙度要控制在Ra1.6以下，减少轴转动时的摩擦阻力，如果是做固定定位用的支撑，粗糙度要求可以适当放宽到Ra3.2。底座的厚度和立板的高度是匹配的，立板高度越高，底座的厚度就要相应增加，

　　避免支撑受力时立板出现外张变形，这个结构里立板的高度大概是底座厚度的2.5倍，刚好能满足常规轻载支撑的刚性需求，要是支撑的负载更大，可以在两个立板的外侧增加加强筋，不过要注意加强筋不要干涉轴类零件的安装和拆卸。实际使用时，这类支撑座经常用来承托光轴、导杆、小型辊筒的端部，不需要做整周的轴承孔配合，安装拆卸比整体式轴承座方便很多，尤其是在设备维护空间比较狭小的工位，不用把轴整个抽出来就能拆装支撑件，维护效率要高不少。做三维建模的时候，要注意圆弧槽和立板的交接处做微小的倒角，避免应力集中，安装孔的位置要和设备安装基面上的螺纹孔位置严格对应，建模时可以把安装孔的位置公差标注在安装底座的下表面，作为加工时的找正基准。另外，

　　两个立板之间的间距要根据被支撑零件的轴向长度来调整，间距太小会导致被支撑件的轴向窜动空间不足，间距太大又会让支撑点跨距过大，增加轴的弯曲变形量，常规设计时间距比被支撑部位的轴向宽度大0.5-1mm就足够，留一点窜动间隙避免热胀冷缩导致的卡滞。这类支撑结构的材质一般选用45号钢或者Q235钢，要是用在有腐蚀的环境里可以换成304不锈钢，表面做发黑或者镀锌处理，提升防锈能力，日常维护时只需要定期检查安装螺钉有没有松动，圆弧支撑面有没有异常磨损就可以，结构简单可靠性高，是机械结构里非常实用的一类支撑零件。
