侧装式M32规格电缆入口密封压盖结构

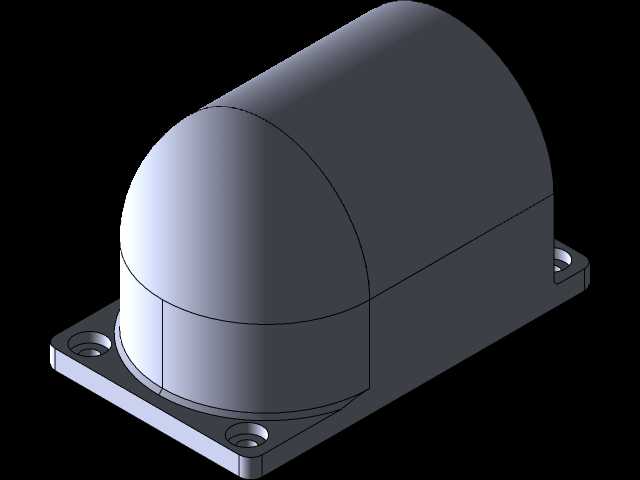

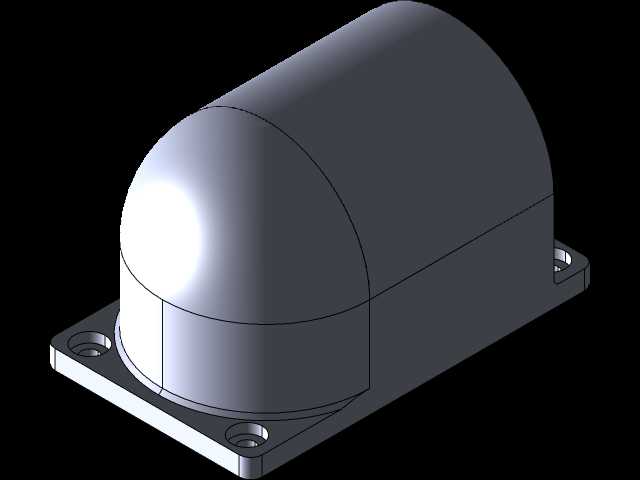

　　在机床电控柜体、户外接线盒、工业设备侧壁走线的场景里，线缆穿入设备壳体后的密封与固定一直是结构设计里容易被忽略但直接影响防护等级的环节，这款侧装式M32规格电缆密封压盖，就是针对设备侧壁水平走线的需求设计的配套结构件。不同于常规轴向穿线的压盖需要在线缆走向末端预留垂直操作空间，这款压盖采用侧面安装的法兰固定形式，适配CA6140这类普通车床的侧壁走线点位，能在设备壳体外侧完成线缆的穿入、锁紧与密封作业，不需要在壳体内部预留过多操作空间，对于内部走线排布紧凑的机床电控舱来说，能大幅提升舱内空间利用率。从功能特性上看，这款压盖的核心作用有两点，一是实现M32规格外径线缆的穿入后径向锁紧，

　　避免设备运行过程中产生的振动拉扯线缆导致接线端子松脱，二是在穿线位置实现IP等级的密封，阻挡切削液、金属碎屑、粉尘从线缆穿入位置进入设备壳体内部，保护内部电气元件不受侵蚀。设计思路上，整体结构采用半圆筒加方形安装法兰的组合形式，主体的半圆筒结构分为上下两个半壳，扣合后形成完整的穿线通道，内部可适配对应规格的橡胶密封环，当上下半壳通过法兰上的安装孔锁紧固定在设备侧壁时，半壳的合模面会挤压内部的密封环，让密封环紧紧包裹住穿入的电缆外护套，同时半壳与设备侧壁贴合的端面也可以加装密封垫片，实现安装面的静态密封。方形安装法兰的四个角设置了沉头安装孔，安装时可以使用内六角圆柱头螺钉直接固定在设备侧壁预先加工好的对应安装位上，

　　沉头孔的设计能让螺钉头部完全沉入法兰平面内，不会在压盖外侧形成突出的结构，避免设备运输、安装过程中剐蹭周边管线或者操作人员。从安装边界来看，这款压盖的方形法兰轮廓尺寸适配常规设备侧壁的预留安装位，法兰上的安装孔孔距匹配M32规格侧装压盖的通用安装尺寸，不需要对现有设备的安装孔位做二次修改就能直接替换同规格的老旧压盖；压盖主体的半圆筒部分向外突出的长度经过优化，不会超出设备侧壁的外轮廓安全距离，在机床这类周边有移动拖链、操作手柄的设备上，不会和运动部件产生干涉。实际选型使用时，需要注意穿入线缆的外径要匹配M32压盖适配的线缆线径范围，过粗的线缆会导致密封环无法完全包裹线缆形成有效密封，过细的线缆则会出现锁紧后线缆仍可晃动的情况，

　　无法起到抗拉扯的作用；安装时要先将密封环套在电缆对应位置，再将上下两个半壳扣合在密封环外侧，对准设备侧壁的安装孔位后逐步对角拧紧四个安装螺钉，保证密封环受力均匀，避免单侧拧紧导致密封偏斜出现渗漏间隙。不同于顶部安装的压盖需要考虑线缆垂直向下的重力拉扯，侧装压盖在设计时特意强化了法兰与主体连接位置的结构强度，能承受线缆水平方向的拉扯力，在设备拖链反复移动带动线缆往复晃动的工况下，连接位置不会出现应力断裂的情况。压盖的外表面采用圆弧过渡设计，没有尖锐的棱角，一方面能避免安装时划伤操作人员的手部，另一方面圆弧表面不容易积存切削液和金属碎屑，日常设备清洁时只需要简单擦拭就能保持表面整洁，不会因为碎屑堆积在边角位置导致腐蚀生锈。在机床加工车间的实际工况里，这类侧装压盖通常用在车床主轴箱侧壁、进给电机接线位置、冷却系统电控盒的侧壁走线位置，相比传统的电缆接头，这种侧装分体式的压盖不需要在穿线时提前将接头套在线缆上，后期维护更换线缆时只需要拆开压盖的两个半壳就能完成线缆的更换，不需要拆卸设备内部的接线端子，能大幅降低后期维护的工作量。
