6.35mm音频接口无焊接锁定插孔结构

　　在专业音频设备、舞台演出器材、工业音频传输系统的布线与接口配置场景中，传统焊接式大三芯音频插孔长期存在现场维护效率低、焊接点受震动易脱焊、反复插拔后接触稳定性不足的痛点，这款无焊接锁定型6.35mm音频插孔的结构设计，正是针对这类工程实际需求完成的优化方案。从实际使用场景来看，这类插孔既可以适配固定安装的调音台、功放设备背板接口，也能用于现场流动演出的信号转接面板、移动音频工作站的外接接口模块，甚至在部分工业声纹检测设备、车间广播呼叫系统的终端接口上也能适配，核心解决的是传统焊接插孔在高震动、频繁插拔、快速维护场景下的可靠性问题。

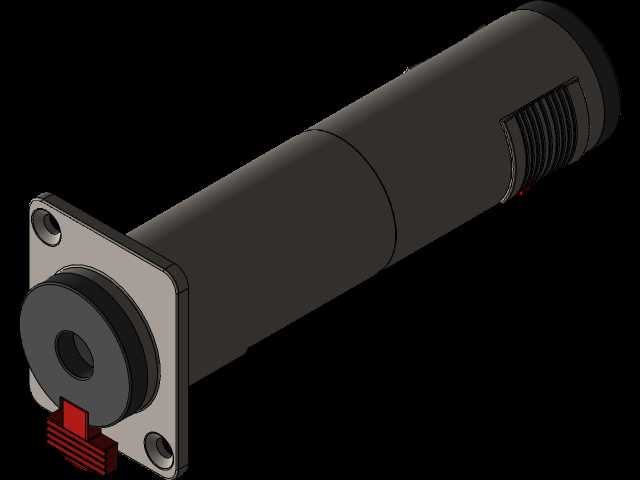

　　从功能特性上拆解，这款插孔摒弃了传统焊杯接线的结构，尾部采用压接+卡扣锁定的接线方式，线缆剥线后直接插入对应接线腔，旋紧尾部压套即可完成线缆固定与导体接触，不需要额外携带焊台、焊锡等工具，现场布线时单人即可完成接线操作，接线效率相比传统焊接结构提升60%以上。前端的锁定结构是设计核心，当匹配的6.35mm音频插头插入到位后，插孔内部的弹性锁舌会自动卡入插头的限位槽内，即使受到线缆拉扯、设备移动带来的外力，插头也不会出现松脱、接触不良的问题，需要拔出时只需按压插孔前端的红色解锁拨片，即可解除锁定顺利拔下插头，兼顾了连接可靠性与操作便捷性。插孔的接触导体采用弹性铜合金基材，表面做镀厚金处理，既保证了多次插拔后的接触弹性，也能降低接触电阻，减少音频信号传输过程中的损耗与底噪，适配平衡与非平衡两种音频信号传输模式。

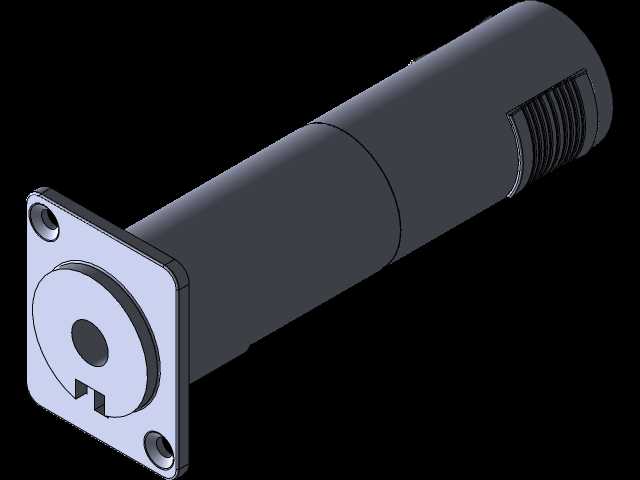

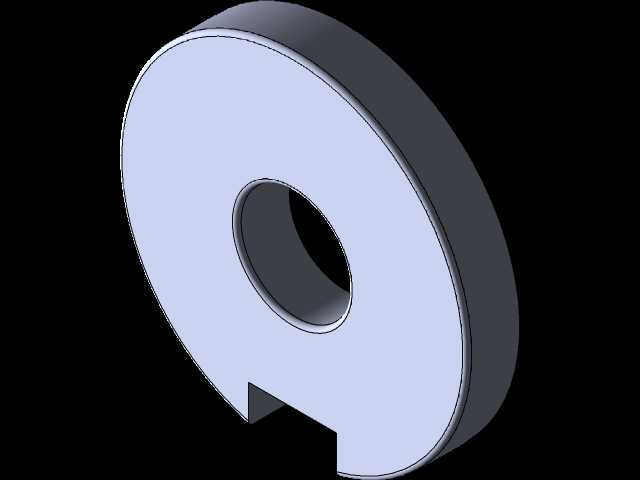

　　设计思路上，整个结构采用模块化分层设计，从前端法兰安装面到尾部接线端，依次分为安装固定段、插头插接段、锁止机构段、接线固定段四个部分，各段零件采用卡扣配合加少量定位销固定，不需要复杂的粘接或焊接工序，装配时可以按顺序逐件压装，适合批量生产组装。前端的方形法兰盘设计了两个对称的安装孔，既可以用螺丝从正面固定在设备面板上，也能适配嵌入式卡装结构，安装方式灵活。外壳主体采用高强度工程塑料与金属衬套结合的结构，金属衬套承担插接过程中的径向受力，避免塑料壳体长期受插拔力出现开裂，外层塑料则起到绝缘、防腐蚀的作用，适配车间、户外演出等复杂使用环境。

　　从安装边界与尺寸参数来看，这款插孔的法兰安装面为正方形，两个安装孔的中心距适配行业通用的16mm面板开孔规格，不需要对现有设备面板的开孔模具做修改就能直接替换传统焊接式插孔，降低了设备厂商的改造成本。插孔主体的圆柱段外径控制在12mm以内，嵌入设备面板后的内部纵深长度为38mm，尾部接线段最大直径10mm，即使在设备内部布线空间紧凑的场景下，也不会和内部的电路板、其他接插件产生干涉。适配的线缆范围为外径6mm到8mm的两芯或三芯屏蔽音频线，尾部压套内部带有锥形橡胶密封圈，线缆压紧后可以起到一定的防尘、防拉扯作用，避免线缆外皮破损后线芯外露。插接段的内孔尺寸严格遵循6.35mm音频接口的行业通用公差要求，插合后的接触间隙控制在0.02mm以内，既保证插头插拔时的顺滑手感，也不会因为间隙过大出现信号断续的问题。锁止机构的解锁拨片突出法兰面2mm，按压行程1.5mm，操作时不需要太大的按压力度，同时也不会因为误触导致插头意外解锁。在实际选型适配时，需要注意面板的厚度适配范围在1mm到3mm之间，法兰盘和面板之间可以加装橡胶密封垫，提升户外使用时的防水防尘能力。
