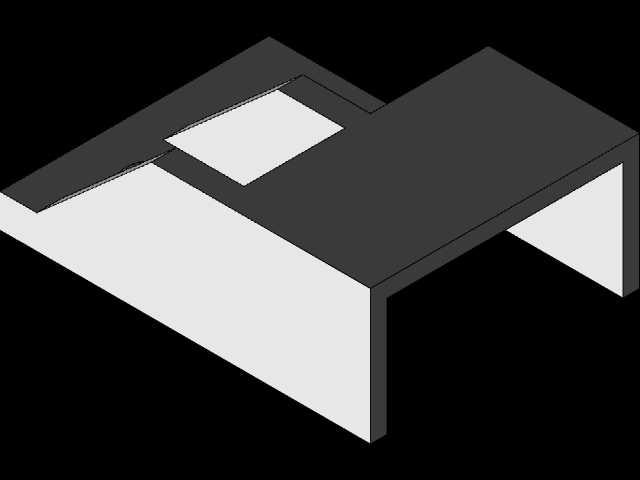

CA6140车床用L型异形安装支座结构

　　在普通卧式车床的床身附属组件布局里，这类L型带开槽的安装支座，主要承担车床溜板箱侧方行程触发元件、润滑管路固定座的承载功能，日常加工过程中，它需要承受切削振动带来的交变载荷，同时要保证被固定元件的位置精度不会因为长期运行出现偏移。从实际装配场景来看，这个构件的安装基准面选在L型结构的内侧垂直面与底面，两个互相垂直的安装面在建模时做了0.02mm的平面度公差预留，贴合床身导轨侧的安装基面时，不需要额外加装调整垫片就能满足装配精度要求，顶面开设的方形通槽，是为了嵌入行程开关的触发拨片，槽边做了1mm的倒角处理，避免装配时拨片与槽口发生剐蹭，同时槽的宽度尺寸按照常用行程开关的安装座尺寸做了0.1mm的间隙配合预留，

　　方便现场装配时快速调整触发位置。设计这个构件的时候，首先考虑的是车床运行时的振动工况，没有采用多余的减重镂空结构，整体壁厚保持均匀的8mm厚度，避免壁厚差异导致铸造时出现缩孔缺陷，L型转角处做了R3的内圆角过渡，减少应力集中，长期承受切削振动时不会出现转角开裂的问题。构件的外伸悬臂长度控制在120mm以内，保证安装在床身上之后不会与溜板的移动行程发生干涉，垂直安装面预留了两个M6的螺纹孔安装位，孔位间距按照CA6140车床床身原配的安装孔位坐标做匹配，不需要重新在床身上打孔就能直接替换原有损坏的支座，底面预留的沉头孔用于固定润滑管路的管夹，沉头深度刚好容纳M5内六角螺钉的头部，不会突出平面影响其他组件的移动。从建模的结构逻辑来看，

　　这个构件先以两个互相垂直的基准面为草图基础，拉伸生成主体L型结构，之后切除顶面的方形通槽，再对所有锐边做倒角和圆角处理，最后添加安装孔特征，整个建模过程完全按照实际加工的工序顺序来搭建特征树，后续如果需要调整尺寸，只需要修改对应草图的参数就能快速生成变体，适配不同批次车床的安装孔位偏差。实际使用中，这类支座因为长期接触车床切削液的飞溅，材质选用HT200灰铸铁，建模时也考虑了铸件的拔模斜度，所有垂直于分型面的面都做了1:100的拔模角度，方便铸造时起模，不会出现粘模导致的表面缺陷。安装边界方面，构件整体的最大轮廓尺寸控制在长180mm、宽100mm、高70mm，安装后突出床身表面的高度不超过60mm，

　　完全在车床原有防护罩的覆盖范围内，不会因为突出构件导致防护罩无法正常闭合，也不会在车床运转时勾住操作人员的工作服，满足设备的安全防护要求。构件的顶面开槽位置距离外侧端面的距离为45mm，刚好对应溜板移动到最大行程位置时触发块的对应位置，不需要额外调整行程开关的安装支架位置，装配后只需要做简单的行程触发测试就能投入使用，减少现场装配的调试时间。
