异形多孔法兰安装连接板结构设计

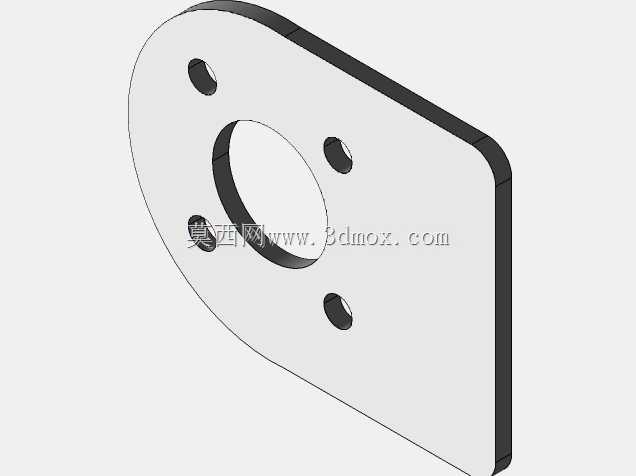

　　这块异形多孔安装连接板在中小型机床附件、传动支座、轻型工装夹具以及自动化输送线的端部连接场景中使用频率很高，它承担的核心作用是把带中心轴孔的旋转部件、轴承座或者驱动端盖固定到机架立面，同时通过周边分布的小孔完成周向定位与螺栓锁紧。板件一侧采用圆弧过渡、另一侧切出平直边的轮廓并不是随意造型，平直边通常贴靠设备型材的基准面或导轨侧挡边，用来限制连接板装配时的转动自由度；圆弧端则避让周边管线、相邻紧固件或者机架圆角，避免在紧凑安装空间里发生干涉。

　　从结构功能上看，板中央的大通孔是整颗零件的功能核心，孔径按照穿过轴颈、衬套或者端盖止口来预留，孔壁与板厚形成的环形端面可以作为轴承外圈、密封压盖或者隔套的贴合面，承受轴向预紧时的压紧力。围绕大孔分布的四个小孔用于穿装连接螺栓，孔位没有采用完全对称的圆形法兰布置，而是顺着异形板的轮廓拉开间距，这样做的好处是螺栓力臂更长，锁紧后连接板抗扭转能力更强，在设备启停产生交变载荷时不容易出现松动。板体整体为等厚薄板结构，厚度方向边缘平直，适合采用激光切割、等离子下料或者铣削外形后直接使用，加工工序短，材料利用率高。

　　设计这类连接板时，首先要锁定的是中心大孔与安装基准边之间的位置关系。平直边到中心孔的距离决定了轴系相对机架基准的偏移量，这个尺寸在装配链里属于关键尺寸，建模时需要把它作为驱动尺寸标注，后续修改轴系高度时只调整这一处参数，周边小孔位置随轮廓联动更新。四个安装小孔的孔径按照所选螺栓规格留间隙，普通连接场合取螺栓直径加0.5到1毫米的通孔间隙，需要精确定位的场合则把其中一对孔做成铰制孔或者配作销孔，消除板件在受剪工况下的滑移。孔中心到板边缘的距离要保证足够的承压宽度，太薄的边距在螺栓拧紧时会让板边产生翘曲，也会削弱孔周的抗拉强度。

　　外形轮廓的圆弧半径与直边切点需要顺滑衔接，三维建模时先在草图平面绘制中心线，定出大孔圆心，再依据相邻部件的包络空间画出外轮廓，圆角处避免出现尖角应力集中。板的厚度根据受力级别选取，轻型检测工装、防护罩连接可取较薄板厚，承受带轮张紧力或者电机扭矩的安装板则要加大厚度，并在大孔周围增设沉台或者加强折边，提升板件的抗弯刚度。如果安装面平面度要求较高，下料后需要对两平面进行铣削或磨削，保证轴承压盖贴合时没有缝隙，防止轴系运转中出现振动。

　　实际装配边界上，这块板的背面贴合机架立板，正面压紧功能部件，四个螺栓穿过小孔后与机架螺纹孔锁紧，中心大孔留出旋转件的运动空间。异形轮廓在装机时还具备防错作用，工人可以凭借直边与圆弧端的明显差异快速判断安装方向，减少圆形法兰容易装错角度的问题。建模过程中需要同步检查螺栓装入后的扳手空间，小孔周围留出足够的套筒外径范围，圆弧端不得侵入相邻护罩，直边与导轨面之间保留装配间隙。完成三维结构后，可直接由板件实体生成平板展开轮廓，导出二维下料图，孔位坐标、轮廓切点与板厚标注清晰，便于车间直接投入切割与钻孔工序，整颗零件结构简单、受力路径明确，是机械连接部位非常典型的实用型安装板设计。
