CA6140车床配套专用锤头结构设计

　　在普通卧式车床的日常运维、工件装夹、工装调整作业场景里，适配CA6140机型的专用锤头是一线操作、机修人员高频使用的手动辅具，不同于通用民用锤具，这类机加工场景配套的锤头在结构设计上完全围绕车床作业的实际需求做了针对性优化，避免通用工具使用时的磕碰损伤、施力角度受限等问题。从实际作业场景来看，CA6140车床在更换三爪卡盘卡爪、调整尾座套筒锁紧位置、轻敲工件找正、拆卸锥柄刀具、清理床身切屑结块时，都需要用到适配的敲击工具，普通羊角锤或钳工锤的头部结构要么容易在敲击时打滑损伤机床导轨、工件加工面，要么施力端的形状无法适配车床狭小空间内的操作角度，这款锤头的曲面工作端就是针对这类场景做的结构优化。

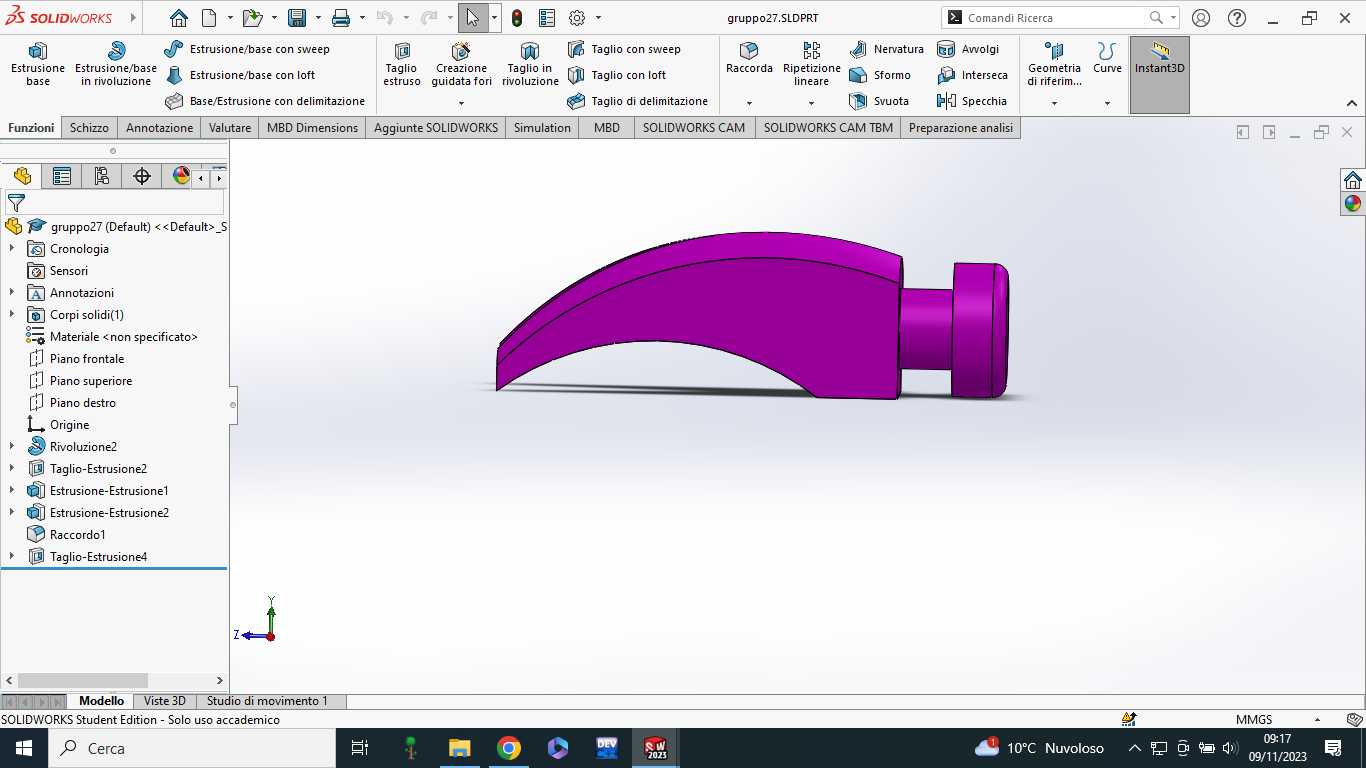

　　从功能特性上看，该锤头的工作端采用大弧度弯曲的楔形结构，区别于普通平端锤头的垂直施力逻辑，弧形楔面可以在狭小的机床操作空间内实现斜向施力，比如在调整卡盘卡爪的夹持位置时，不需要将手臂完全伸入卡盘与刀架的间隙内，只需要将弧形端头对准卡爪侧面的调整槽，从侧方施力就能完成轻敲找正，大幅降低操作时的磕碰风险。锤头的安装端采用带定位凸台的圆柱结构，与锤柄装配时可以通过凸台实现周向定位，避免敲击过程中锤头发生转动偏移，安装端的直径与长度尺寸经过匹配设计，既可以适配通用木质锤柄的安装孔径，也能兼容机修场景常用的纤维绝缘锤柄，安装边界上预留了足够的楔钉打入空间，装配后不会出现锤头松动脱出的风险。

　　设计思路上，这款锤头完全摒弃了民用锤具的多功能冗余结构，没有设置羊角拔钉等在机加工场景完全无用的结构，所有型面都围绕车床作业的敲击需求做减法：弧形工作端的曲面曲率经过反复验证，既保证斜向敲击时的接触面积足够大，不会因为应力集中损伤被敲击的零件表面，又能让施力方向精准传递到目标位置，不会出现力的偏移导致零件错位。锤头的整体重心设置在靠近安装端的位置，敲击时的惯性力分布更符合机修作业的发力习惯，长时间使用也不会出现手腕酸胀的问题，工作端的边缘全部做了R2左右的圆角处理，避免尖锐棱边在操作时刮伤机床漆面、工件已加工表面，也能防止敲击时崩边产生铁屑飞溅的安全隐患。

　　从外形尺寸与安装边界来看，锤头整体长度控制在120mm左右，弧形工作端的最大宽度为45mm，安装端圆柱直径为25mm，整体尺寸刚好适配CA6140车床操作时的常见间隙宽度，比如刀架与卡盘的最小安全间隙、尾座与床鞍的间隙都在50mm以上，该锤头可以顺利伸入这些空间完成操作，不会因为尺寸过大卡滞。安装端的凸台高度为5mm，与锤柄装配时凸台可以抵住锤柄端面，形成轴向限位，即使长期敲击产生磨损，凸台也能阻挡锤头向锤柄方向滑移，保证使用安全。锤头的各个型面都做了均匀的壁厚设计，最薄位置的壁厚不小于8mm，经过淬火处理后整体硬度达到HRC45-50，既保证足够的敲击强度不会出现崩裂，又有适当的韧性避免过硬导致的碎裂问题。

　　在实际使用中，这款锤头的弧形工作面还可以适配车床作业里的特殊敲击需求，比如拆卸主轴锥孔内的钻头、顶尖时，可以用弧形面贴合锥柄的侧面周向轻敲，不需要垂直施力就能让锥柄松动，避免垂直敲击导致的主轴轴承损伤；在调整床身镶条的间隙时，弧形端头可以伸入镶条端部的调整槽内，轻敲镶条实现间隙的微调，比使用平端锤具更容易控制敲击力度，不会因为施力过大导致镶条变形。整个锤头的结构没有多余的装饰性设计，所有的倒角、圆角、曲面都有明确的工程用途，完全服务于机床操作场景的实际需求，是典型的面向工业作业场景优化的专用五金辅具结构。
