适配1.5英寸电杆的圆顶摄像机安装支架

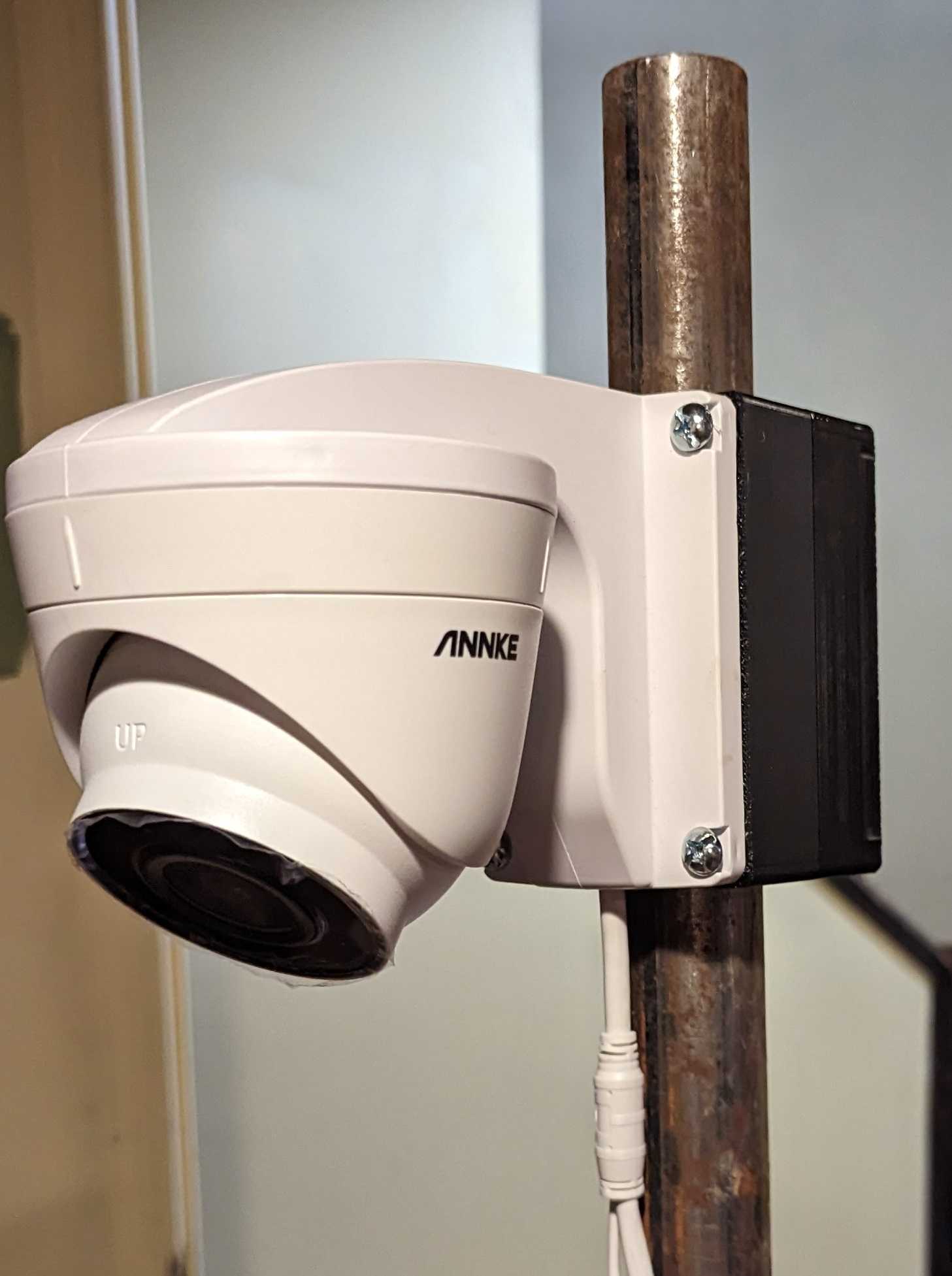

　　在户外安防监控部署场景中，杆装监控设备的固定连接件一直是现场安装环节容易被忽略却直接影响设备稳定性的核心部件，尤其是针对存量水泥电杆、金属灯杆这类非定制化安装基面的适配方案，往往需要兼顾安装便捷性、夹持可靠性与后期维护便利性。这款针对1.5英寸直径杆体设计的摄像机支架，最初的设计出发点是解决民用圆顶型监控摄像头在户外杆体上的安装适配问题，区别于常规墙面安装的平板式支架，该结构专门针对圆柱杆面的夹持场景做了结构优化。从结构功能来看，支架主体采用分体夹持式设计，主体安装面为平整矩形面板，面板上预留了对应圆顶摄像机的标准安装孔位，四个角位设置了内六角锁紧位，用于支架两半结构的对锁紧固，面板中心的通孔用于穿设摄像机的供电与信号线缆，

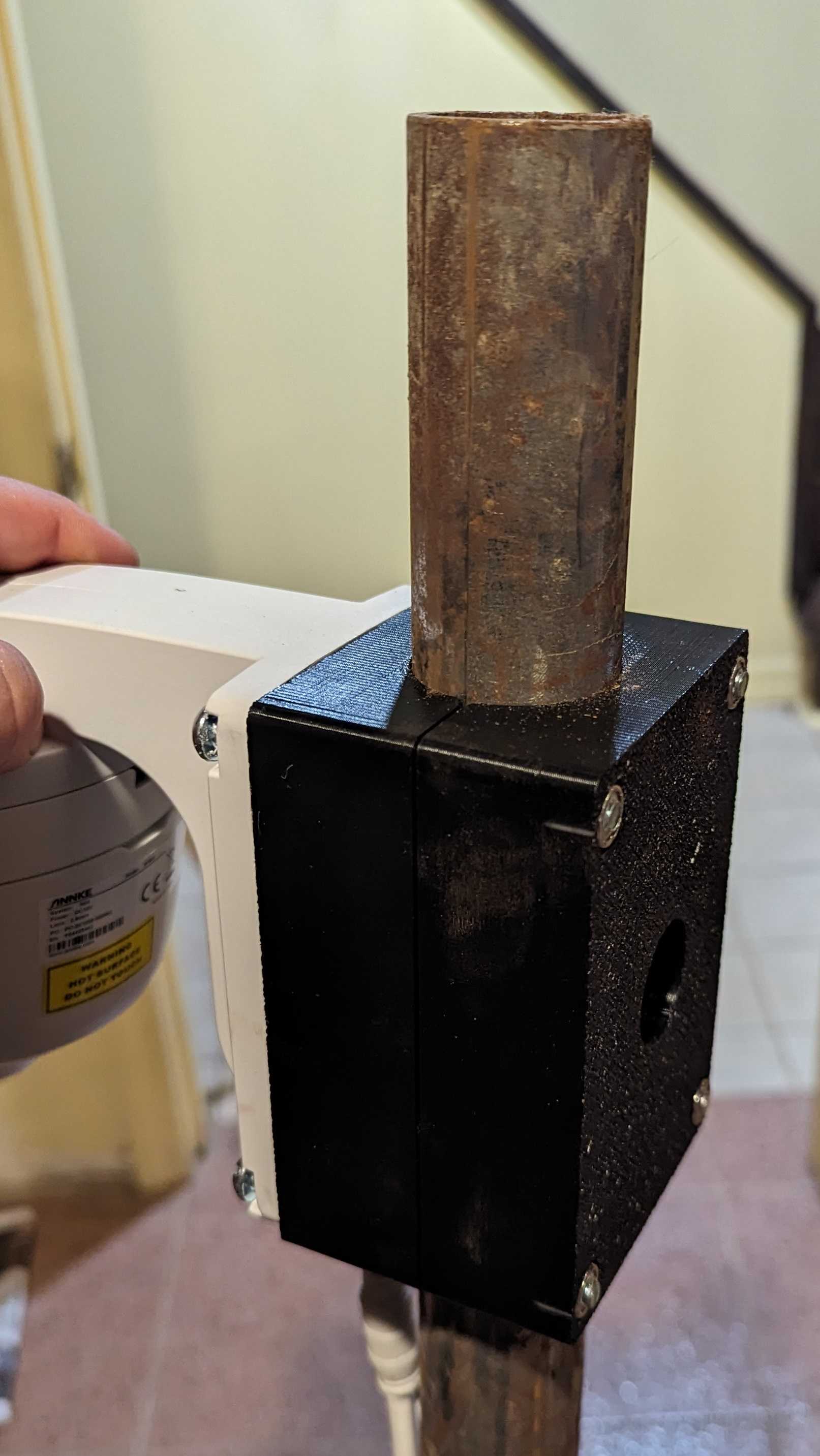

　　避免线缆外露造成的老化、拉扯损坏风险。夹持侧设计了与1.5英寸杆体外径匹配的圆弧凹槽，安装时两半支架扣合在杆体对应位置，通过四颗1/4-20规格的长不锈钢螺钉配合尼龙防松垫圈锁紧，无需在杆体上打孔、焊接，不会破坏原有杆体的结构强度，也适配后期的点位调整与设备拆卸需求。设计过程中重点考量了户外使用的受力特性，常规墙面安装的支架只需要承受垂直于墙面的设备重力与风载，而杆装支架的受力方向更为复杂，除了设备自身重量带来的垂直向下的力矩，户外横向风载带来的扭转力矩、杆体自身小幅振动带来的交变载荷都需要纳入结构校核范围，因此在夹持凹槽与主体面板的衔接位置做了加厚过渡处理，避免长期受力出现应力集中导致的结构开裂。安装边界方面，

　　支架的整体厚度控制在合理范围，扣合后突出杆体的尺寸不会过大，减少风阻的同时也避免对杆体上其他挂载设备造成干涉；锁紧螺钉的长度选用3英寸规格，既保证两半支架有足够的锁紧行程适配杆体直径的微小公差，也不会因为螺钉过长导致安装后突出部分过多，增加意外剐蹭的风险。实际应用中，该支架除了适配标称的1.5英寸直径电杆，也可以通过在圆弧凹槽内增加适配垫片的方式，兼容更小直径的杆体安装，适用场景覆盖小区路灯杆挂载监控、厂区电力杆加装安防设备、户外临时监控点位快速部署等场景，相比传统的抱箍式支架，该结构的安装面平整度更高，摄像机安装后的角度调节余量更大，不会出现抱箍结构常见的安装面倾斜导致的画面偏移问题。结构细节上，四个锁紧位采用内凹式六角孔设计，

　　既可以使用标准内六角扳手实现大扭矩锁紧，也避免了外凸螺栓头容易积灰、锈蚀的问题，尼龙防松垫圈的选用可以抵消户外长期振动带来的螺纹松动风险，无需定期复紧维护。线缆穿孔的位置正对支架安装面的中心，与常规圆顶摄像机的出线位置完全匹配，线缆可以从支架内部直接穿入杆体的走线空间，全程无外露段，既提升了整体的美观度，也避免了户外紫外线、雨水对线缆外皮的侵蚀，延长线缆使用寿命。在建模过程中，对夹持圆弧的公差做了针对性设定，保证与标准1.5英寸杆体配合时，两半支架锁紧后不会出现局部间隙过大导致的夹持力不足问题，同时也不会因为圆弧尺寸过小导致安装时无法顺利扣合到杆体上；主体面板的安装孔位完全匹配主流民用圆顶摄像机的安装孔距，无需额外打孔适配，拿到成品即可直接完成设备组装。
