多关节柔性机械臂结构三维设计

　　这款多关节柔性机械臂的结构设计，核心围绕小负载工况下的灵活作业需求展开，在3C电子装配、实验室样本转运、轻型工件上下料这类对作业空间紧凑度、动作灵活度要求较高的场景中，这类结构的执行机构往往能替代人工完成重复度高、定位精度要求稳定的工序。从结构布局来看，该臂体采用串联多关节构型，底座为圆盘式安装结构，这种设计的核心考量是降低整体重心高度，保障臂体在全伸展姿态下的抗倾覆稳定性，底座安装面预留的连接位可适配不同规格的工作台面、移动载具安装接口，安装边界可根据现场工位布局灵活调整，不需要额外定制复杂的转接支架。

　　关节部分采用模块化的回转结构设计，每一段臂杆之间的关节都可实现独立的回转动作，相邻关节的回转轴线呈空间交错布置，这种布局能让末端执行器到达工作半径内的任意空间点位，避开作业区域内的管线、工装等障碍物，相比传统的直角坐标执行机构，动作路径的规划灵活度有明显提升。臂杆主体采用等径圆柱段结构，这种结构形式一方面能简化加工工艺，降低臂杆本体的加工成本，另一方面圆柱外形不存在尖锐棱角，在人机协同作业的场景下，能减少人员误触时的磕碰伤害风险，同时圆柱截面的抗弯、抗扭性能在各个方向上保持一致，不会因为臂杆回转出现截面力学性能的方向性差异，能有效降低臂杆在负载状态下的形变量。

　　从设计思路上看，这款机械臂没有追求大负载能力，而是把结构优化的重点放在了关节的紧凑度和动作顺滑度上，关节处的连接结构做了内嵌式设计，将传动、走线的空间都整合在关节壳体内部，外部没有裸露的管线、传动部件，既可以避免作业过程中管线被工件、工装勾挂造成的设备故障，也能降低日常维护时的清洁难度，适配洁净车间、实验室这类对设备整洁度有要求的作业环境。臂体的各段长度经过匹配设计，在保证最大工作半径满足常规工位作业需求的前提下，尽可能缩短单段臂杆的长度，以此降低关节处的负载力矩，提升末端定位的稳定性，当末端搭载小型夹爪、吸盘、点胶头等执行工具时，不会因为臂杆挠曲出现定位偏移的问题。

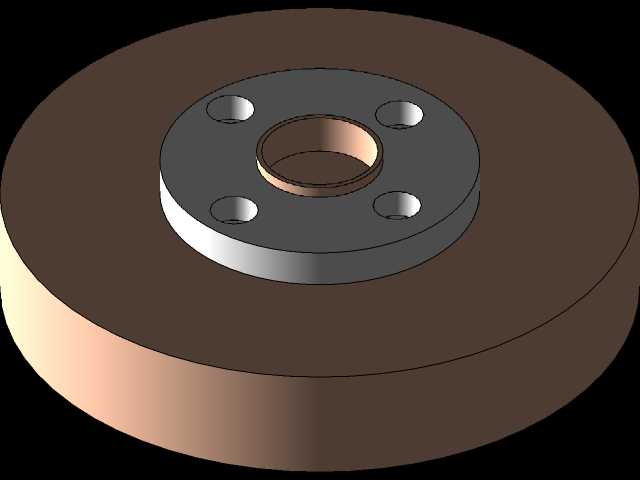

　　安装层面，圆盘底座的直径尺寸经过核算，在臂体全水平伸展、搭载额定负载的状态下，底座的支撑范围能完全覆盖整体结构的重心投影，不需要额外加装配重块就能满足稳定性要求，固定时可采用螺栓压紧的方式连接在安装平台上，也可根据需求搭配快换底座实现工位间的快速转移。关节处的限位结构做了集成化设计，不需要额外加装外部限位块就能实现关节回转角度的软、硬双重限位，避免关节过转造成内部传动部件的损坏，同时各关节的走线通道为中空结构，末端执行器的气管、线缆可从臂体内部穿过，从底座侧方的接口引出，不会随臂体回转出现线缆缠绕、磨损的问题。

　　在实际应用中，这类小负载多关节机械臂可搭配不同的末端执行器适配不同工序，搭载真空吸盘时可完成轻薄工件的拾取、转运，搭载电动夹爪时可完成小型零件的装配、分拣，搭载点胶阀或焊枪时也可完成小范围的涂胶、焊接作业，结构本身的模块化设计也方便后期的维护更换，单个关节出现故障时可单独拆解更换，不需要对整臂进行拆装，能有效降低设备的停机维护时间。整体结构没有冗余的设计元素，所有外形结构都服务于功能需求，臂杆表面的平整圆柱面也方便后期加装防护套、传感器支架等附属配件，可根据不同的应用场景做灵活的功能拓展。
