XBOX360移动机器人Kinect安装基座结构

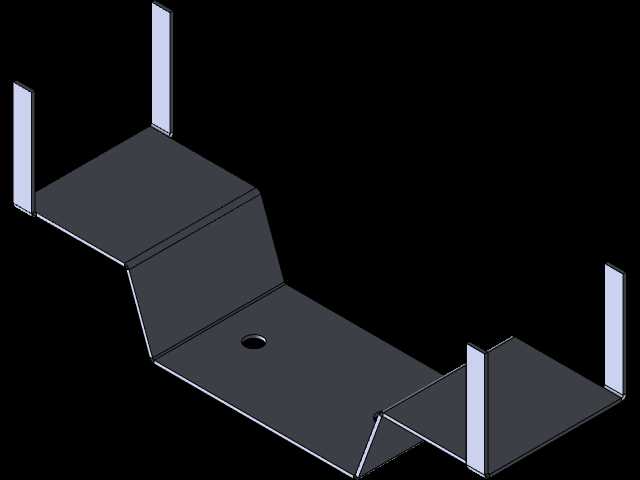

　　在移动机器人的体感感知模块搭建环节，Kinect传感器的安装固定一直是容易被忽略但直接影响采集精度的细节，这款适配XBOX360版本Kinect的安装基座，就是针对小型轮式移动机器人的体感外设搭载需求做的结构设计。日常做移动机器人调试的时候，很多人图方便直接用扎带把Kinect绑在机器人顶层平台上，不仅固定强度不够，机器人行进过程中的振动会让传感器产生微小偏移，时间长了采集到的深度数据和点云信息会出现坐标系偏差，直接影响SLAM建图、人体跟随、障碍物识别这些核心功能的运行效果，这款基座就是为了解决这类实际调试中的痛点做的结构优化。从结构形态上看，基座采用多段折弯的钣金式承托结构，整体没有多余的冗余设计，

　　承托面完全贴合Kinect设备底部的安装轮廓，不会出现局部悬空导致的受力不均问题。基座上预留的定位圆孔，是对应Kinect底部的标准安装螺孔位置做的对位设计，安装时只需要将设备底部的固定柱对准孔位，再用配套的紧固件锁紧即可，不需要额外做打孔或者打磨调整，能大幅减少现场安装的调试时间。四周伸出的立式挡边结构，高度刚好卡在Kinect设备的侧边下沿位置，不仅能限制设备在水平方向的窜动，就算机器人在行进过程中遇到小幅度的碰撞或者急停，设备也不会从基座上滑落，相比纯平面的安装板，这种带侧向限位的结构抗冲击性能要提升不少。考虑到移动机器人的顶层安装空间通常比较紧张，既要放主控板、电池，还要留出线束的走线路径，这款基座的整体轮廓做了紧凑化处理，

　　安装边界完全控制在Kinect设备本身的投影范围内，不会额外占用周边的安装空间，基座底部的折边结构可以直接和机器人顶层的铝型材平台或者亚克力安装板对接，对接位置预留的安装孔位兼容常用的2020、3030铝型材的槽距，不管是用T型螺母固定还是自攻螺丝锁紧都能适配。设计的时候特意把基座的安装平面做了水平度校准，承托面的平面度控制在合理公差范围内，安装后Kinect的光轴可以保持水平状态，不需要额外加垫片调整俯仰角度，能减少传感器标定环节的工作量。另外，基座的折弯角度经过反复验证，承托面的倾斜角度刚好匹配Kinect的最佳采集视角，安装后传感器的视场范围不会被基座自身结构遮挡，不管是做地面障碍物识别还是中距离的人体动作捕捉，

　　都能保证完整的视场覆盖。从实际应用场景来看，这款基座不仅可以用在小型轮式移动教学机器人上，也可以适配各类做体感交互的服务机器人原型，在高校的机器人工程实训、机器人竞赛项目里，这类标准化的安装基座能帮参赛队伍省去大量的结构加工时间，不用自己从零开始画图设计传感器支架，直接拿来就能完成Kinect的可靠固定。结构的壁厚选择也兼顾了强度和重量要求，不会因为基座过重增加机器人顶部的负载，导致整机重心过高影响行进稳定性，同时足够的结构刚性也能避免长期使用出现结构变形，保证传感器安装位置的长期一致性。在做线束布置的时候，基座的折边缝隙刚好可以容纳Kinect的电源线和数据线，线束可以顺着折边走向整理到机器人的内部走线槽里，不会出现线束外露被行进轮卷入或者被周边障碍物勾挂的问题。很多初次做移动机器人搭建的开发者，往往会在传感器固定结构上踩坑，要么是固定不牢导致传感器移位，要么是支架设计不合理遮挡视场，这款基座的结构设计就是从实际调试的痛点出发，把安装对位、限位固定、空间兼容、走线适配这些细节都整合到一体结构里，不需要额外搭配其他配件就能完成Kinect的可靠安装，不管是做原型验证还是小批量的机器人样机搭建，都能很好的满足使用需求。
