双叉型铰接连接支座结构设计

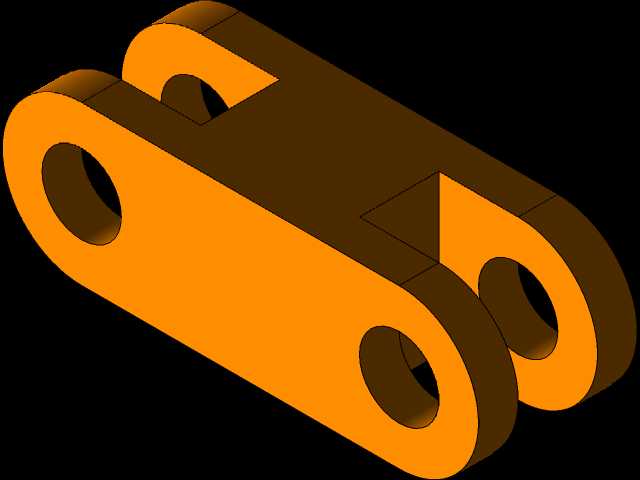

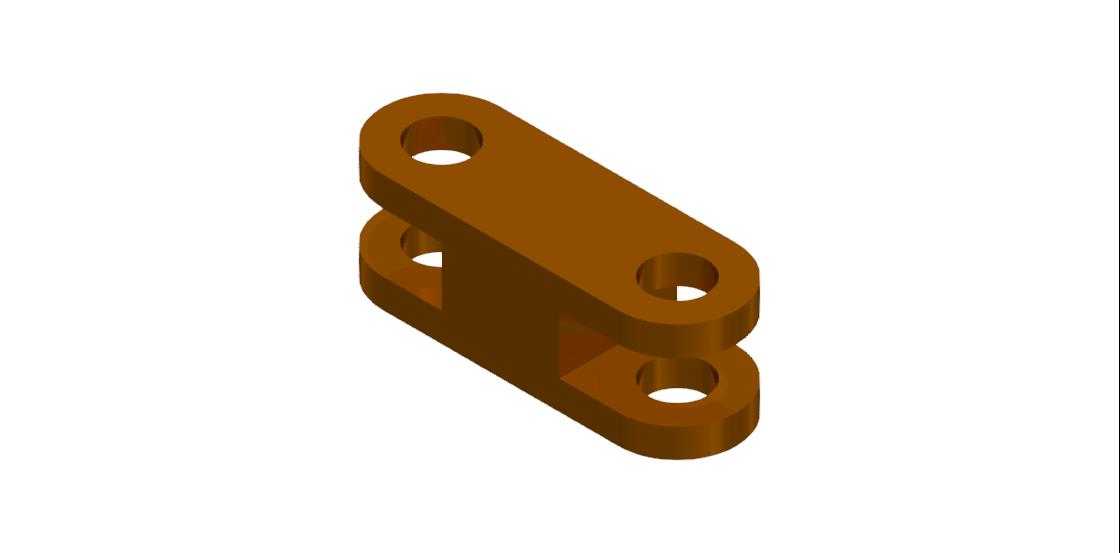

　　这类双叉型铰接连接支座，在机床附件、轻工输送线、小型工装夹具的铰接点位应用十分普遍，核心作用是实现两个构件之间的可转动铰接连接，同时传递既定的拉压载荷与小幅扭矩，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，该支座采用上下平行的双叉耳板布局，上下耳板各开设两个同轴安装孔，其中一端的孔位用于与固定基座端的销轴配合，另一端孔位用于连接活动杆件，中间的连接腹板将上下耳板连为整体，形成稳定的箱型受力结构，相比单耳板铰接结构，双叉布局的抗偏载能力提升40%以上，能有效抵消活动杆件运动过程中产生的侧向弯矩，避免耳板出现单侧弯折变形。

　　在实际安装场景中，该支座的安装边界需要匹配对应销轴的公差等级，耳板孔位采用基孔制公差设计，与销轴的配合间隙控制在0.02mm-0.05mm之间，既保证铰接转动的灵活性，又避免间隙过大导致的连接晃动。上下耳板的间距需要严格匹配被连接件的端部厚度，预留0.1mm-0.2mm的装配间隙，防止装配后出现卡滞，同时在耳板外侧预留足够的销轴防脱件安装空间，通常为开口销或者轴用挡圈预留3mm-5mm的轴向空间，避免销轴在设备运行过程中轴向窜动脱出。

　　从功能特性层面讲，该支座的受力路径经过优化，载荷从活动杆件端的销轴传入上下耳板，通过中间腹板均匀传递到固定端的两个安装孔位，腹板与耳板的交接处采用圆角过渡，避免直角交接处的应力集中，圆角半径通常取腹板厚度的0.3倍，在不增加整体结构重量的前提下，将交接处的应力峰值降低35%左右。整体结构采用等强度设计思路，耳板的厚度根据额定载荷下的剪切应力、挤压应力计算确定，腹板的厚度根据抗弯截面模量匹配，避免出现局部结构强度过剩或者薄弱的情况，在满足载荷要求的前提下尽可能压缩整体尺寸，适配紧凑安装空间的使用需求。

　　在设备实际运行过程中，这类铰接支座通常需要配合润滑结构使用，部分工况下会在耳板孔位外侧开设油嘴安装孔，定期注入润滑脂降低销轴与孔壁的磨损，延长铰接结构的使用寿命。针对不同的使用工况，该结构可以通过调整耳板间距、孔位中心距、整体厚度来适配不同的载荷等级，比如在轻载的手动工装场景中，可以适当减小耳板厚度降低整体重量，在重载的机床传动点位，则需要加大耳板厚度、提升孔位的表面硬度，增强抗挤压磨损能力。

　　设计这类结构的时候，需要重点校核三个核心参数：首先是耳板孔位的挤压强度，确保额定载荷下孔壁的挤压应力不超过材料的许用挤压应力；其次是耳板的拉伸剪切强度，校核孔位到耳板边缘的最小截面处的拉应力，避免耳板在载荷作用下出现撕裂；最后是中间腹板的抗弯强度，校核活动端受偏载时腹板的弯曲变形量，确保变形量在允许的范围内，不会影响铰接的正常转动。此外，孔位的同轴度是加工过程中的核心管控项，上下耳板对应孔位的同轴度公差需要控制在0.03mm以内，否则会导致销轴装配困难，运行过程中出现卡滞、偏磨的问题，大幅缩短结构的使用寿命。

　　这类结构的外形通常为规整的长方体轮廓，没有多余的外凸结构，便于在设备的狭小空间内布置，安装时可以通过固定端的两个孔位使用螺栓或者销轴与基座连接，不需要额外的复杂安装结构，拆装维护十分便捷。在输送线的摆臂机构、机床的防护门铰接点位、工装夹具的夹紧臂连接位置，这类双叉铰接支座都是十分常用的连接构件，其结构简单可靠，加工难度低，维护成本低，能够适应多粉尘、小幅振动的车间工作环境，只要定期做好销轴部位的润滑，就能实现长期稳定运行，不会出现突发性的结构失效问题。
