双凸耳矩形安装固定支座结构设计

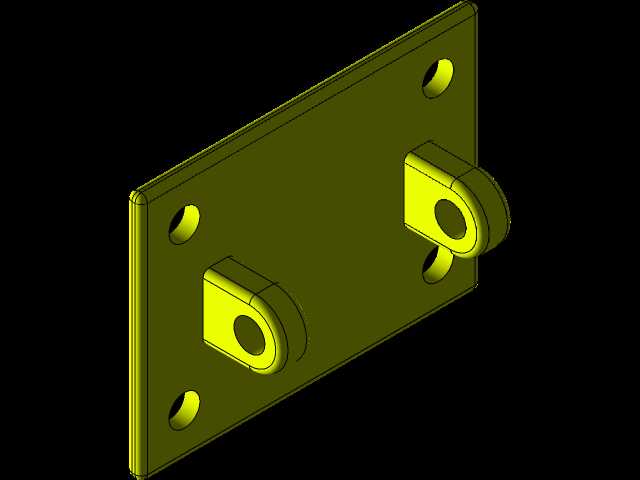

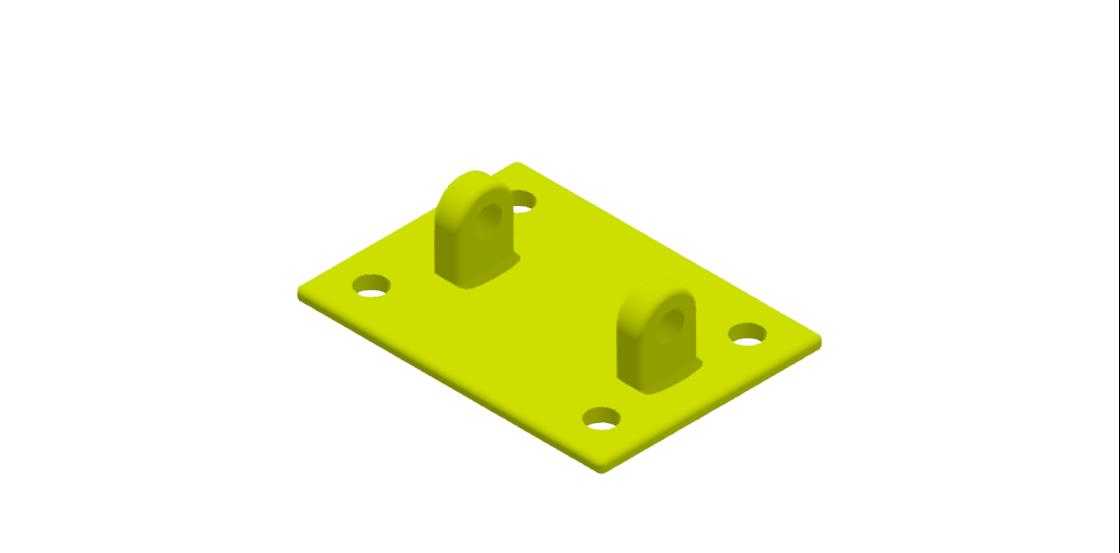

　　日常做设备结构排布时，这类带双凸耳的安装支座是很常见的连接承载件，多数用在需要铰接配合、或者需要给杆件提供转动支撑的工位上，比如小型输送线的侧挡导向架安装、工装夹具的摆臂铰接基座、轻型设备的门板合页固定位，甚至部分户外小型设施的杆件连接位都能见到同结构的零件。从结构本身来看，主体采用矩形平板做基底，四个角位预留了沉头安装孔，安装时可以直接用内六角螺栓穿过孔位把整个支座锁固在设备机架、型材框架或者安装基面之上，沉孔设计能让螺栓头完全没入板件平面，不会出现凸起干涉后续装配部件的问题，这点在做紧凑空间装配时非常实用，不用额外预留螺栓头的避让空间。平板上垂直伸出的两个对称凸耳是核心功能结构，两个凸耳的同轴度是设计时需要重点管控的公差项，

　　凸耳上预留的通孔用来穿装铰接销轴，和带对应孔位的摆臂、连杆、挂接件配合，就能实现被连接件绕销轴轴线的转动动作，两个凸耳的间距要和配合件的连接端宽度匹配，间隙控制在0.1到0.2毫米之间，既不会因为间隙过大导致铰接晃动，也不会因为间隙过小出现装配卡滞、转动摩擦阻力过大的问题。设计这类支座的时候，首先要核算承载需求，如果是用在轻型工位，比如承托重量在5公斤以内的摆臂、导向件，采用普通Q235钢板冲压折弯或者ABS、尼龙材质3D打印都能满足强度要求；如果是用在有冲击载荷的工位，比如工装夹具的压紧臂基座，就要选用45号钢做整体铣削加工，凸耳和基板的衔接位置要做圆角过渡，避免应力集中导致长期受载后出现根部断裂的问题。安装边界方面，

　　矩形基板的长宽尺寸要根据安装基面的可用空间调整，四个安装孔的孔距要适配常用的铝型材槽距或者标准安装板的孔位规格，比如适配4040铝型材安装的话，孔距通常设置为32毫米的整数倍，不用额外做转接板就能直接固定；凸耳的高度要根据铰接件的转动半径确定，要保证铰接件转动时不会和基板平面发生剐蹭，凸耳上的销轴孔直径要和选用的标准销轴直径匹配，优先选用国标常用的销轴规格，减少后续备件采购的难度。实际应用中这类支座经常被忽略的细节是凸耳孔的耐磨处理，如果铰接位转动频率高，比如每天转动上千次的工装摆臂，最好在凸耳孔内压入铜套或者自润滑轴套，避免长期转动磨损导致孔位变大、同轴度失效，直接更换轴套就能恢复装配精度，不用整体更换支座，

　　能大幅降低后期维护成本。另外基板的厚度选择也很关键，太薄的基板在螺栓锁固时容易出现变形，导致两个凸耳的平行度超差，销轴穿装后会出现别劲的问题，通常轻型应用基板厚度选3到5毫米，中型承载选6到10毫米，重型承载就要根据受力仿真结果加厚，甚至在基板背面加加强筋提升整体刚性。做三维建模的时候，要先确定安装孔的定位尺寸，再以基板中心为基准对称布置两个凸耳，保证两个凸耳的孔位同轴，建模时要把沉孔深度、凸耳根部圆角、孔口倒角这些工艺细节都做出来，避免后续出加工图时遗漏工艺要求，导致加工出来的零件出现装配问题。这类零件虽然结构简单，但是在整个设备的连接环节起到的作用很关键，一旦支座出现变形或者断裂，对应的铰接部件就会直接失效，甚至引发设备卡滞、工件掉落的问题，所以设计时不能因为零件小就忽略强度校核和公差管控。
