八十立方储水罐体配筋构造三维设计

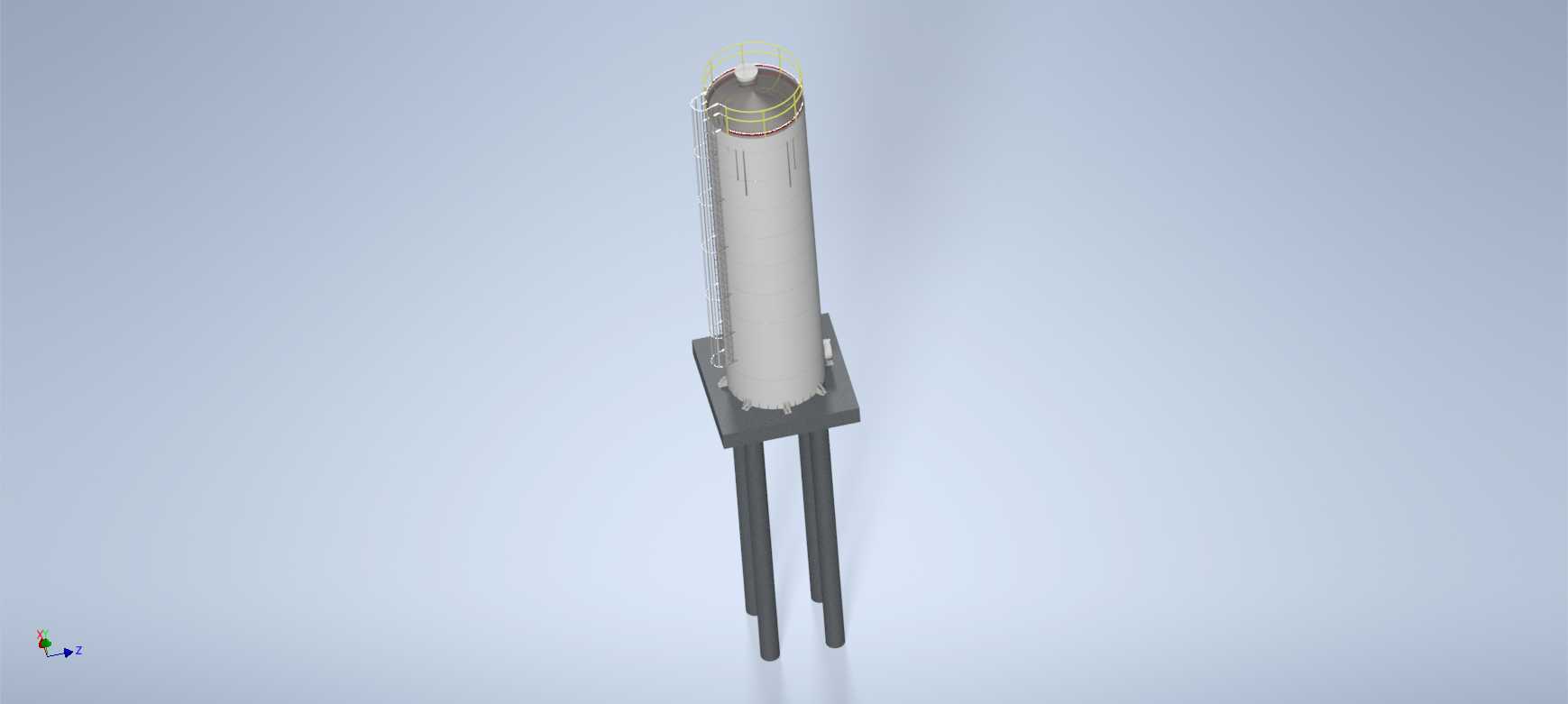

　　在民用供水、工业生产循环水储配、小型区域集中供水场景中，立式储水罐是应用频次极高的储液设施，本次呈现的80立方储水罐配筋构造模型，完整还原了钢筋混凝土储水罐的核心受力结构细节，可直接作为同容积储水设施结构设计、配筋校核的三维参照。从实际工程落地角度看，这类储水罐多设置于厂区供水站、村镇集中供水点、小型工业项目的循环水系统中，承担日常储水、稳压、应急备水的功能，罐体长期承受内部水体静压力、外部土体侧压力、顶部覆土或检修荷载，配筋设计的合理性直接决定罐体的抗渗性能、结构寿命与抗倾覆能力。

　　模型中清晰呈现了罐体壁板的双层双向配筋排布逻辑，壁板竖向主筋沿罐体高度方向通长布置，在罐体与底板衔接的根部区域，主筋做了向内弯折的锚固处理，锚固长度满足受拉钢筋的构造要求，避免壁板在水压力作用下出现根部受弯开裂；水平环向钢筋沿壁板环向闭合布置，在壁板与附属构件衔接的位置做了加密处理，抵消环向拉应力，这也是圆形储液构筑物抵抗内部液压的核心受力构件，环筋的间距、排布层级直接关系到壁板的环向抗裂性能。模型中还原的壁板预留洞口周边，设置了附加斜向钢筋与洞口加强筋，避免洞口位置出现应力集中导致的渗漏或结构破损，这也是现场施工中极易遗漏的构造细节，三维模型可直观呈现加强筋的排布位置、弯折角度与锚固长度，减少施工错漏。

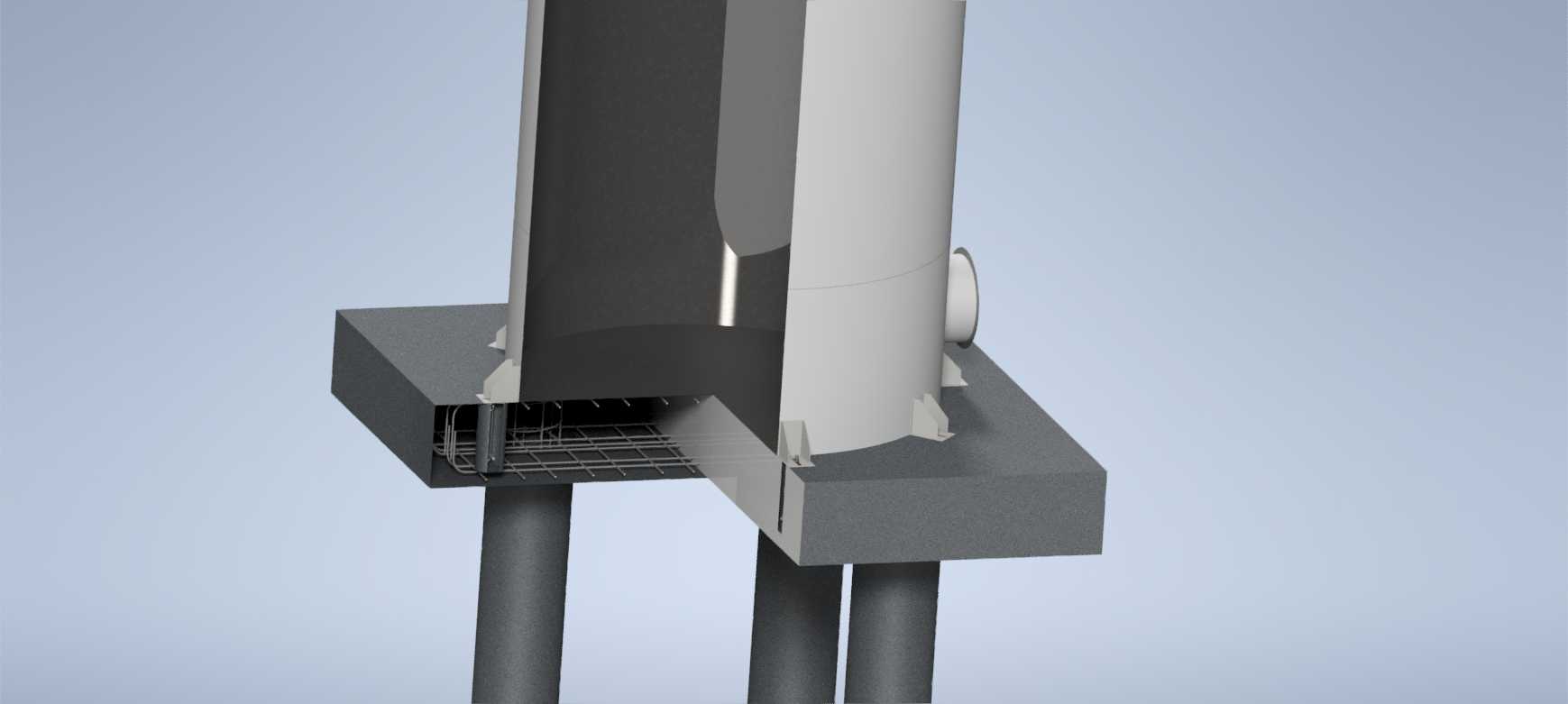

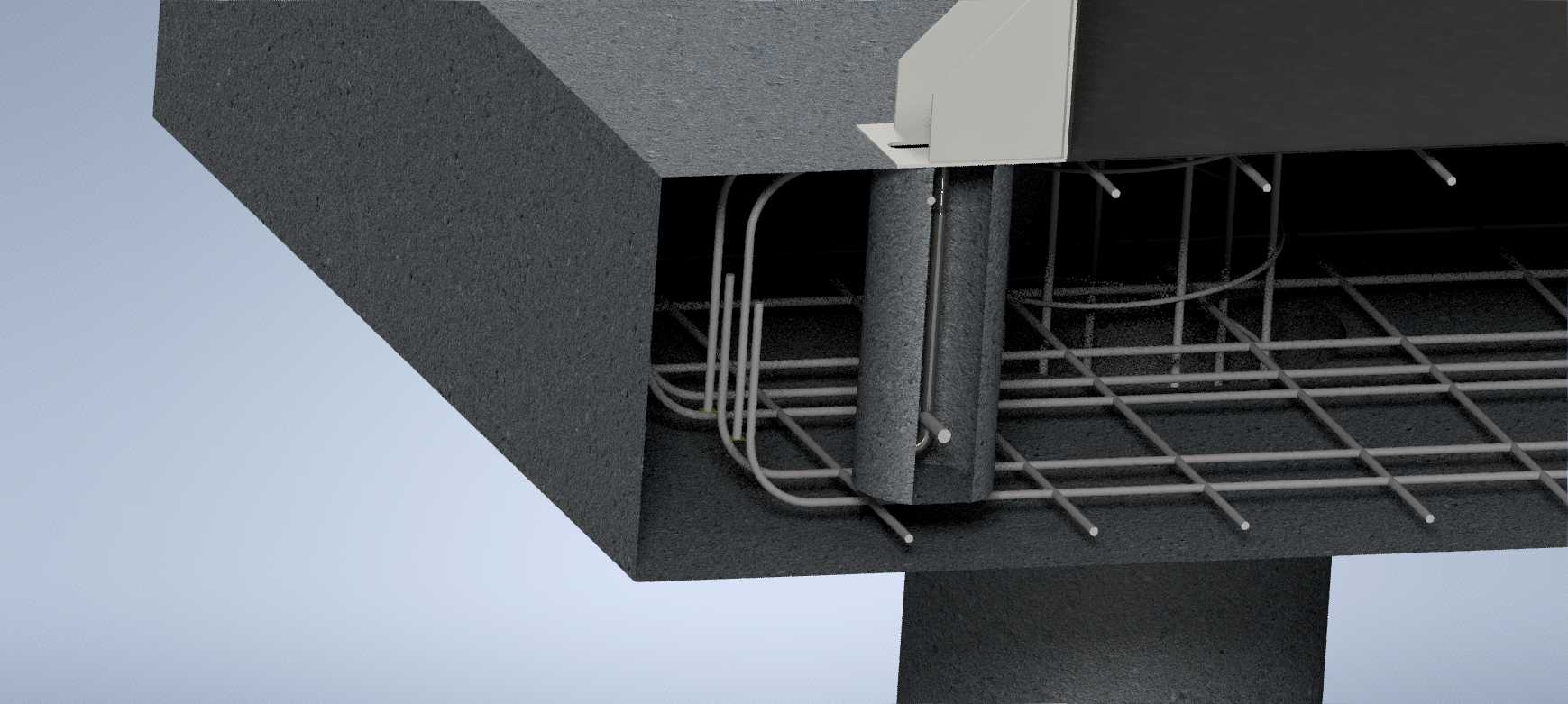

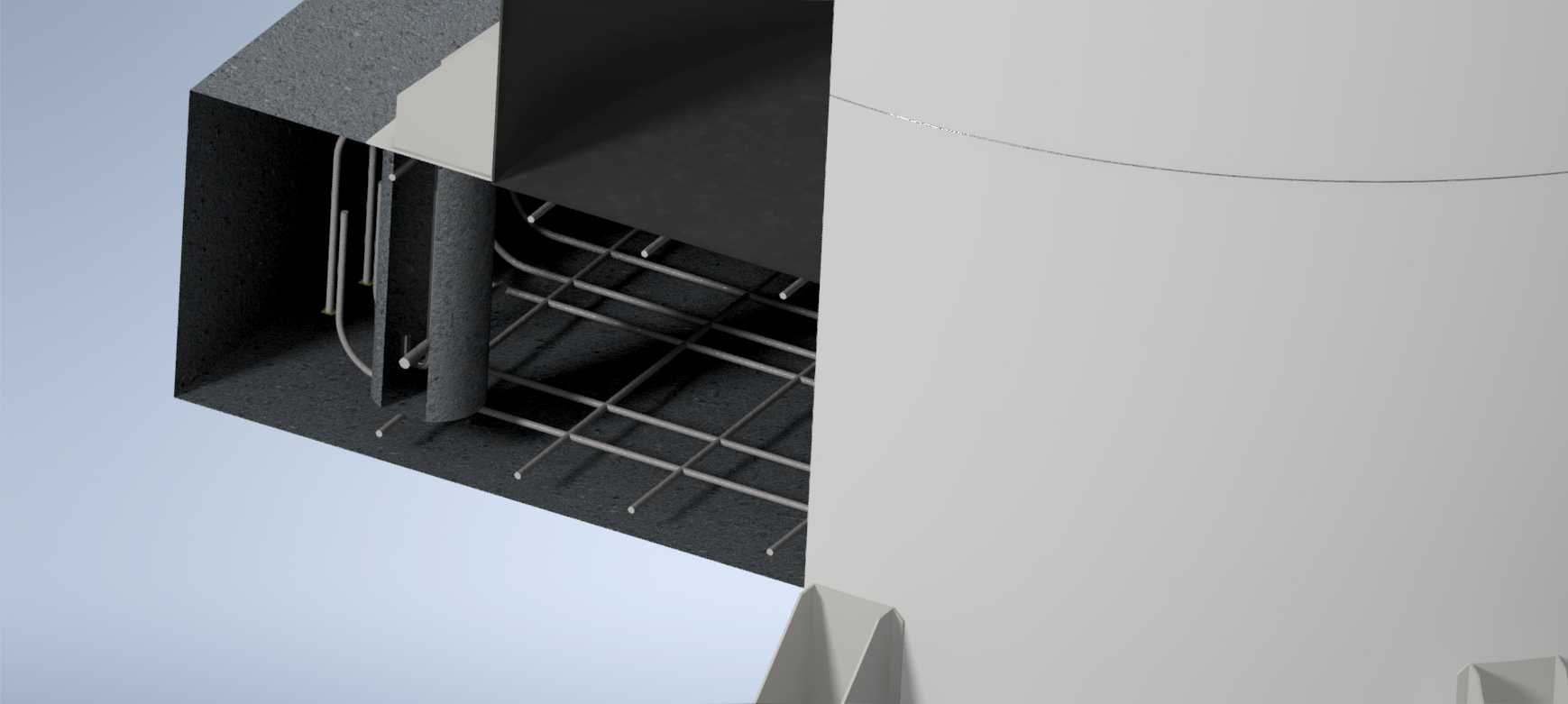

　　罐体底板部分的配筋采用双向正交排布，上层钢筋与下层钢筋之间设置了马凳筋支撑，保证上下层钢筋的间距符合设计要求，底板边缘与壁板衔接的位置做了加腋构造，加腋区域的斜向钢筋同步建模呈现，可清晰看到加腋筋与壁板主筋、底板主筋的绑扎衔接关系，这一构造主要是为了分散壁板传递至底板的集中荷载，避免节点位置出现受剪破坏。模型中呈现的罐体顶部附属构件与壁板的衔接节点，同样做了钢筋锚固处理，附属构件的预埋钢筋直接锚入壁板混凝土内部，保证构件安装后的结构整体性，避免后期出现构件脱落、接缝渗漏的问题。

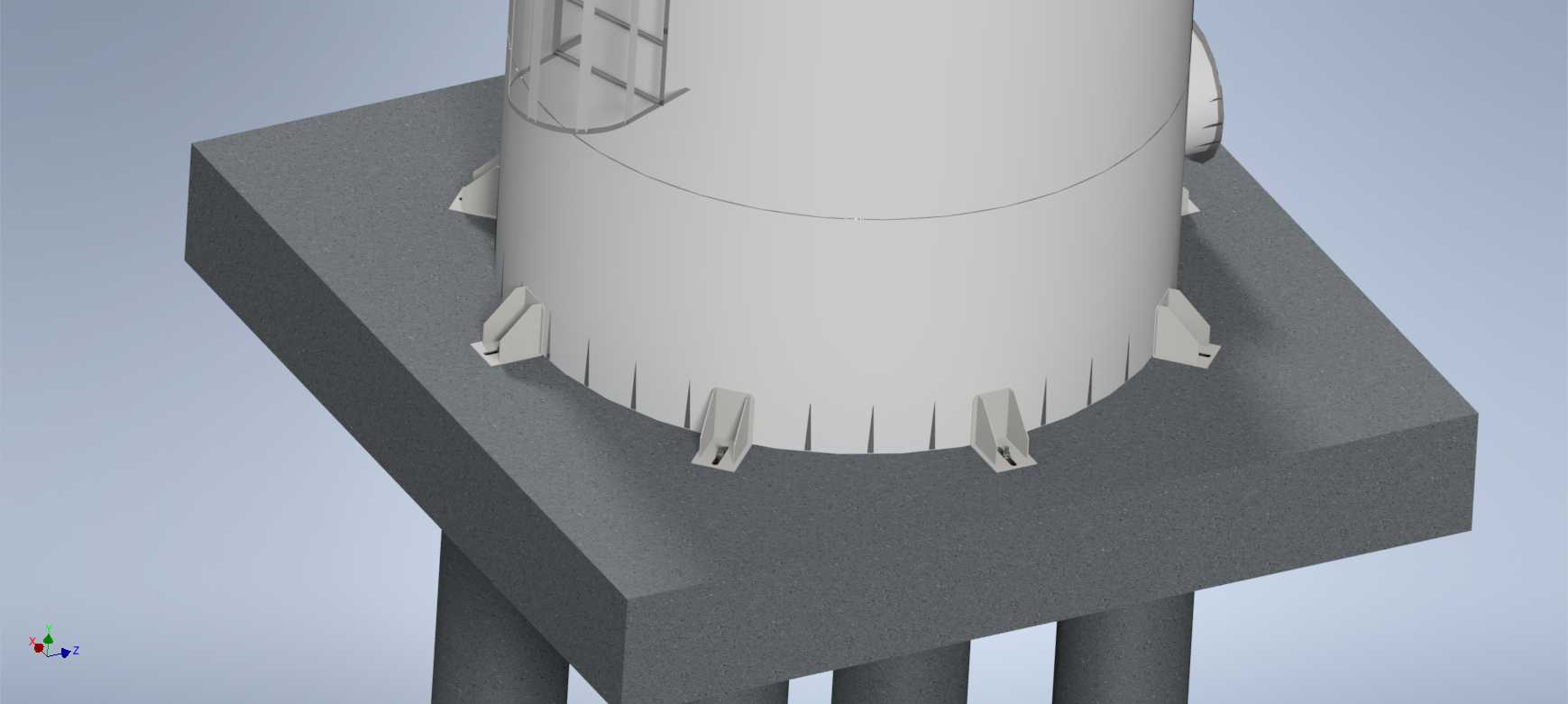

　　从安装边界与尺寸适配角度看，这类80立方立式储水罐的基础需做素混凝土垫层，垫层宽度超出底板边缘不小于200mm，罐体安装区域的地基承载力需满足设计要求，避免后期出现不均匀沉降导致罐体开裂；壁板施工时需采用止水对拉螺栓固定模板，螺栓中间设置止水片，这部分构造虽未在模型中单独呈现，但结合配筋模型可快速推导模板支设、螺栓排布的合理间距，与环筋、竖向筋的位置错开，避免破坏钢筋排布。在实际建模过程中，所有钢筋的弯折半径、锚固长度、排布间距均参照现行给排水构筑物结构设计规范设置，钢筋的排布避让了壁板上的预留洞口、预埋管线位置，可直接导出配筋图用于施工下料参考，也可导入有限元分析软件，模拟不同水位下罐体的受力变形情况，校核配筋率是否满足受力要求。

　　不同于普通的工艺设备模型，这类配筋构造模型的核心价值在于还原隐蔽工程的结构逻辑，让结构设计人员、现场施工人员无需翻阅二维图纸就能直观理解钢筋的上下层关系、穿插避让逻辑、节点锚固做法，减少二维图纸识图过程中的错漏，尤其对于刚接触储液构筑物设计的年轻工程师，这类三维模型可快速建立圆形储水罐的配筋构造空间概念，理解不同位置钢筋的受力作用，避免出现配筋方向错误、锚固长度不足、节点加强筋遗漏等常见设计问题。在实际项目应用中，这类储水罐还需配合内壁防腐、外壁防水、液位控制附件等配套设施，模型预留的洞口位置可直接对接进出水管、溢流管、排污管的安装定位，保证管道安装时不会切断主受力钢筋，兼顾结构安全与工艺安装需求。
