奥尔德姆联轴器结构设计方案展示

　　在各类机床主轴传动、轻工输送设备、精密检测仪器的轴系布局中，经常会遇到两传动轴存在径向安装偏差、运行中产生微幅径向错位的工况，这类场景下刚性联轴器无法适配偏差，易引发轴系憋劲、轴承额外负载、传动异响甚至部件断裂的问题，奥尔德姆联轴器也就是常说的十字滑块联轴器，正是针对这类平行轴偏差补偿需求设计的传动连接部件。

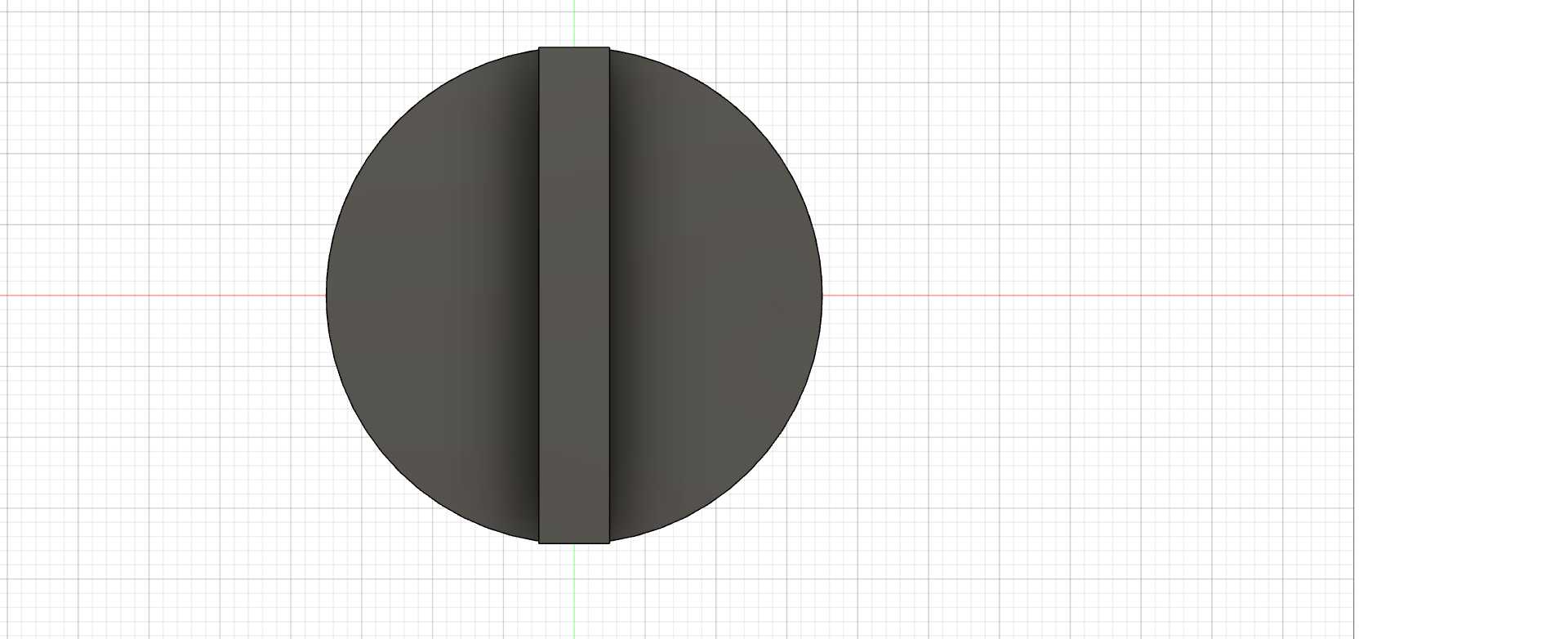

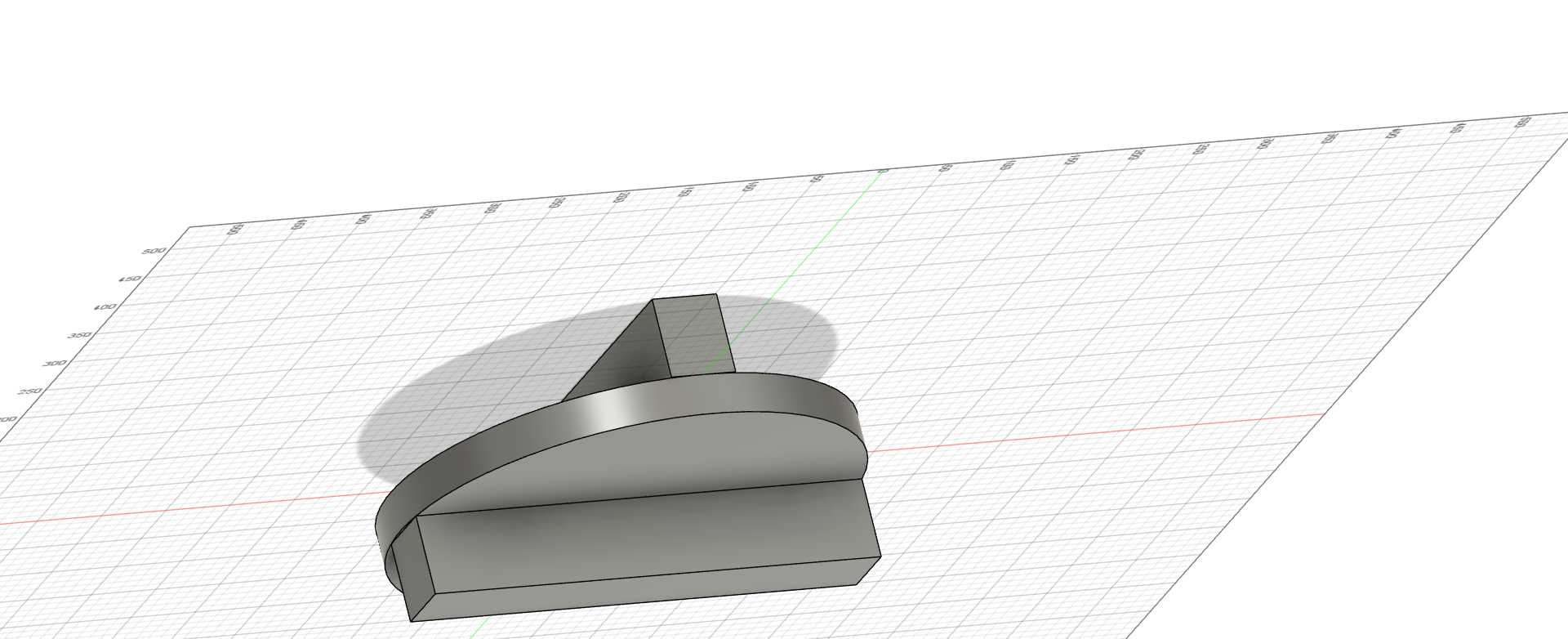

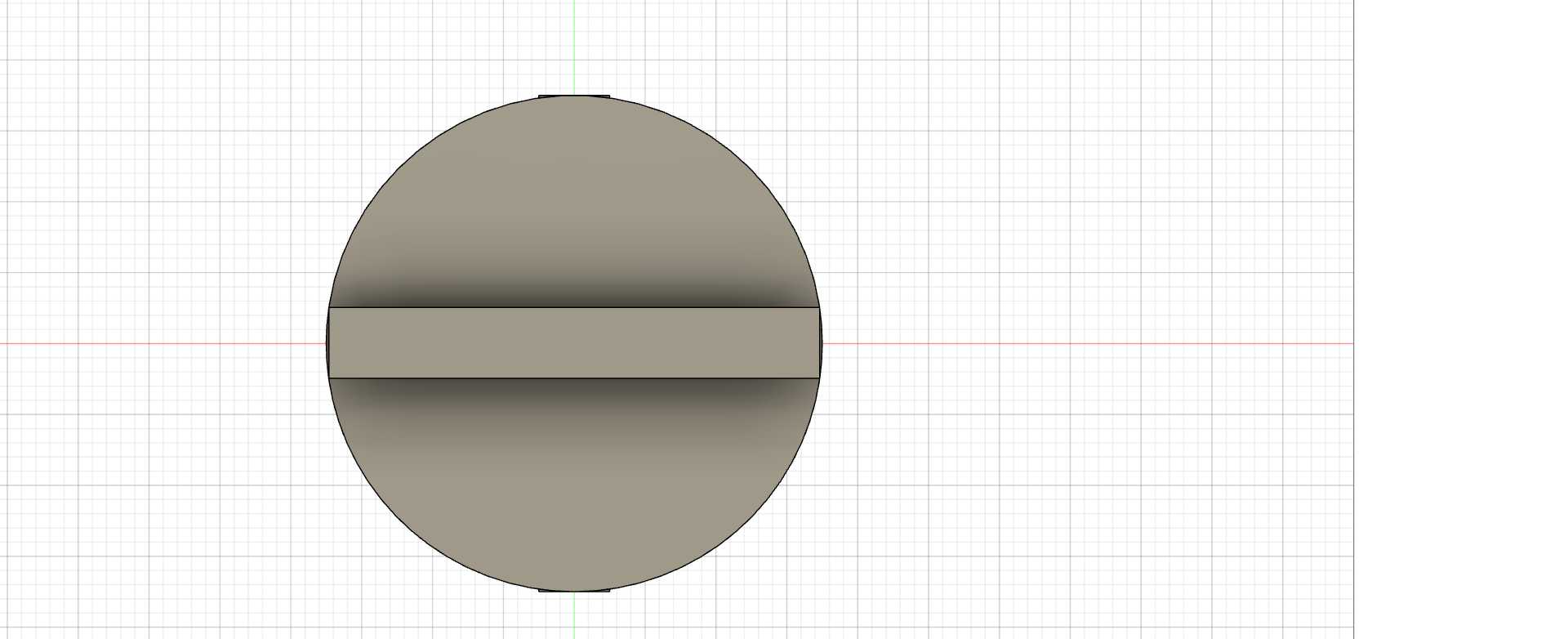

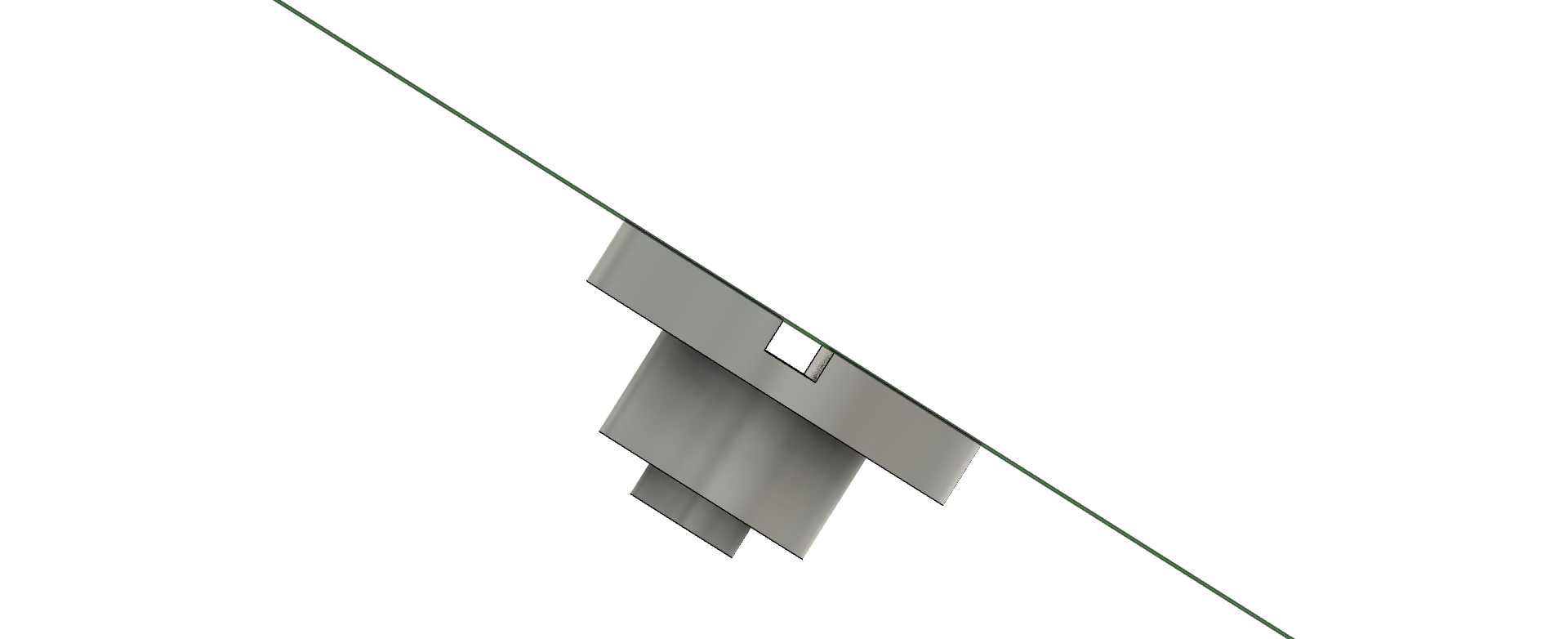

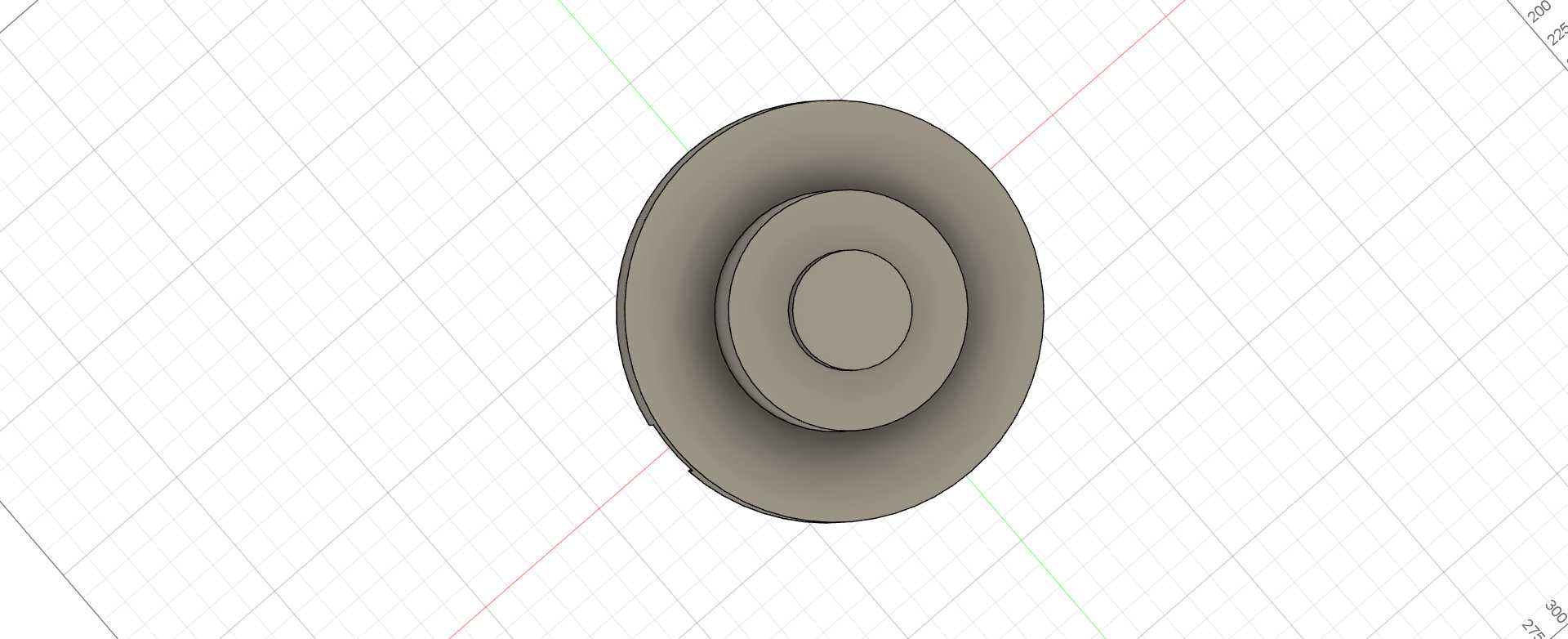

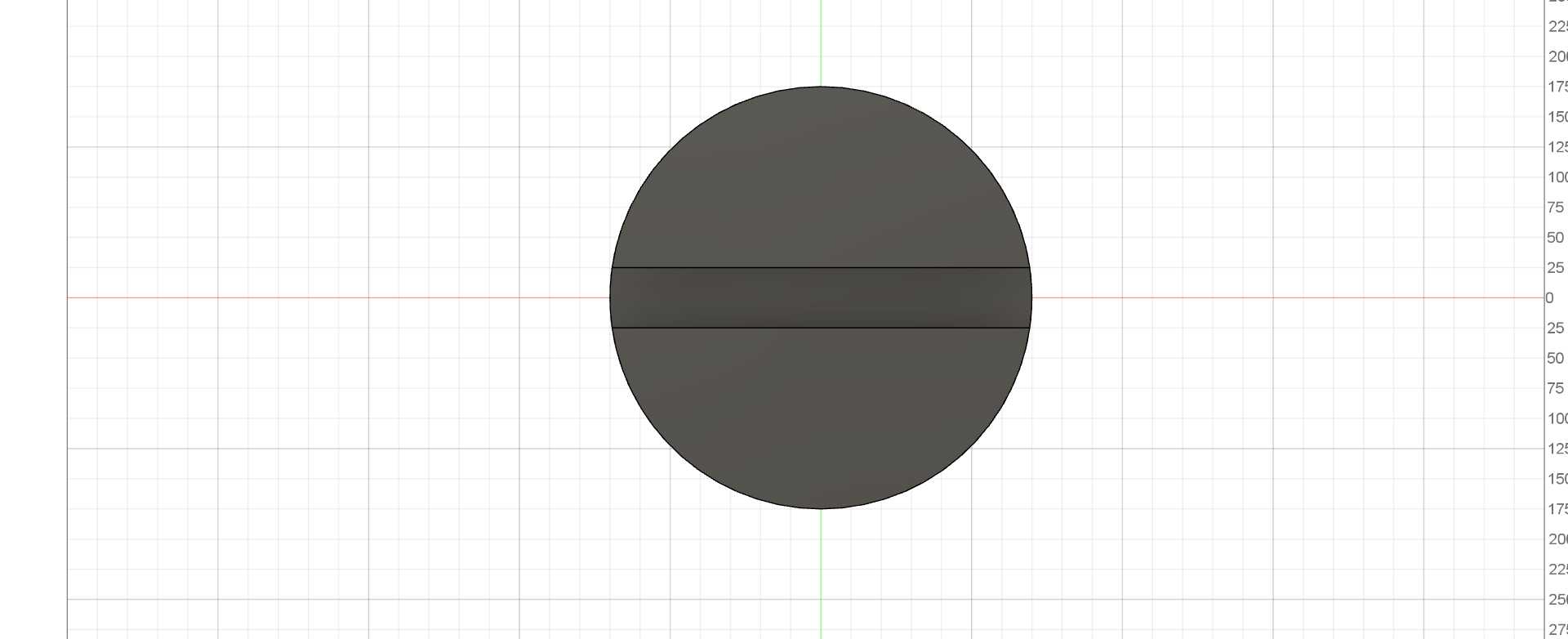

　　从结构功能来看，这款联轴器采用经典的三组件布局，两侧为带凸榫的轴套，分别与主动轴、从动轴通过键连接实现周向固定，中间的浮动圆盘两侧开有互相垂直的凹槽，分别与两侧轴套的凸榫形成滑动配合，当两轴存在径向偏移时，中间圆盘可在凸榫导向下做小幅滑动，自动补偿两轴的平行度偏差，同时不会像弹性联轴器那样存在橡胶元件老化、弹性衰减的问题，适合在常温、无强腐蚀的常规工业环境下长期稳定运行，传动过程中可传递额定范围内的扭矩，且因为是金属滑动配合结构，抗过载能力要优于多数非金属弹性元件联轴器。

　　设计过程中首先要明确安装边界的约束条件，两侧轴套的内孔直径需要匹配所连接轴的轴径范围，轴套的外圆尺寸要预留足够的键槽加工空间，避免键槽处壁厚不足导致强度失效；中间浮动圆盘的厚度需要结合凸榫的配合高度确定，既要保证滑动配合的接触面积足够，降低接触面的比压减少磨损，也要控制整体轴向尺寸，避免占用过多轴系安装空间。凸榫与凹槽的配合间隙需要控制在合理区间，间隙过小会导致滑动阻力大，偏差补偿时卡滞，间隙过大则会引发传动回程误差，影响精密传动场景下的传动精度，针对普通机床传动场景，配合间隙可控制在0.05-0.1mm区间，若用于精密检测设备的传动链，则需要进一步缩小间隙，同时提升配合面的表面粗糙度，降低滑动摩擦阻力。

　　外形尺寸设计上，联轴器的最大外圆直径需要根据传递扭矩的大小核算，扭矩越大则外圆尺寸、凸榫的宽度尺寸都需要对应加大，保证配合面的挤压应力在材料许用范围内，常规采用45号钢作为基体材料的情况下，配合面的比压需要控制在20MPa以内，避免长期运行出现过快磨损。安装时需要注意，两侧轴套的端面与中间圆盘的端面要保留微小的轴向间隙，避免轴系出现轴向窜动时，部件之间产生端面摩擦，额外消耗传动功率。

　　这类联轴器的适用场景有明确的边界，因为中间圆盘滑动时会产生一定的摩擦阻力，所以不适合高速重载的长周期连续运行场景，在转速不超过250r/min、轴系径向偏差在0.5-2mm区间的传动场景下，其结构简单、成本低廉、维护方便、偏差补偿能力强的优势可以得到充分发挥，比如CA6140这类普通车床的进给传动链、小型输送线的辊筒传动、包装设备的间歇传动机构中，都可以看到这类联轴器的应用。设计时还要考虑润滑结构，在中间圆盘与两侧轴套的配合面预留润滑脂填充空间，定期补充润滑脂可以大幅降低配合面的磨损量，延长联轴器的整体使用寿命，避免长期干摩擦导致凸榫磨损失效，引发传动中断的故障。
